Tilta 8V DC Male to 7-pin Nucleus-M Motor Power Cable

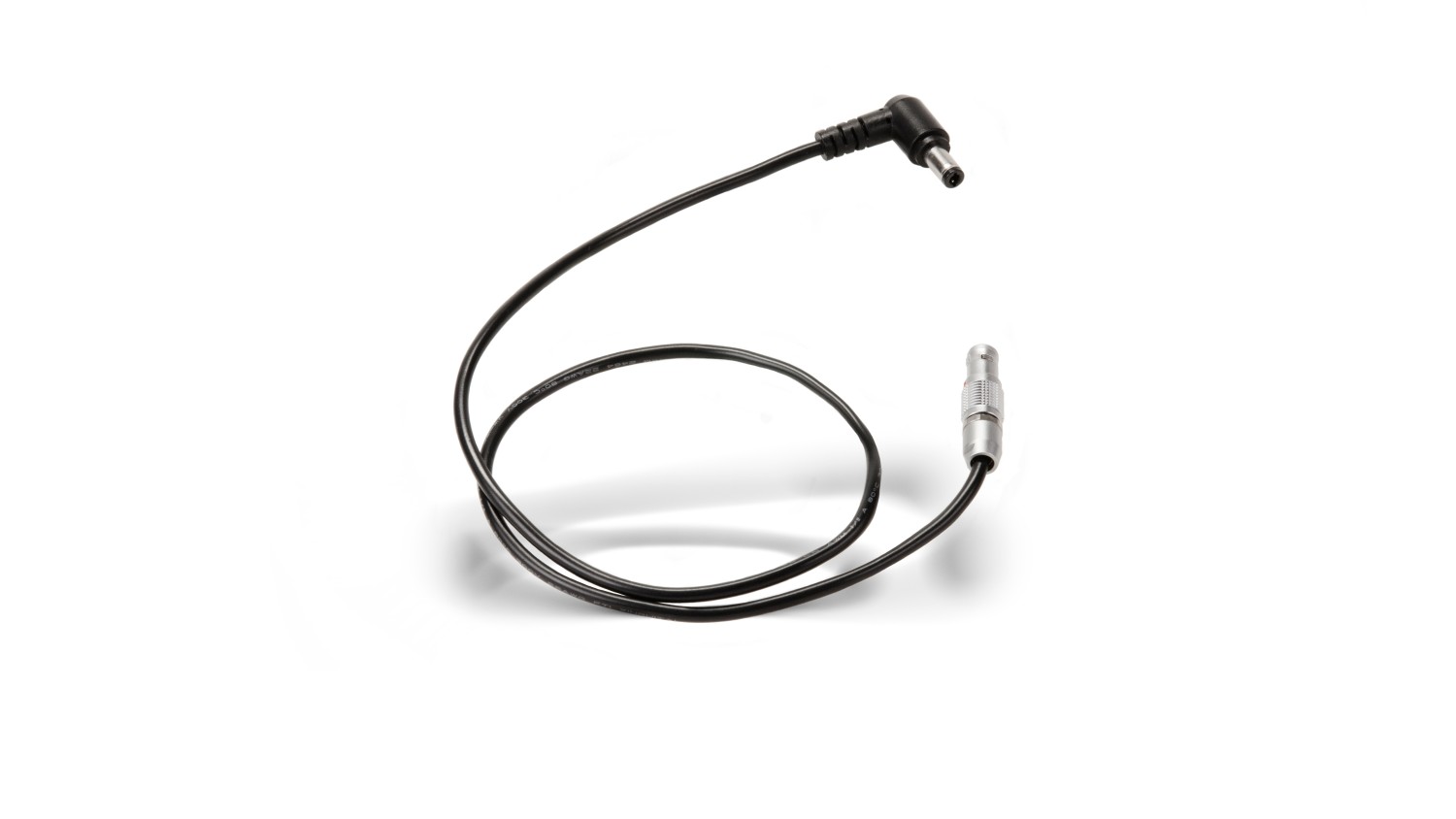

Tilta TCB-7LE-DCM21 je kabel za napajanje DC 5,5/2,1 mm (8 V) → 7-pinski Lemo za motore Nucleus-M. Spaja se na izlaz 8 V DC 5,5/2,1 mm na rigu i na 7-pinski napajaći priključak motora; daljnji motori zatim se napajaju lančano kabelima Nucleus-M 7-pinski → 7-pinski. DC utikač je kutni, boja crna.

Tilta TCB-7LE-DCM21 alternativa je napajanju motora Nucleus-M iz P-Tapa: gdje rig nudi izlaz 8 V DC s koaksijalnom utičnicom 5,5/2,1 mm, dovoljan je ovaj kabel i motori rade bez vlastitog izvora. Jedan kabel u prvi motor, ostali se povezuju 7-pinskim kabelima.

DC 5,5/2,1 mm (8 V) → 7-pinski motor Nucleus-M

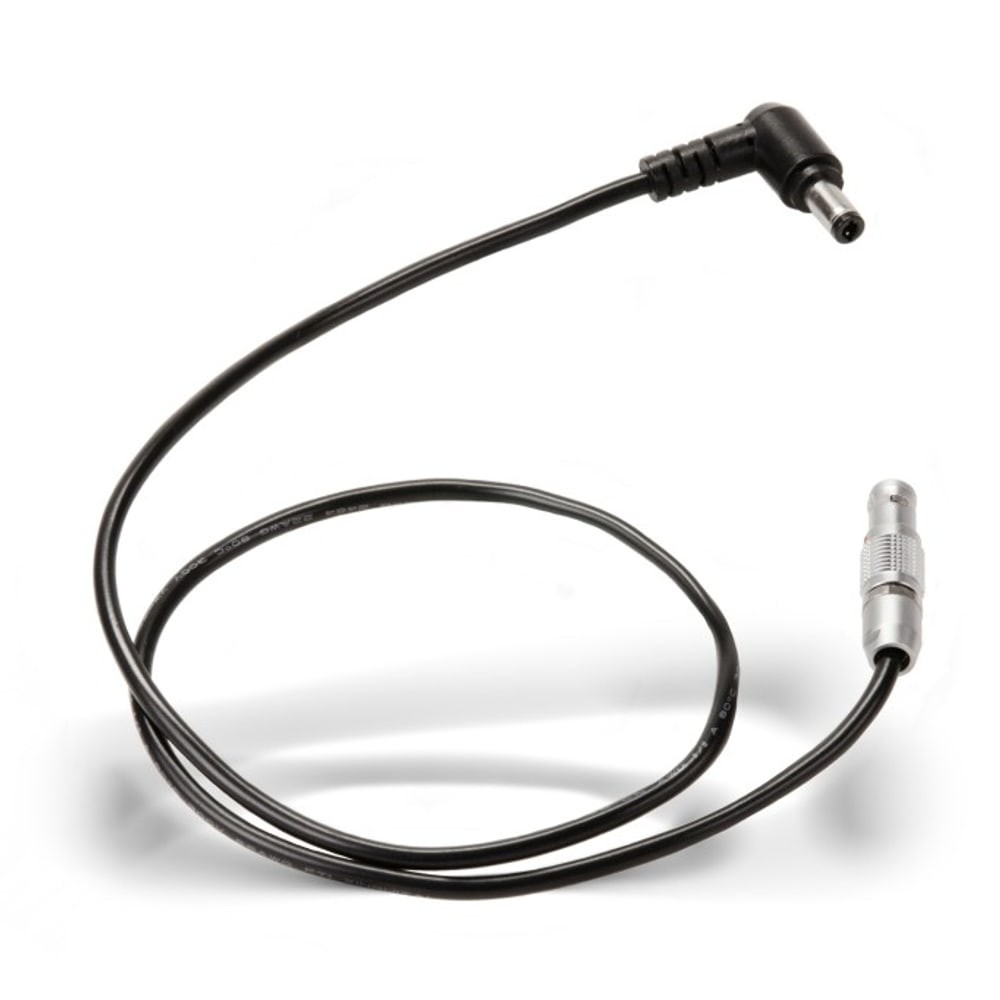

Kutni utikač DC 5,5/2,1 mm umeće se u izlaz 8 V DC izvora na rigu — u baterijsku ploču ili napajaći modul s takvim izlazom. Drugi kraj je utikač 7-pinski Lemo za napajaći priključak motora Nucleus-M; u njemu se zaključa i ne izvlači se povlačenjem kabela. Kabel ne mijenja napon; 8 V s tog izlaza leži unutar raspona 7,2–24 V s kojim motori Nucleus-M rade. Kad na rigu postoji samo P-Tap, umjesto njega koristi se kabel Nucleus-M P-Tap → 7-pinski.

Lančano povezivanje motora

Napaja se samo prvi motor: s njegova drugog 7-pinskog priključka kabel Nucleus-M 7-pinski → 7-pinski vodi do sljedećeg motora, a taj jednako dalje. Tri motora tako vise na jednom izvoru, a na rigu je jedan jedini dovod iz baterije.

Kutni DC utikač drži kabel uz izvor i ne strši, ravni 7-pinski priključak sjedi u motoru bez savijanja kabela odmah iza priključka.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
