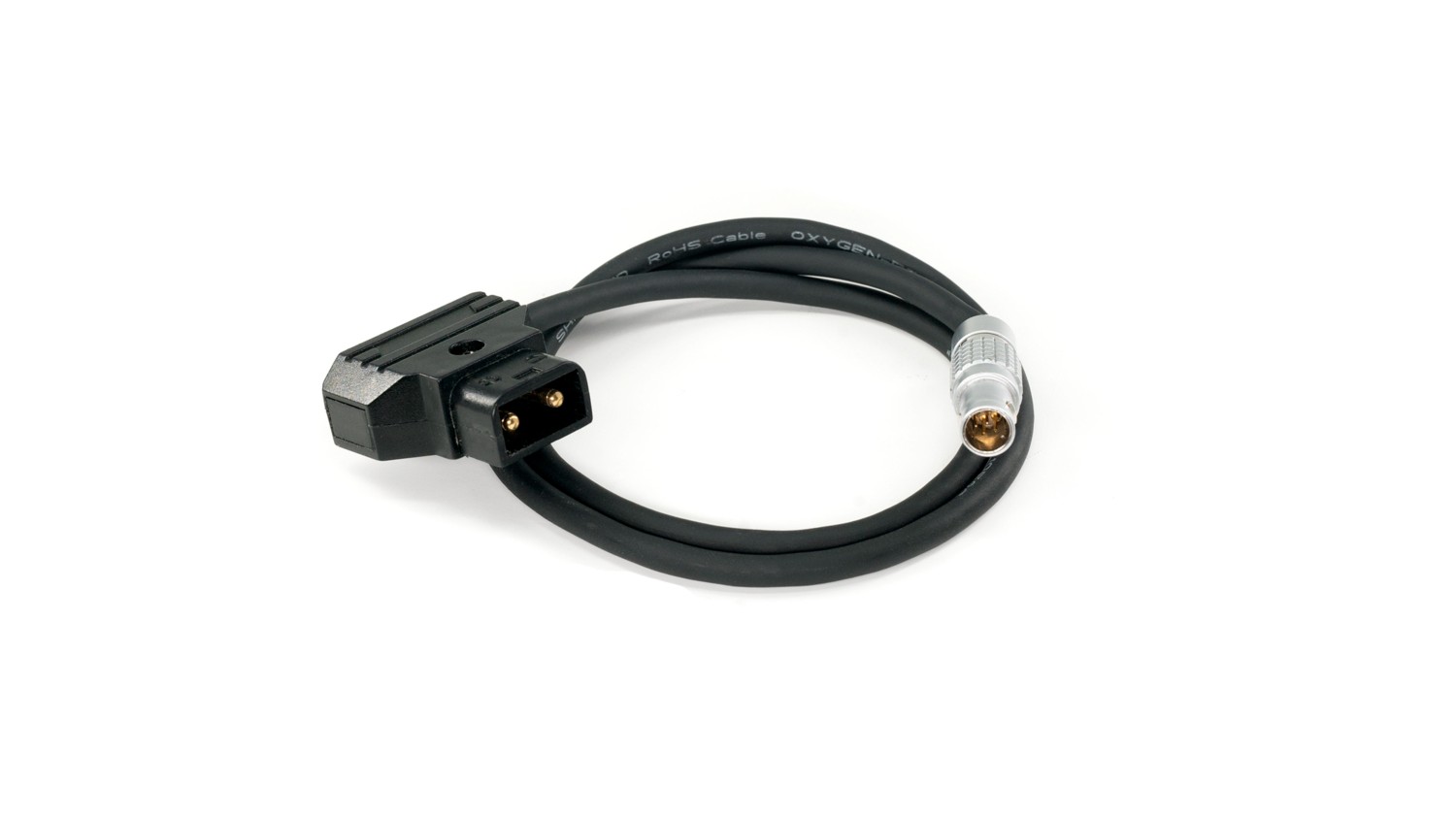

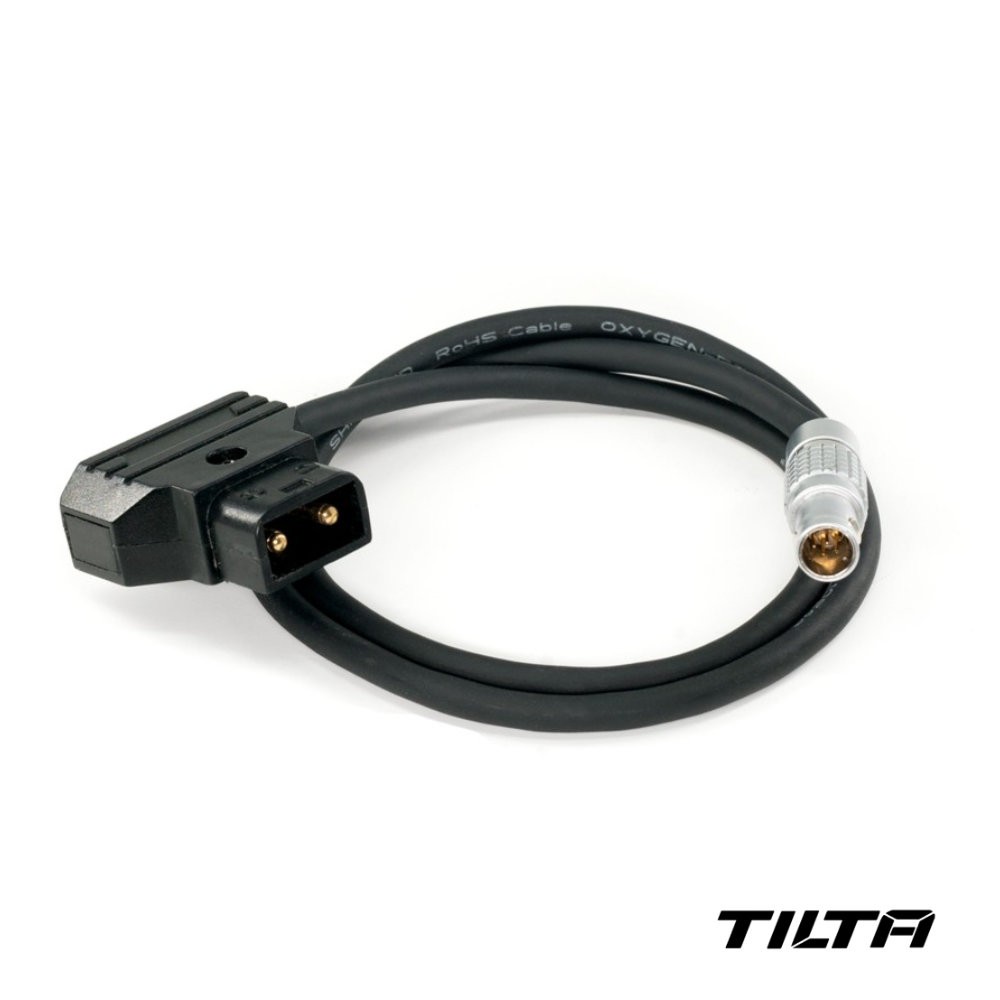

Tilta Nucleus-M P-TAP to 7-Pin Motor Power Cable

Napojni kabel Tilta P-Tap – 7pin napaja motore bežičnog upravljanja objektivom Nucleus-M iz P-Tap (D-Tap) izlaza baterije ili baterijske ploče. Spaja se u jedan motor, a od njega se struja spojnim kabelima 7pin–7pin razvodi dalje na ostale motore u lancu. Duljina od 76,8 cm dovoljna je od V-Mount ploče straga na kameri do motora na šipkama ispod objektiva.

Napojni kabel P-Tap – 7pin prva je karika napajanja sustava Nucleus-M: jedan kraj sjedi u P-Tap utičnici baterije ili baterijske ploče, drugi u 7pin priključku motora. Bez njega motori ne rade — svaki lanac motora treba točno jedan takav dovod.

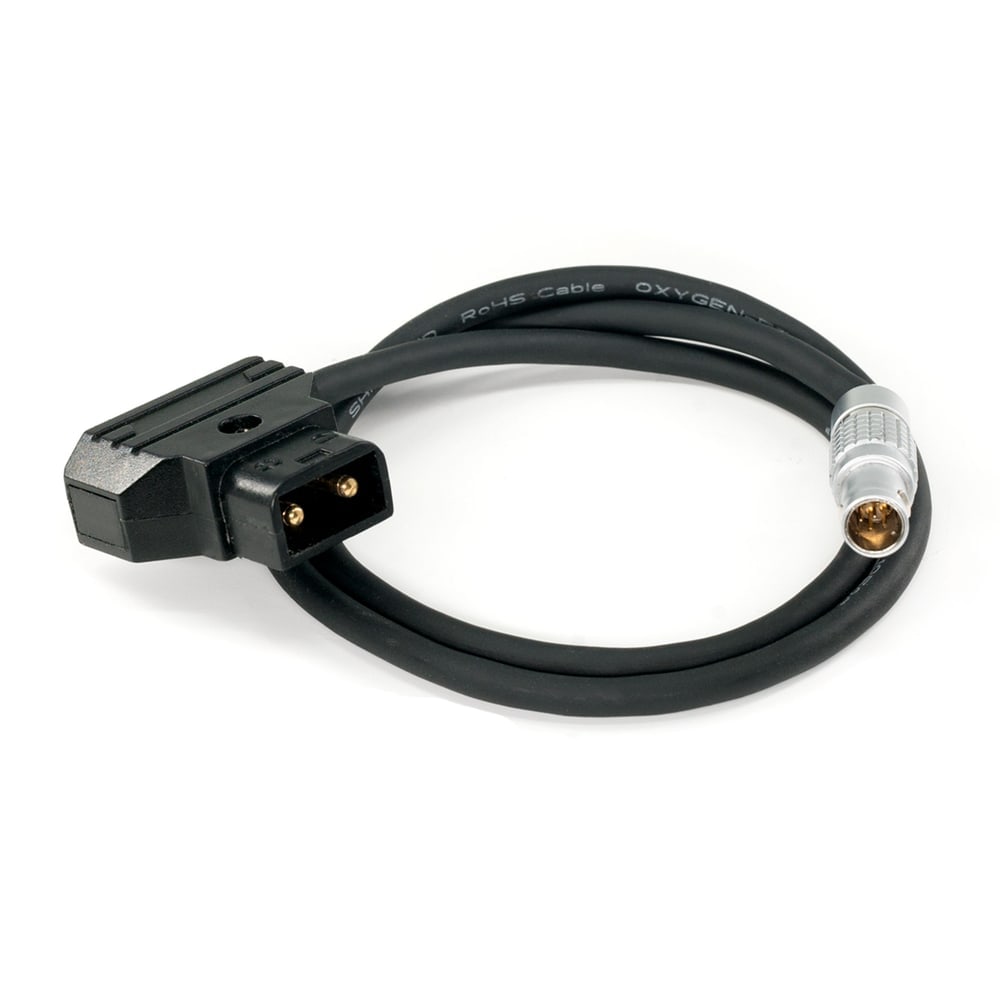

Iz P-Tap utičnice u prvi motor

Kabel se spaja u P-Tap izlaz kakav imaju V-Mount i Gold Mount baterijske ploče i većina razvoda napajanja na rigu, a muški 7pin utikač na drugom kraju zahvaća priključak motora Nucleus-M. Motor tako dobiva struju izravno iz kamerine baterije i ne treba vlastiti izvor. Daljnji se motori spajaju lančano — spojni kabel 7pin–7pin vodi iz slobodnog priključka prvog motora u sljedeći, i jednako tako do trećeg. Duljina od 76,8 cm računa s putem od baterijske ploče iza kamere naprijed do šipki.

Izvedba

Vodič ima bakrene žile u gumenom plaštu, priključci su od ABS plastike i aluminijske legure; cijeli je kabel crn i slaže se s ostalim dijelovima Nucleus-M. Kabel pripada sustavu Nucleus-M prve generacije; za Nucleus-M II namijenjen je napojni kabel WLC-T06-P7P-70.

Sustav Tilta Nucleus-M

Nucleus-M (serija WLC-T03) bežično je upravljanje objektivom: motori na šipkama 15/19 mm okreću fokus, blendu i zum, ručna jedinica FIZ ili ručke s kotačićem upravljaju njima na daljinu, a napajanje ide 7-pinskim kabelima — s P-Tap ploče ili lančano s motora na motor. Dijelovi serije WLC-T03 se kombiniraju: zupčanici motora, kabeli, adapteri ručki, most i kofer pripadaju istom sustavu, uključujući ovaj dio.
