Tilta Nucleus-M 7-pinski kabel za spajanje motora na motor

Spojni kabel Tilta 7pin–7pin (55 cm) lančano spaja dva motora bežičnog upravljanja objektivom Nucleus-M: iz slobodnog 7pin priključka prvog motora vodi napajanje i komunikaciju u drugi. Prvi motor u lancu mora napajati kabel P-Tap – 7pin ili 3pin – 7pin, daljnje je motore dovoljno spojiti ovim kabelom. Izrađuje se u dvije duljine, 18 i 55 cm; ovo je izvedba od 55 cm.

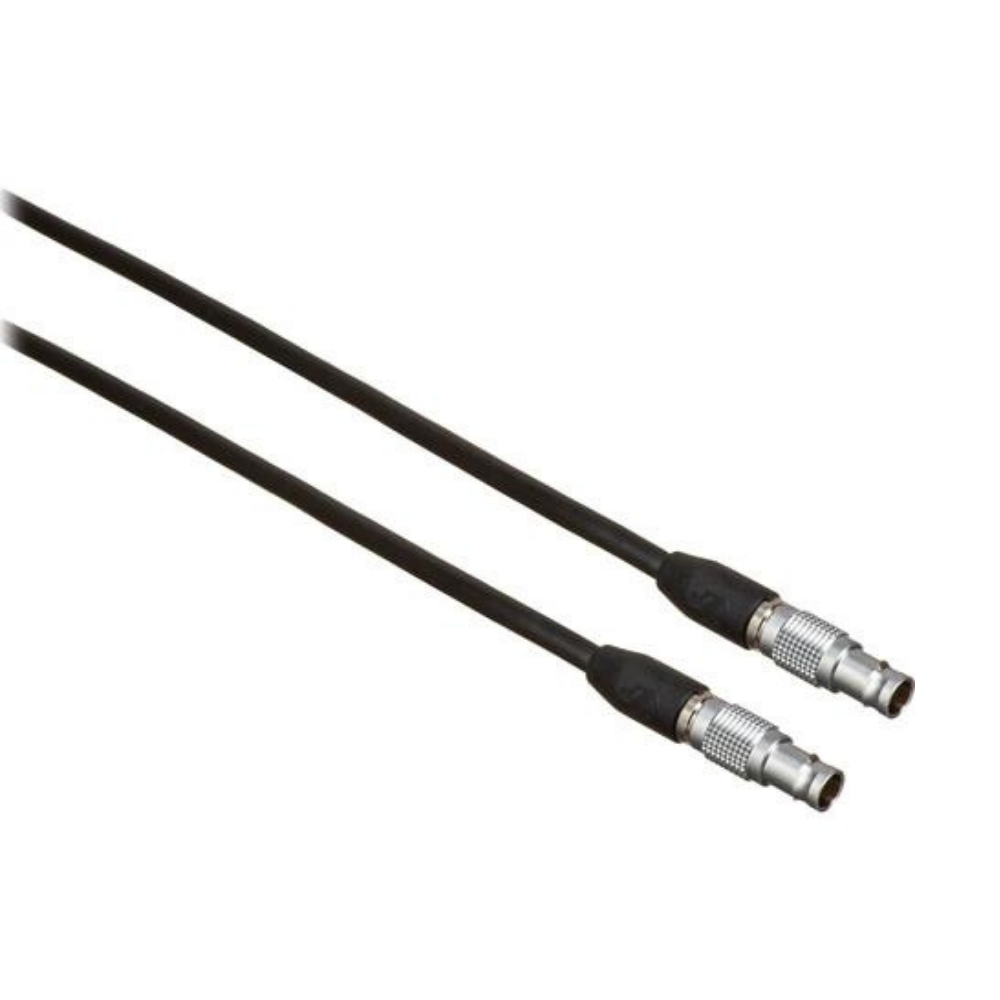

Spojni kabel 7pin–7pin karika je kojom sustav Nucleus-M raste: svaki daljnji motor fokusa, blende ili zuma spaja se na prethodni upravo ovim kabelom i ne treba vlastiti izvor. Izvedba od 55 cm ima dva ravna 7pin priključka (muška) i crni gumeni plašt.

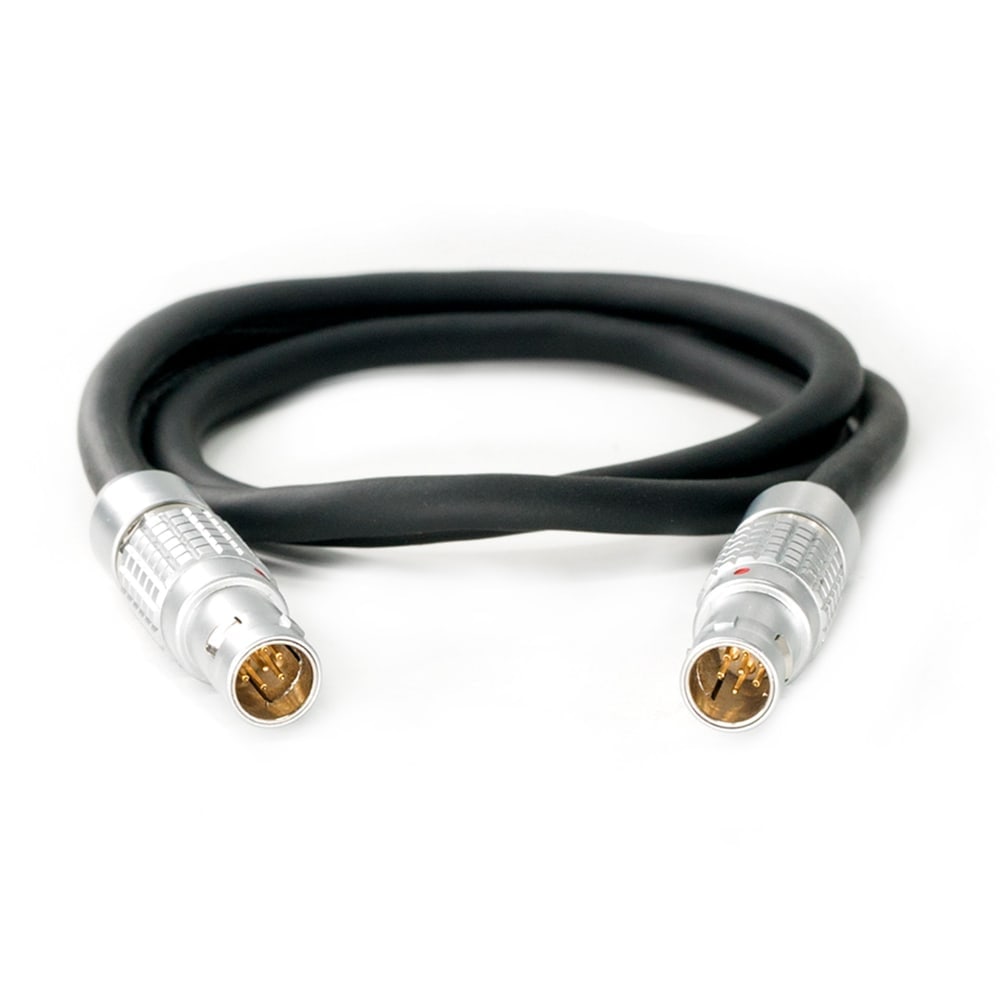

Napajanje i podaci s motora na motor

Kabel u oba smjera prenosi napajanje i komunikaciju, pa drugi motor u lancu dobiva struju i naredbe FIZ ručne jedinice ili ručki, a da do njega ne vodi dodatni dovod. Spaja se u slobodni 7pin priključak prvog motora i u bilo koji priključak drugoga; treći se motor spaja jednako. Lanac uvijek počinje napojnim kabelom P-Tap – 7pin ili 3pin – 7pin — ovaj spojni kabel struju samo prosljeđuje. Kabel se izrađuje u dvije duljine: 18 cm za motore tijesno jedan uz drugi i 55 cm za veći razmak na šipkama — ovo je izvedba od 55 cm.

Izvedba

Oba su priključka ravni muški 7pin, vodič ima bakrene žile u gumenom plaštu i aluminijska kućišta priključaka; kabel je u cijelosti crn. Pripada motorima Nucleus-M prve generacije; Nucleus-M II ima vlastite spojne kabele WLC-T06-7P-30 i WLC-T06-7P-50.

Sustav Tilta Nucleus-M

Nucleus-M (serija WLC-T03) bežično je upravljanje objektivom: motori na šipkama 15/19 mm okreću fokus, blendu i zum, ručna jedinica FIZ ili ručke s kotačićem upravljaju njima na daljinu, a napajanje ide 7-pinskim kabelima — s P-Tap ploče ili lančano s motora na motor. Dijelovi serije WLC-T03 se kombiniraju: zupčanici motora, kabeli, adapteri ručki, most i kofer pripadaju istom sustavu, uključujući ovaj dio.
