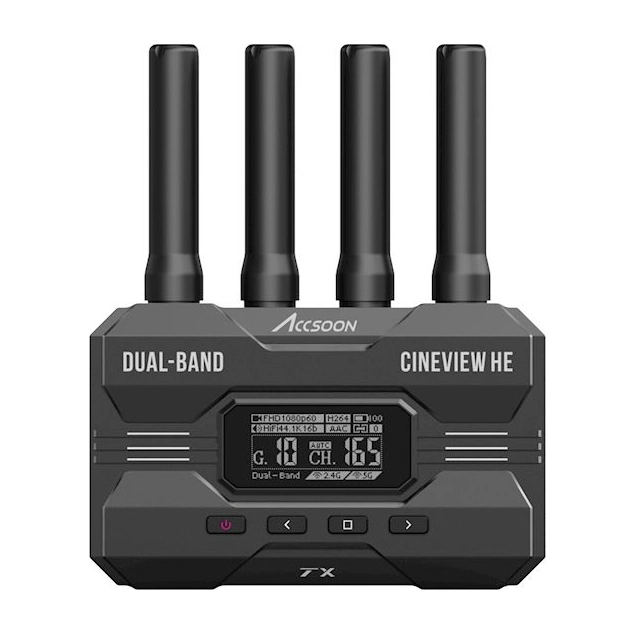

Accsoon CineView HE TX je samostalni bežični HDMI predajnik za kamere i za proširenje nadzornog sustava CineView HE. Istovremeno prenosi Full HD do 60p i PCM audio u opsegu od 2,4 i 5 GHz, s latencijom manjom od 60 ms (ne računajući kameru) i dometom do 350 m u vidnom polju bez prepreka ili smetnji. Puni HDMI ulaz i lokalni loop-out priključak povezuju kameru…

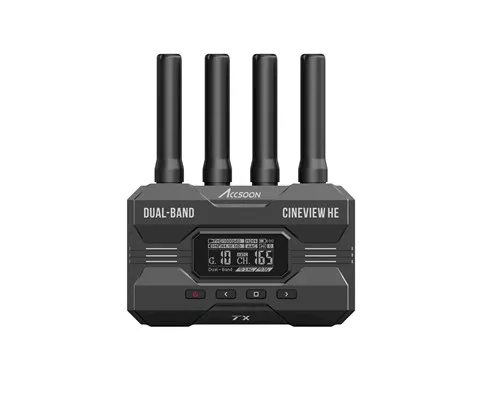

Accsoon CineView HE TX je samostalni bežični HDMI predajnik za kamere i za proširenje nadzornog sustava CineView HE. Istovremeno prenosi Full HD do 60p i PCM audio u opsegu od 2,4 i 5 GHz, s latencijom manjom od 60 ms (ne računajući kameru) i dometom do 350 m u vidnom polju bez prepreka ili smetnji. Puni HDMI ulaz i lokalni loop-out priključak povezuju kameru s njezinim tražilačkim monitorom. Jedan TX može podržati do četiri hardverska prijemnika ili mobilne uređaje s aplikacijom Accsoon SEE. Za daljinski HDMI monitor ili UVC vezu s računalom potreban vam je kompatibilan prijemnik, koji se prodaje zasebno. Napajanje se osigurava NP-F baterijom, DC 7,4–16,8 V ili USB-C 5 V; baterije, kabeli i monitori nisu uključeni u paket.
ACCSOON CINEVIEW HE · TX
HDMI iz kamere za ekipu
Samostalni predajnik šalje Full HD snimke s jedne kamere na kompatibilne prijamnike ili mobilne uređaje s aplikacijom Accsoon SEE. HDMI loop-out omogućuje zadržavanje monitora na kameri. Hardverski prijamnik prodaje se zasebno.
Full HD 60p2,4 + 5 GHzHDMI IN/OUT
Prikaz izvan kamere

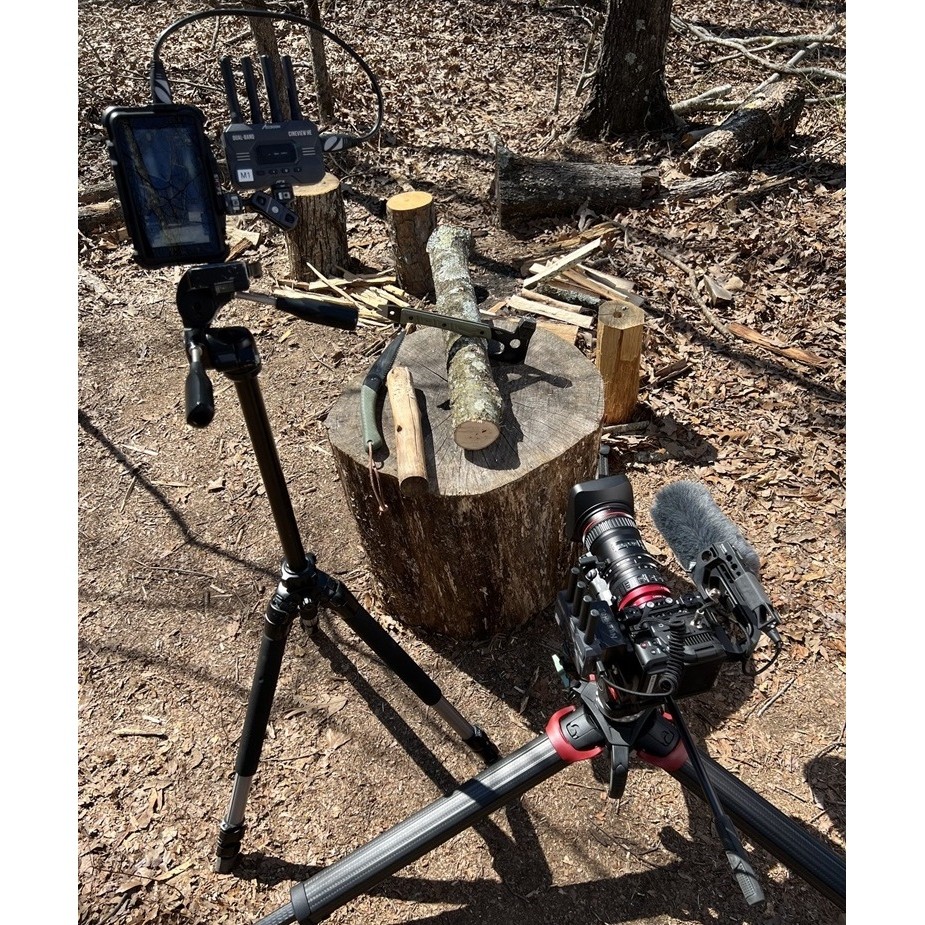

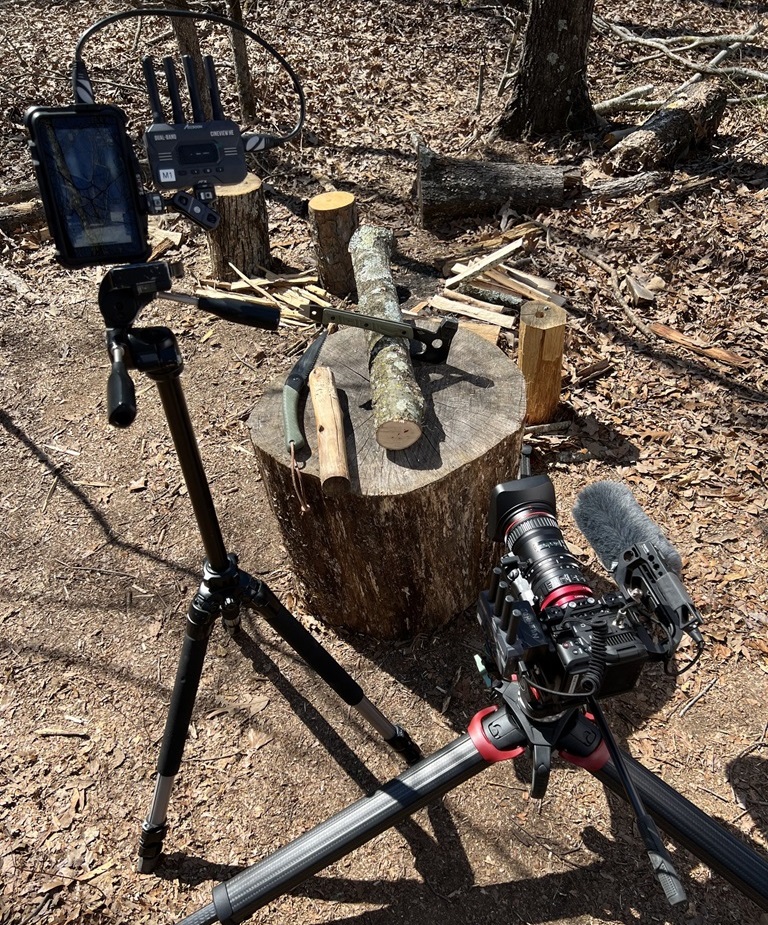

Montirajte TX na opremu kamere i povežite ga s HDMI izlazom kamere. Kompatibilni RX, koji se kupuje zasebno, šalje sliku na udaljeni HDMI monitor; telefon ili tablet prima signal izravno putem aplikacije Accsoon SEE. Fotografija proizvođača koja prikazuje određeni HE model prikazuje cjelokupnu postavku kamere i nadzora, a ne sadržaj pakiranja predajnika.

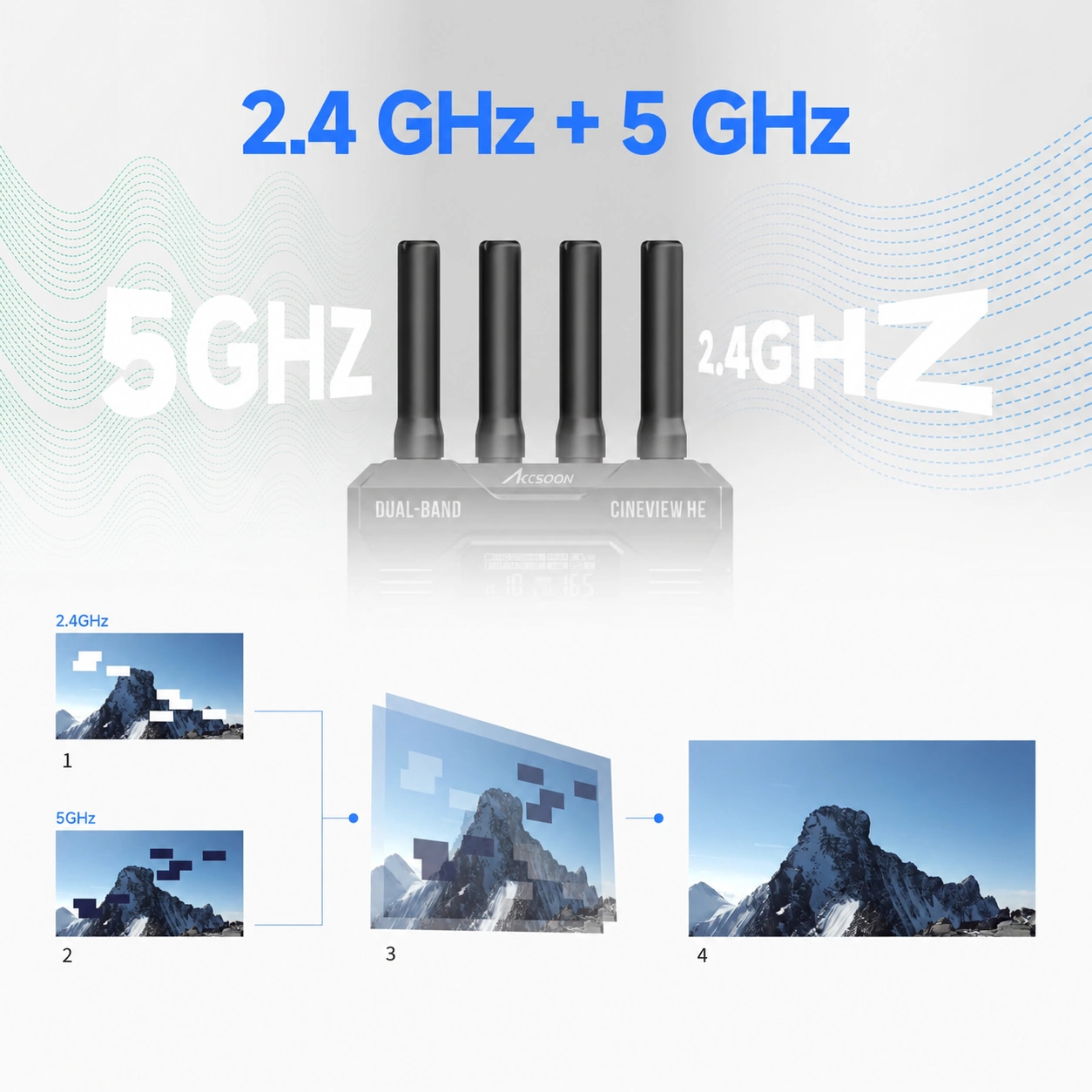

Dva pojasa za jednu sliku
CineView HE istovremeno prenosi sliku na frekvencijskim opsezima od 2,4 i 5 GHz. Prijemnik uspoređuje oba toka podataka i kombinira ih kako bi stvorio konačnu sliku, što pomaže u minimiziranju utjecaja smetnji. Dijagram: 1 i 2 pokazuju gubitak signala na pojedinačnim opsezima, 3 pokazuje njihovu kombinaciju u prijemniku, a 4 prikazuje obnovljenu sliku. Prijenos ostaje ovisan o okolišnom radio-frekvencijskom okruženju.

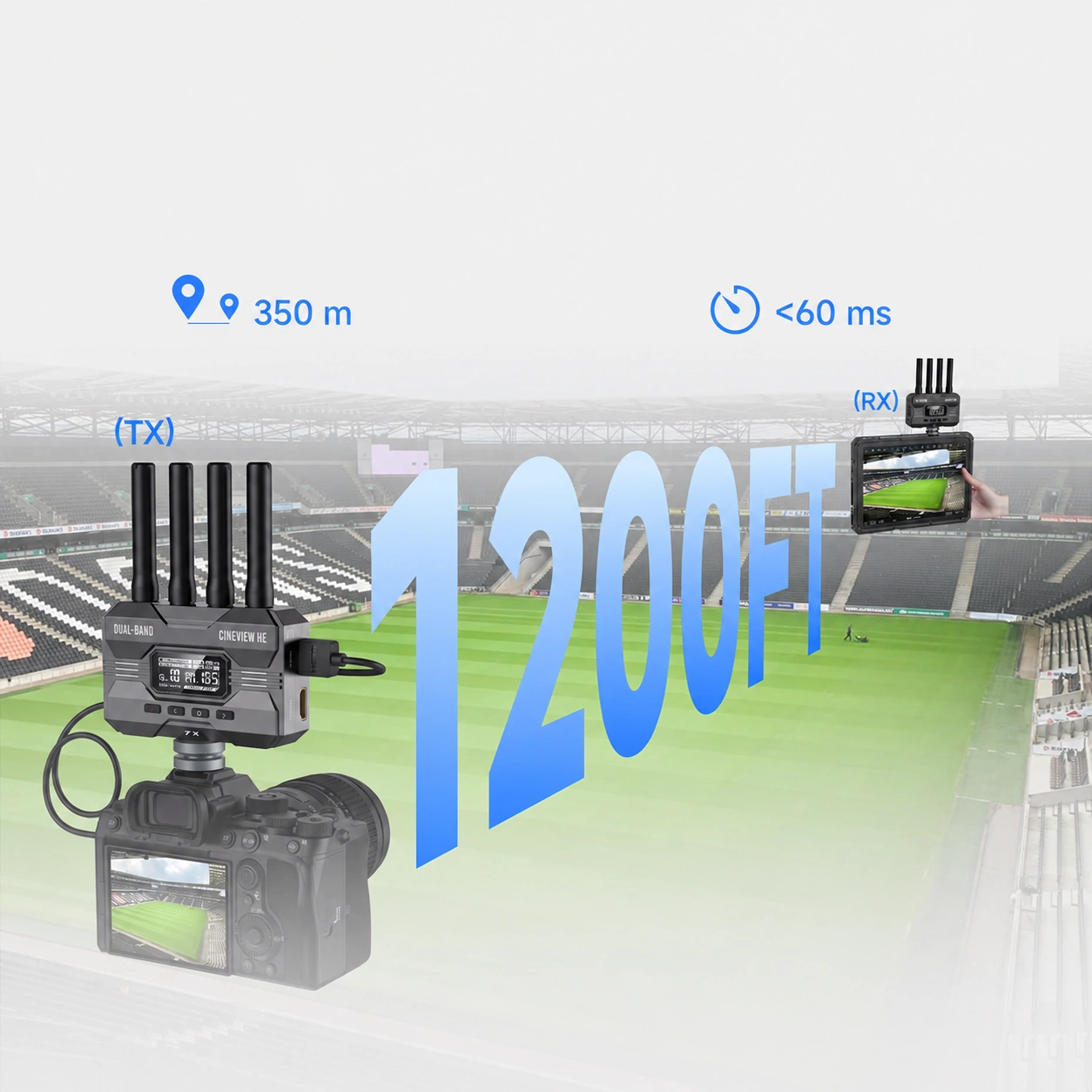

Domet do 350 metara
Proizvođač navodi domet do 350 m s izravnom vidljivom vezom, bez prepreka ili smetnji. Latencija bežičnog prijenosa manja je od 60 ms i ne uključuje kašnjenje kamere. Ova kombinacija pogodna je za praćenje snimanja na setu; domet prijema na mobilnom telefonu može se razlikovati od onog kod namjenskog prijemnika.
HDMI na kameri, HDMI i UVC na prijemniku

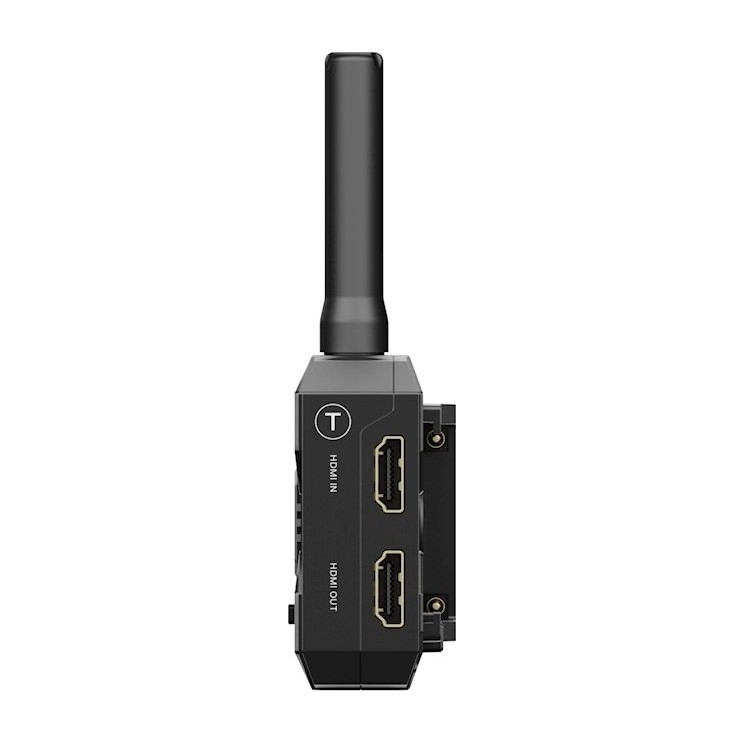

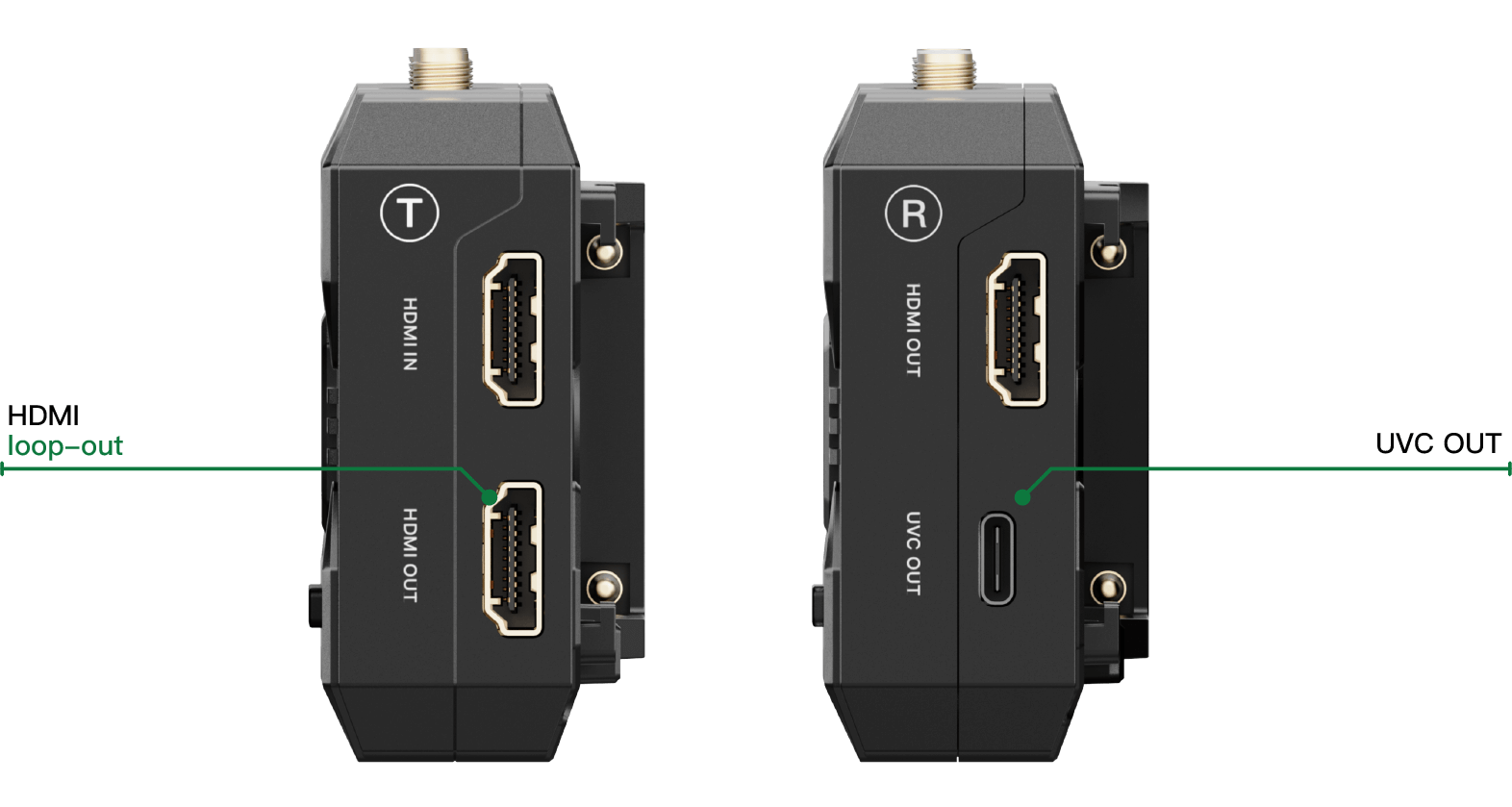

Ovaj TX uređaj ima potpuno opremljen HDMI ulaz i lokalni HDMI loop-out za monitor kamere. Žičani loop-out ne povećava kašnjenje bežičnog prijenosa. RX prikazan na desnoj strani dijagrama mora se kupiti zasebno: njegovi HDMI i USB-C UVC izlazi nisu priključci na ovom predajniku. HE prenosi Full HD do 60p i PCM zvuk; ne podržava 4K ili SDI.

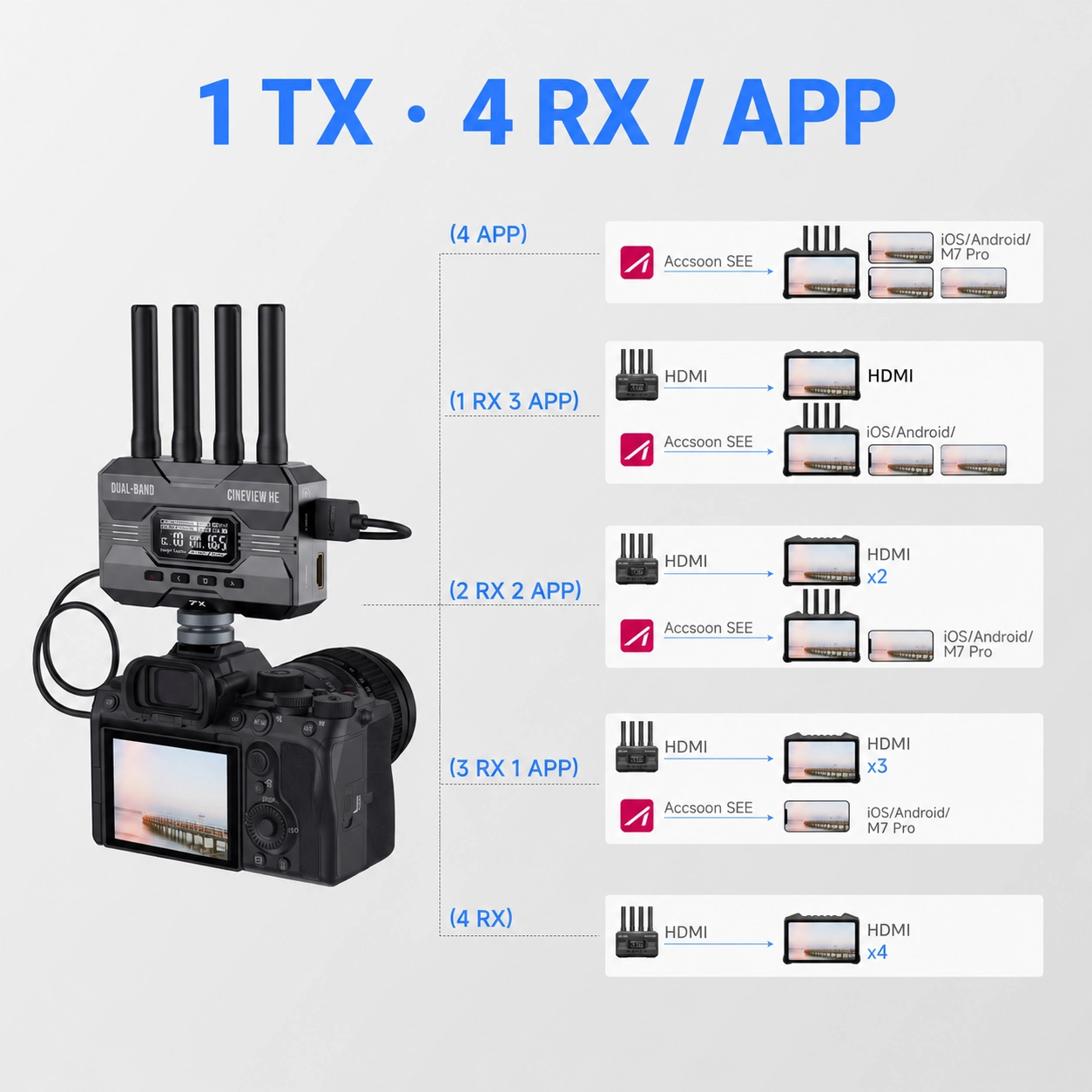

Do četiri prijemna uređaja
Jedan TX može ukupno opsluživati najviše četiri bežična prijemnika. Kombinirajte zasebno kupljene kompatibilne RX jedinice s telefonima ili tabletima koristeći aplikaciju Accsoon SEE za iOS i Android: na primjer, 1 RX + 3 mobilna uređaja ili 4 RX jedinice. Telefon prima izravno s TX-a; žičani monitor spojen putem RX-a ne zauzima dodatno mjesto. Ovaj paket sadrži samo jedan predajnik.
Video na računalo bez konvertera

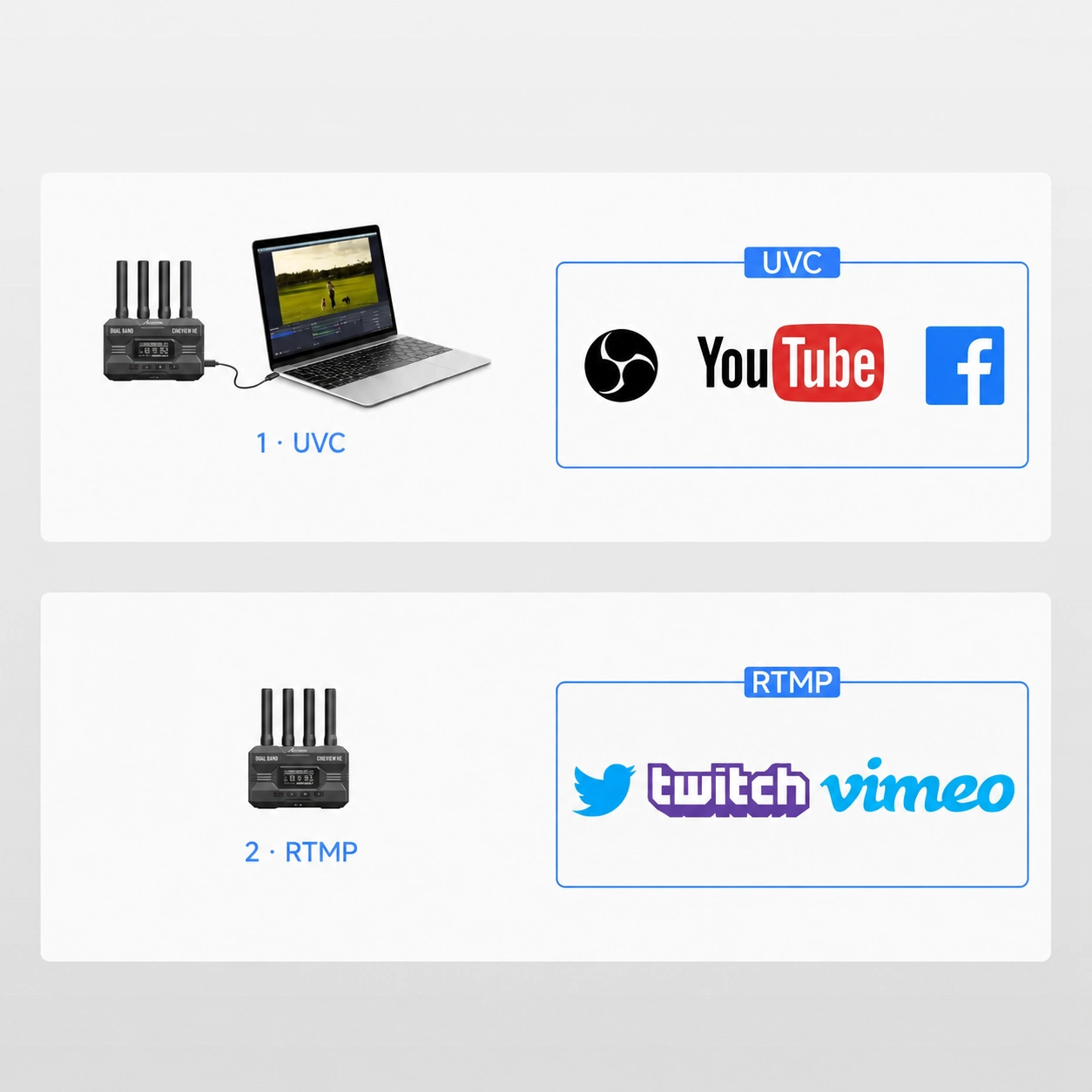

1 · UVC: Povežite zasebno kupljeni HE prijemnik s računalom putem USB-C podatkovnog kabela i koristite video prijenos u, na primjer, OBS-u bez potrebe za dodatnom karticom za snimanje. Ovaj TX nema UVC podatkovni izlaz. 2 · RTMP: Accsoon SEE na telefonu ili tabletu koristi internetsku vezu mobilnog uređaja. TX ne prenosi izravno na internet; podrška za odredišnu uslugu ovisi o aplikaciji i trenutačnim uvjetima platforme.

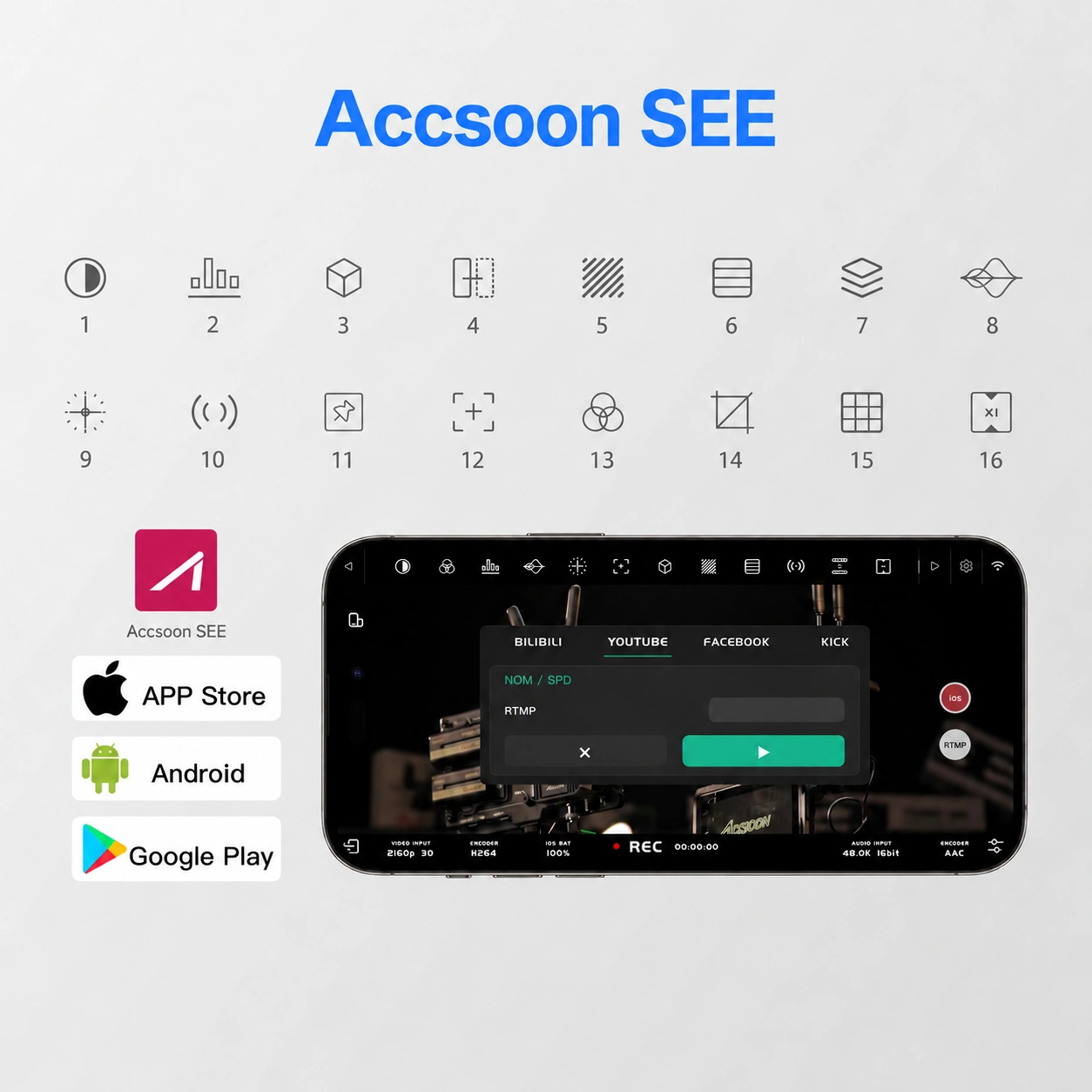

Alati aplikacije Accsoon SEE
Mobilni prijem nadopunjen je kontrolama za ekspoziciju, boju, kompoziciju i fokus, kao i snimanjem i prijenosom uživo unutar aplikacije Accsoon SEE. Brojčana legenda odgovara ikonicama proizvođača. Snimka zaslona sučelja ilustrira aplikaciju; stream CineView HE ostaje u Full HD rezoluciji.
Pregled u crno-bijeloj boji
Histogram
LUT
Zrcalno
Zebra
Lažne boje
Preklapanje slike
Valni oblik
Vektorskop
Audio
Oznake
Fokus
RGB
Snimke zaslona
Rešetke
Korekcija prikaza
Napajanje ovisno o vašoj opremi

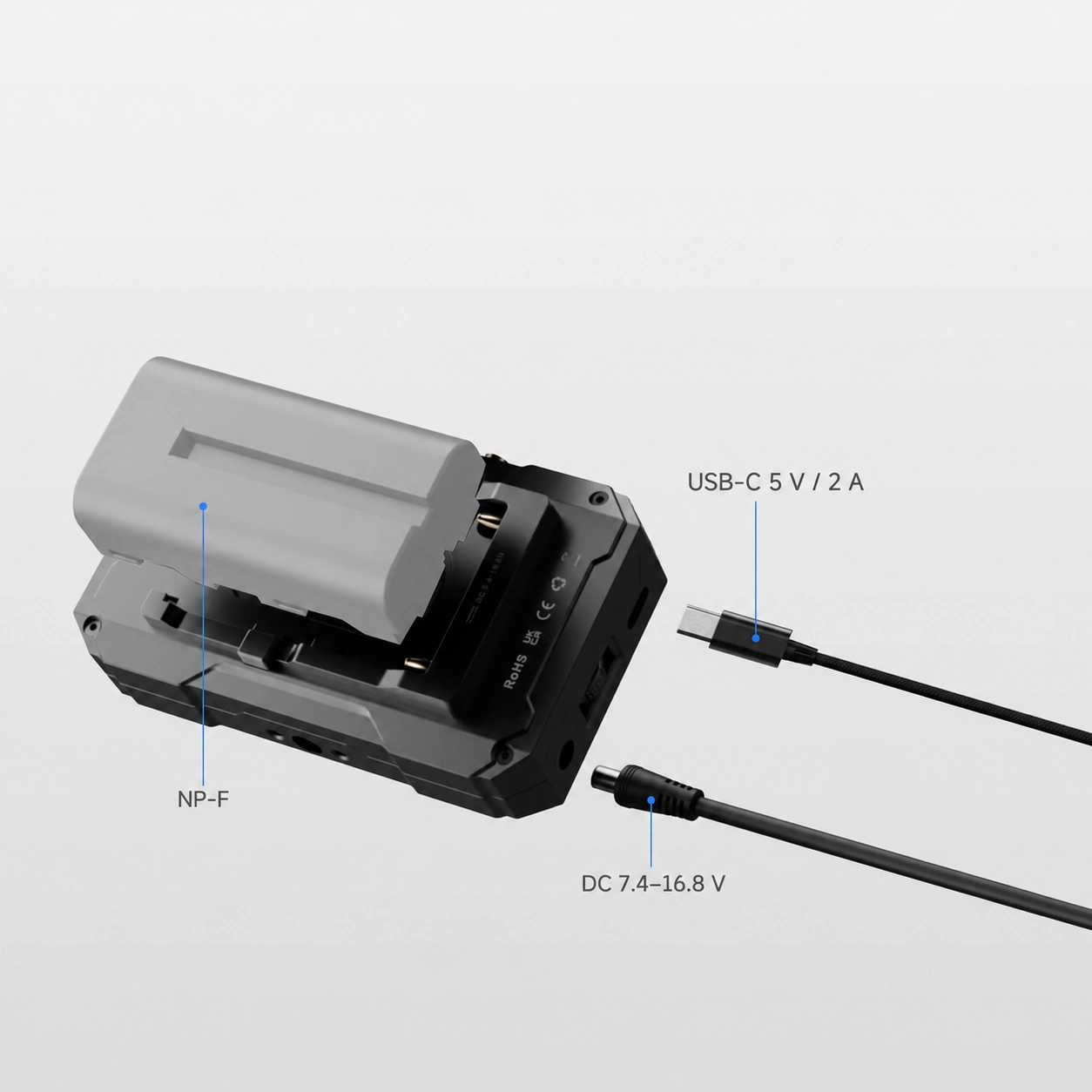

Odašiljač se napaja NP-F550/750/970 baterijom, putem DC 7,4–16,8 V ili USB-C 5 V iz izvora napajanja s amperazom od najmanje 2 A. DC priključak je 5,5 × 2,1 mm s pozitivnom središnjom iglicom. USB-C priključak na TX-u služi za napajanje; UVC podatkovni priključak prikazan na RX-u namijenjen je za zasebno kupljeni prijemnik. Baterije, napajanja i kablovi za napajanje nisu uključeni. USB-C priključak ne puni NP-F bateriju.

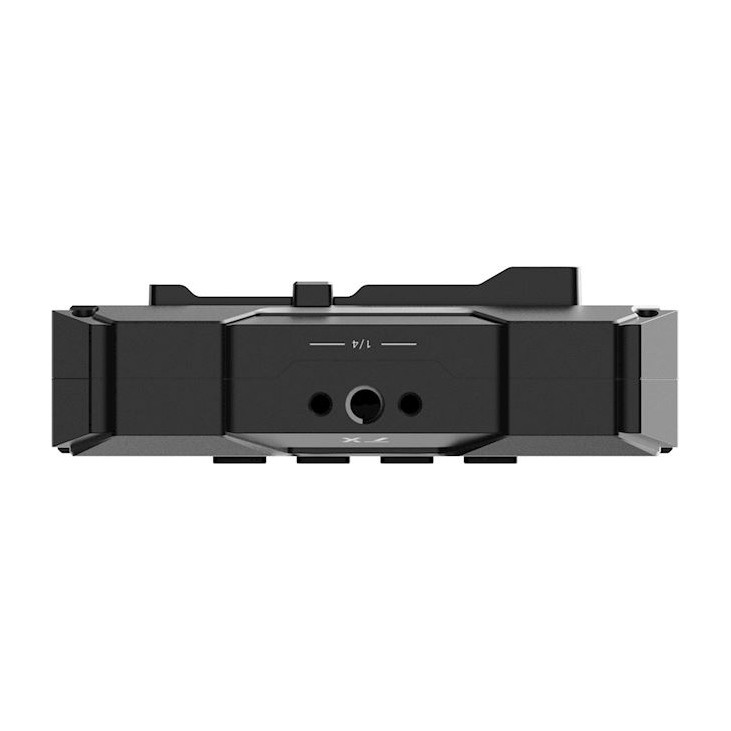

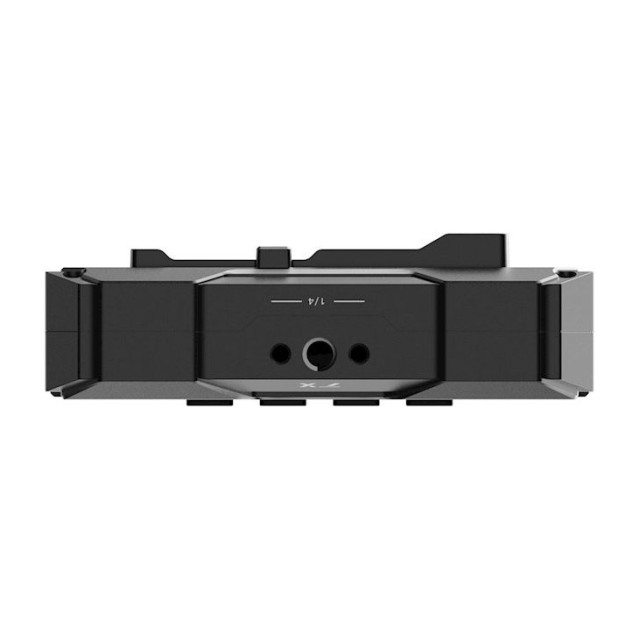

Kada se TX uključi, automatski odabire kanal prijenosa. Jedinice se uparuju pomoću rotacijskog selektora za grupe 0–F; načini rada HQ, NOM i SPD omogućuju vam da prioritetizirate kvalitetu slike ili brzinu. Bešumno aluminijsko kućište eliminira buku ventilatora na setu. Svaka jedinica ima 1,3-inčni OLED zaslon, deklariranu težinu od 200 g i navoj 1/4″-20. Prije povezivanja s drugim modelima provjerite točnu kompatibilnost i verziju firmvera; HE/SE ne podrazumijeva univerzalnu kompatibilnost sa svim Accsoon uređajima.
SADRŽAJ PAKETA
Accsoon CineView HE TX predajnik ×1

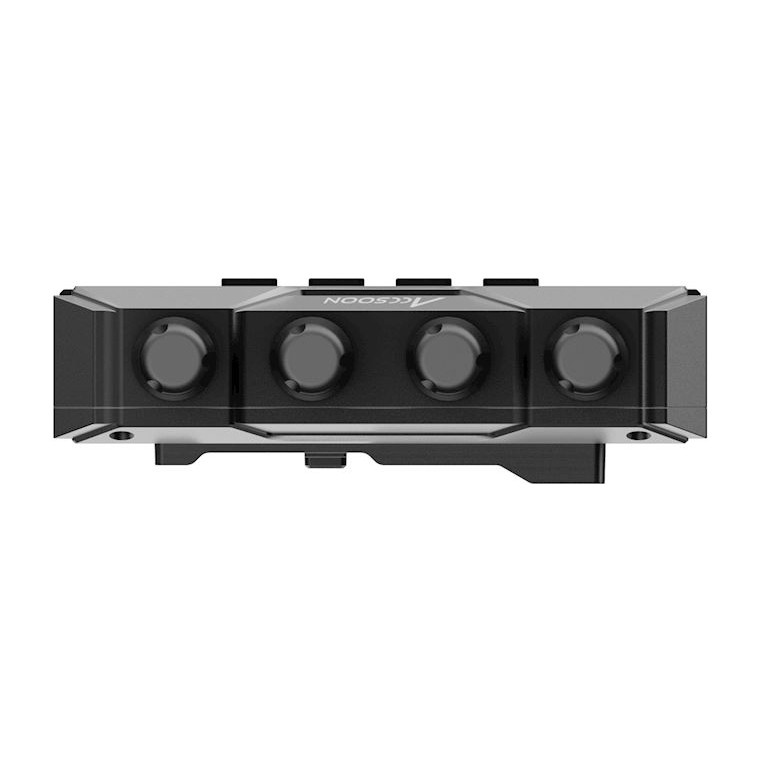

Antene za predajnik
Adapter za hladnu stopicu ×1
Korisnički priručnik ×1
TEHNIČKI PODACI
Radni frekvencijskiopsezi: 2,4 GHz + 5 GHz
Maksimalna rezolucija: 1920 × 1080, 60p
Domet: do 350 m; vidljiva linija, bez prepreka ili smetnji
Latencija: <60 ms; bez latencije kamere
Prijemnici: do 4 ukupno po TX-u
Audio: PCM, 44,1/48 kHz, 16/24 bit
Prikaz jedinice: 1,3″ OLED
Baterija: NP-F550 / NP-F750 / NP-F970
Napon napajanja: 7,4–16,8 V
DC konektor: 5,5 × 2,1 mm, utičnica, pozitivan centar
USB-C napajanje: 5 V; izvor napajanja s najmanje 2 A
Dimenzije jedne jedinice: 105 × 66 × 32 mm, bez antena
Accsoon Cineview HE TX je profesionalni bežični video predajnik s HDMI ulazom i USB-C UVC izlazom, koji nudi izvanrednu stabilnost prijenosa i mogućnost napajanja jedinice putem NP-F baterija ili DC ulaza. Za optimalne performanse preporučujemo nadopuniti predajnik visokokvalitetnim sustavima za napajanje, adapterima za montažu na rigove i dodacima za nadzor na mobilnim uređajima.
