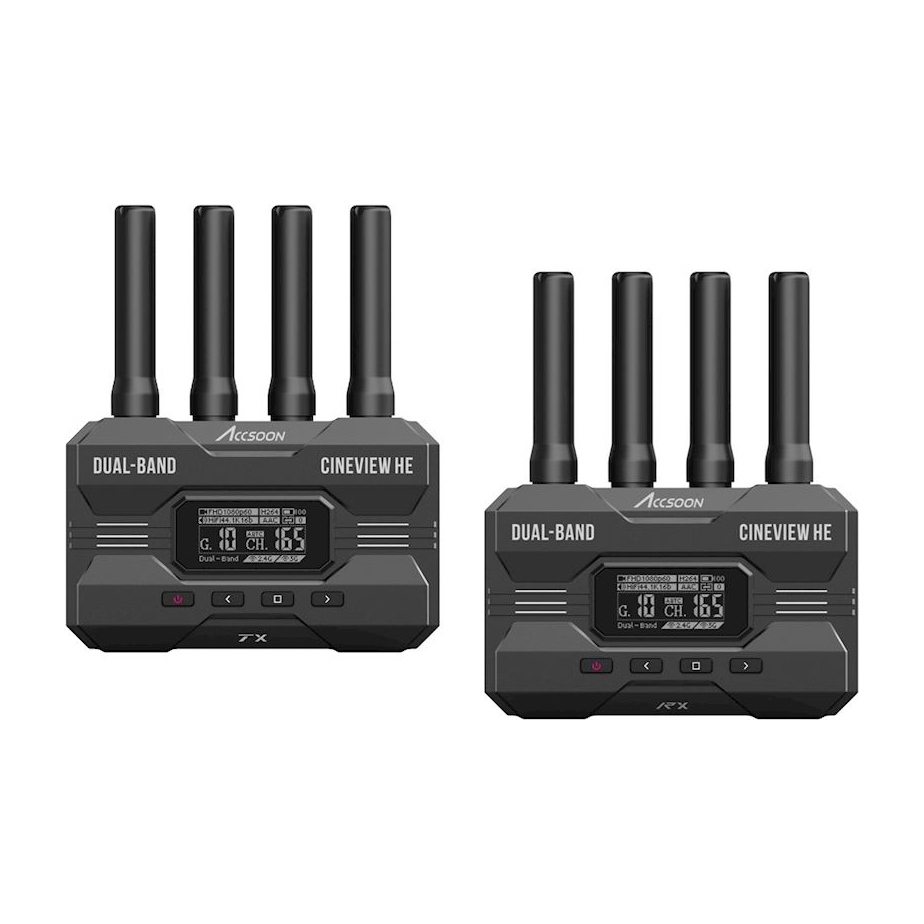

Accsoon Cineview HE -WIT04-HE

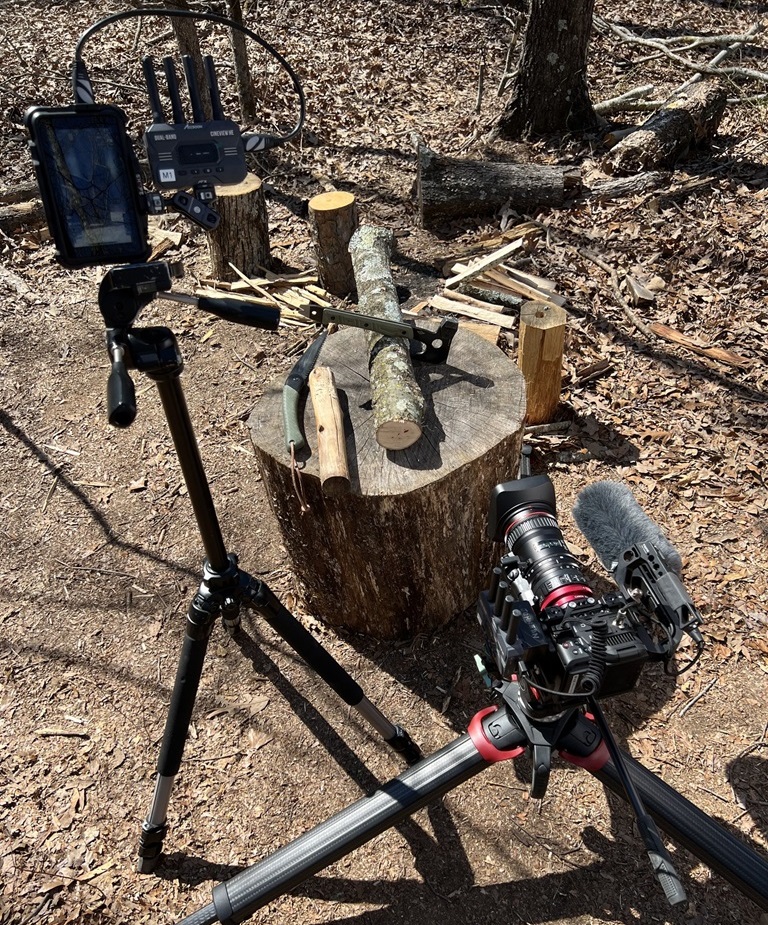

Praćenje kadra izvan kamere

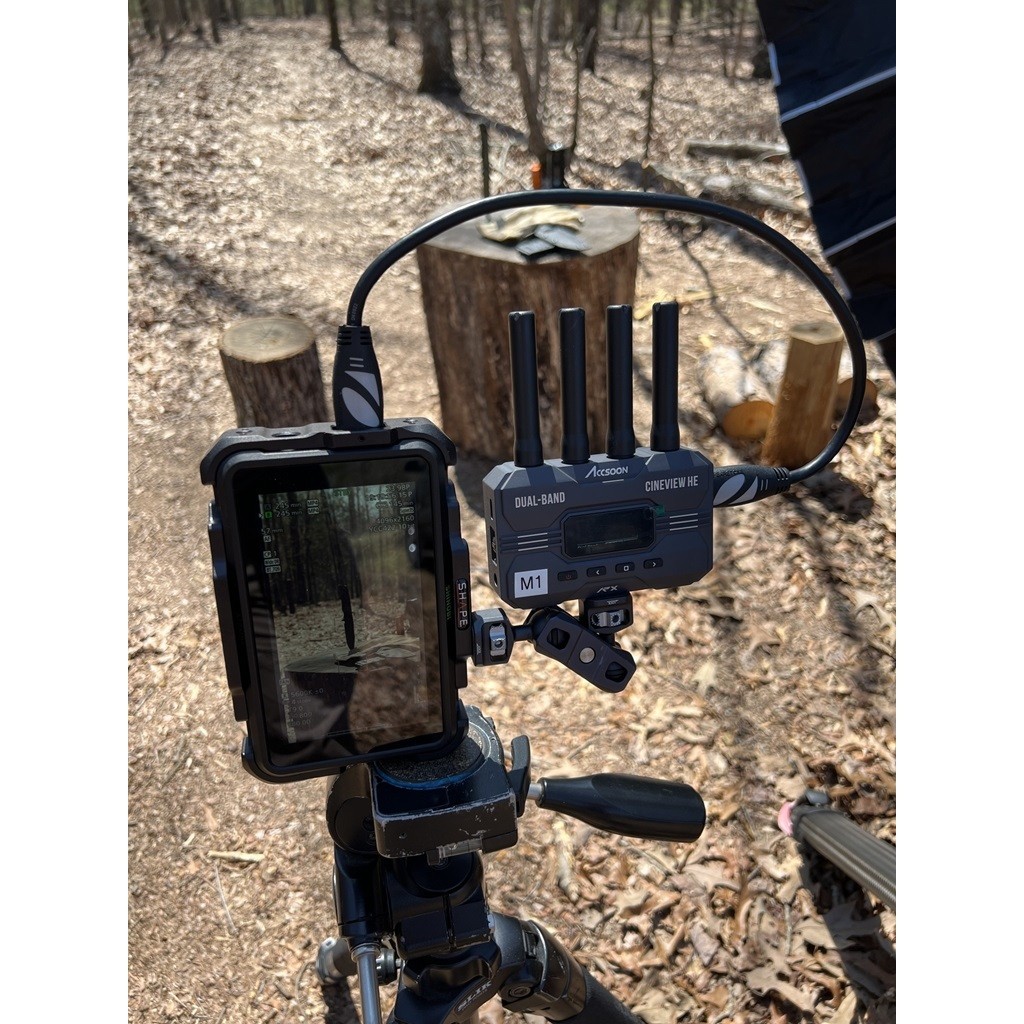

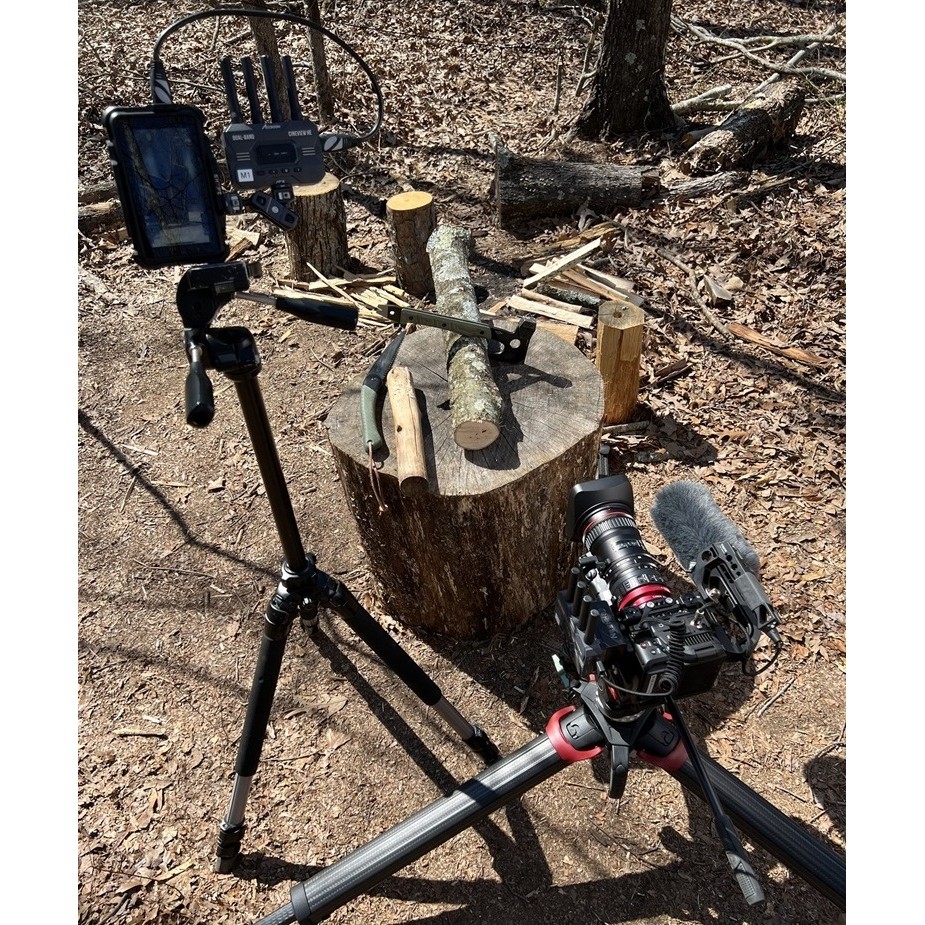

Povežite predajnik s kamerom putem HDMI-ja, a prijemnik s vanjskim monitorom. To omogućuje redatelju, klijentu ili drugom snimatelju da prati kompoziciju s udaljenosti od tijela kamere, bez potrebe za dugim video kabelom između pozicija. Fotografija proizvođača prikazuje CineView HE u upotrebi tijekom stvarne vanjske snimke; kamera i monitor nisu uključeni u komplet.

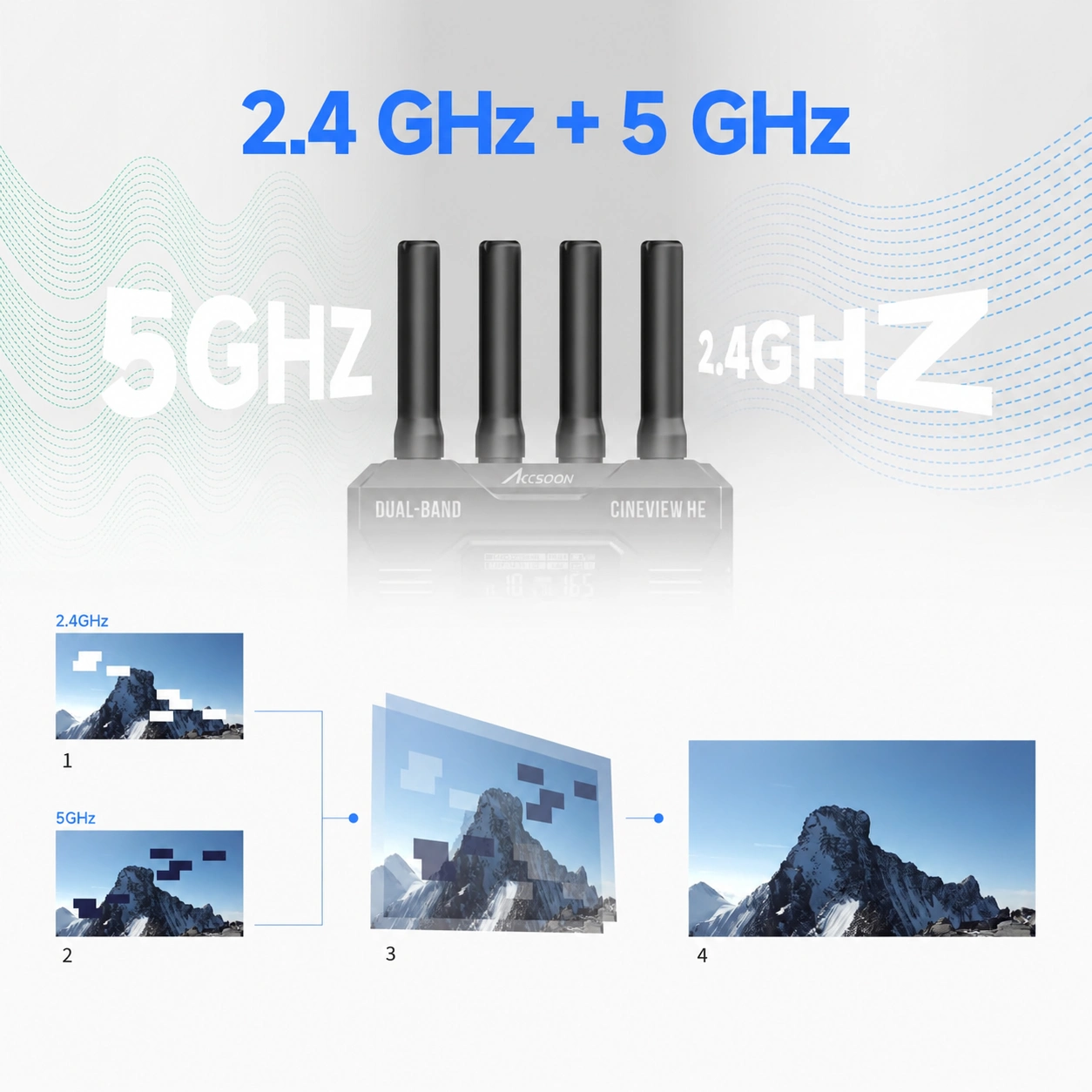

Dva pojasa za jednu sliku

CineView HE prenosi sliku istovremeno na frekvencijskim pojasevima od 2,4 i 5 GHz. Prijemnik uspoređuje oba toka podataka i kombinira ih kako bi stvorio konačnu sliku, što pomaže u minimiziranju utjecaja smetnji. Dijagram: 1 i 2 pokazuju gubitak signala na pojedinačnim pojasevima, 3 pokazuje njihovu kombinaciju u prijemniku, a 4 prikazuje obnovljenu sliku. Prijenos ostaje ovisan o okolišnom radiofrekvencijskom okruženju.

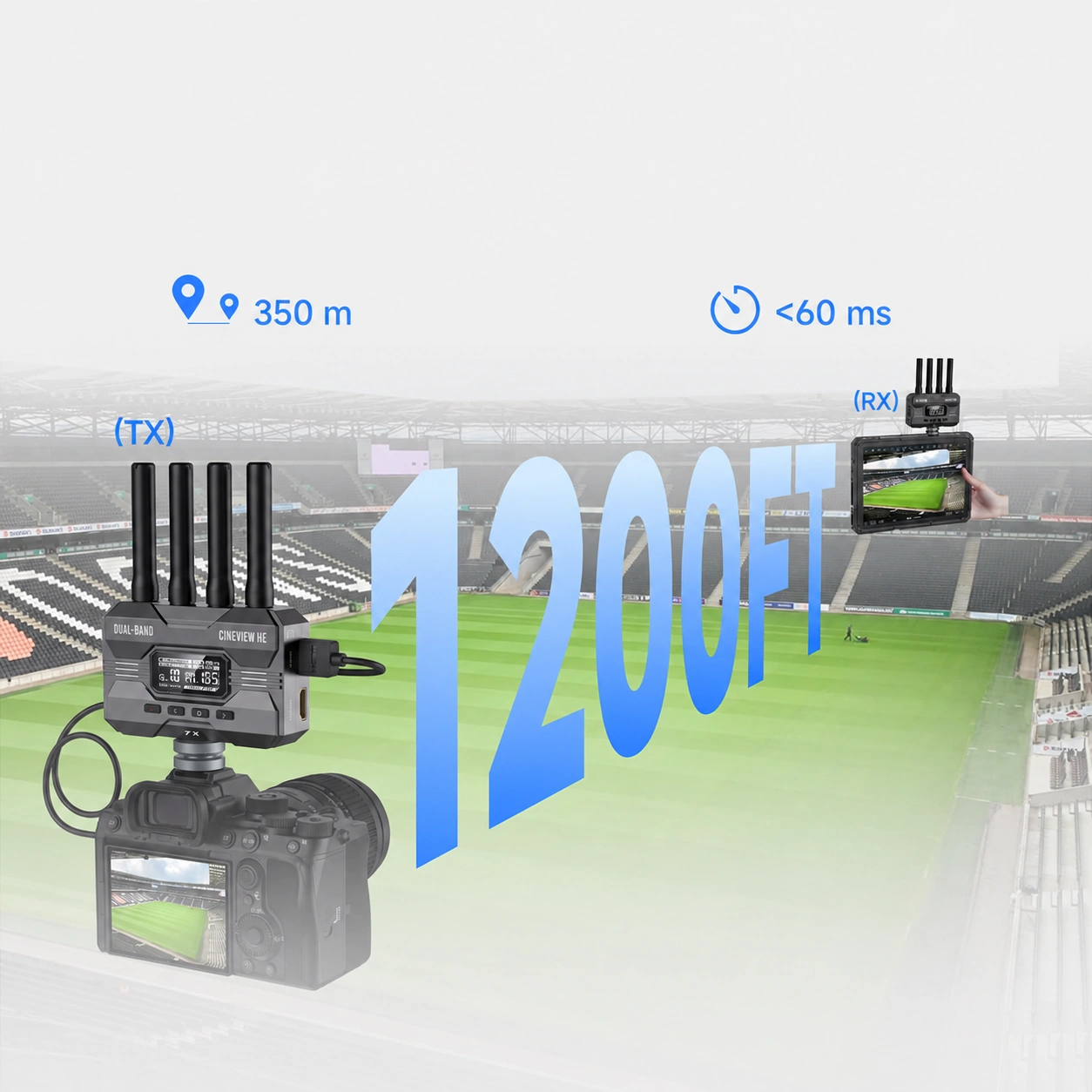

Domet do 350 metara

Proizvođač navodi domet do 350 m s izravnom vidljivom vezom, bez prepreka ili smetnji. Latencija bežičnog prijenosa manja je od 60 ms i ne uključuje kašnjenje kamere. Ova kombinacija pogodna je za praćenje snimanja na setu; domet prijema na mobilnom telefonu može se razlikovati od onog kod namjenskog prijemnika.

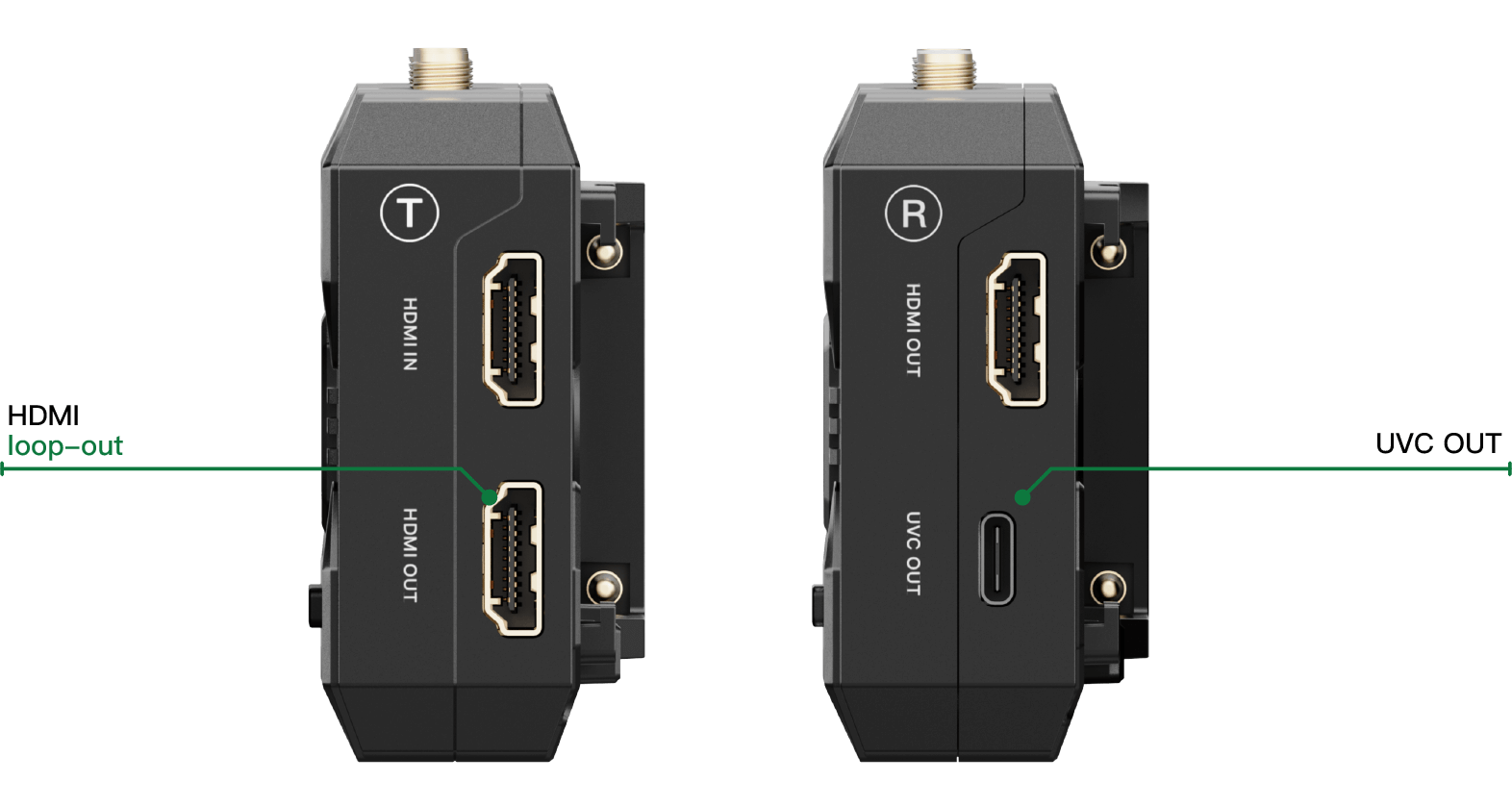

HDMI na kameri, HDMI i UVC na RX-u

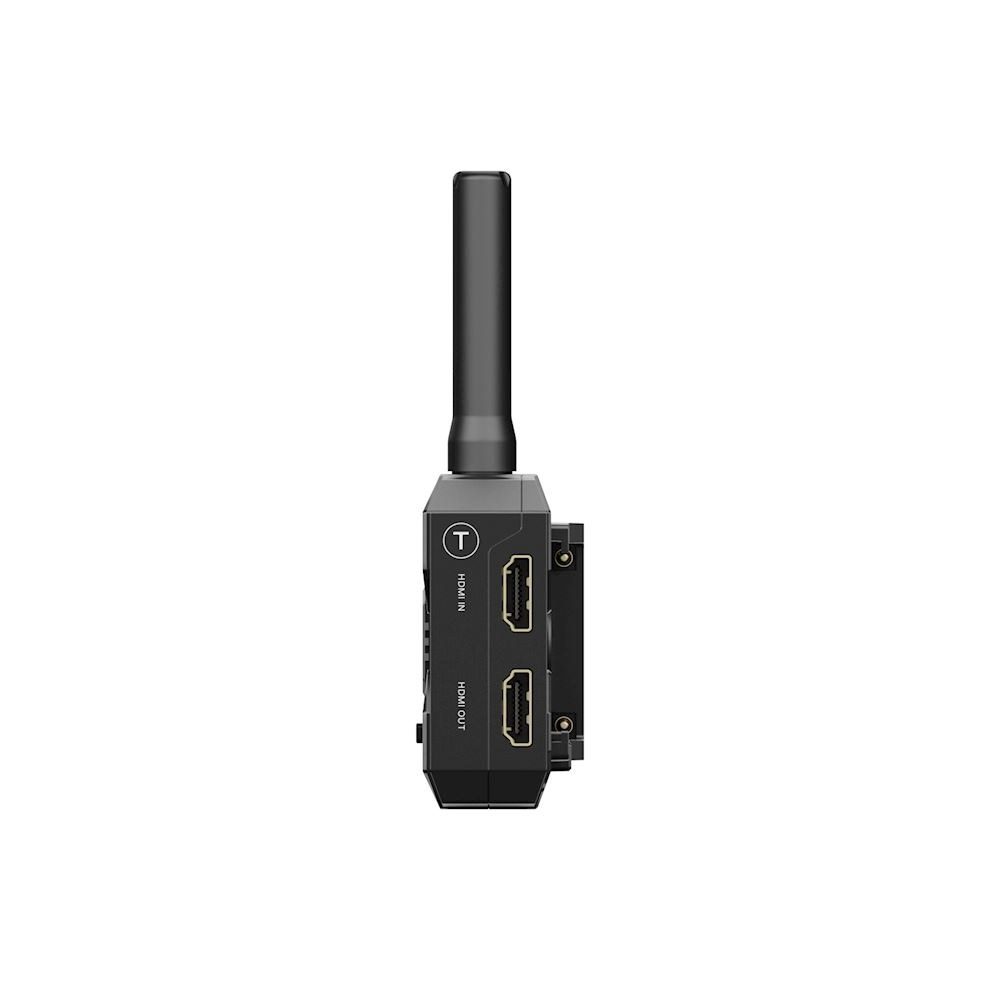

TX ima potpuno opremljen HDMI ulaz i lokalni HDMI loop-out za monitor kamere. Ovaj žičani izlaz ne uvodi nikakvo kašnjenje bežičnog prijenosa. RX pruža HDMI izlaz i zaseban USB-C UVC podatkovni izlaz. Sustav prenosi Full HD do 60p i PCM audio; ne podržava 4K ili SDI.

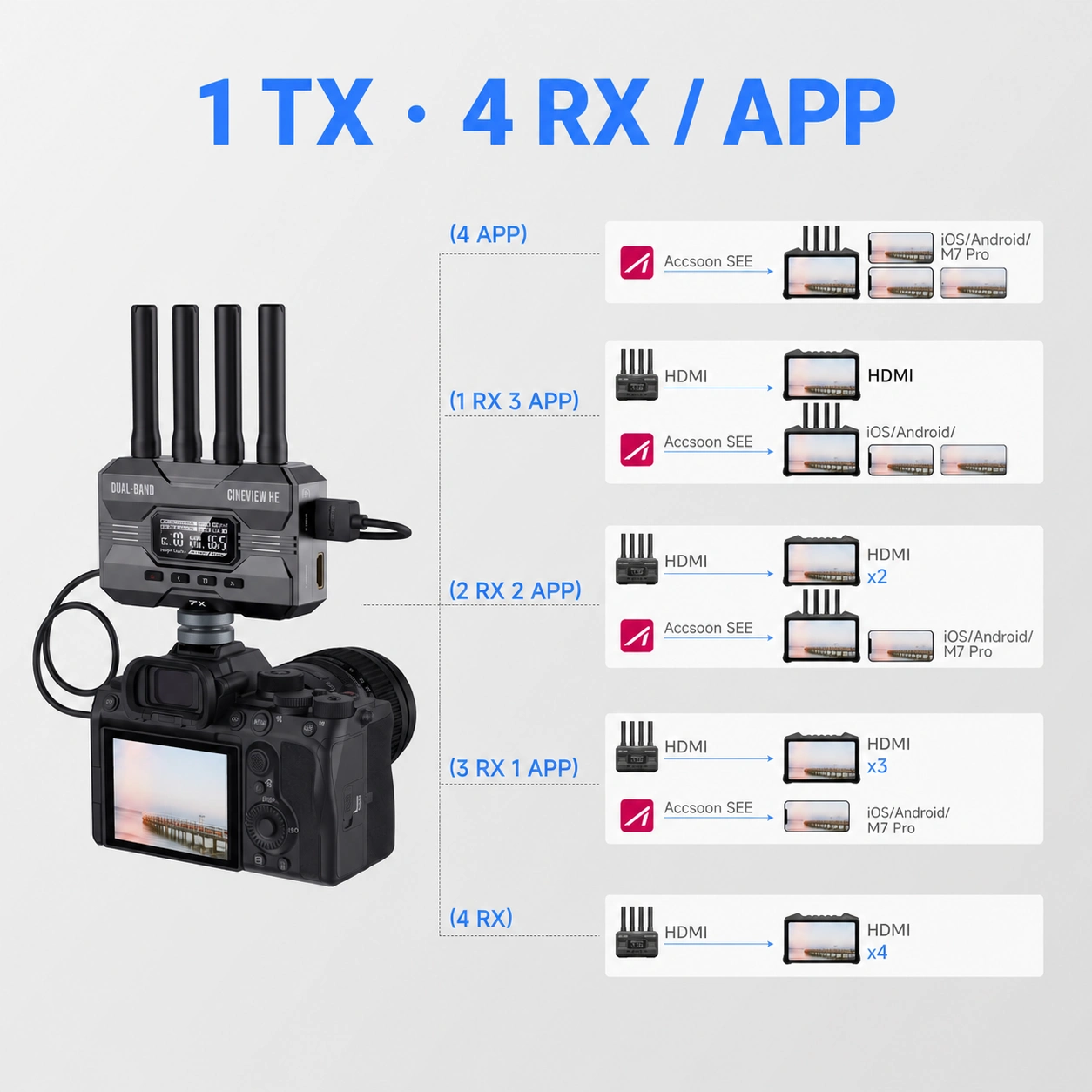

Do četiri prijemna uređaja

Jedan TX može ukupno opsluživati do četiri prijemnika. Kombinirajte hardverske RX jedinice s telefonima ili tabletima koristeći aplikaciju Accsoon SEE za iOS i Android: na primjer, 1 RX + 3 mobilna uređaja ili 4 RX jedinice. Žičani monitor priključen na RX ne dodaje dodatni bežični slot. Ovaj set uključuje 1 TX i 1 RX; dodatni prijamnici i mobilni uređaji moraju se kupiti zasebno.

Video na računalo bez konvertera

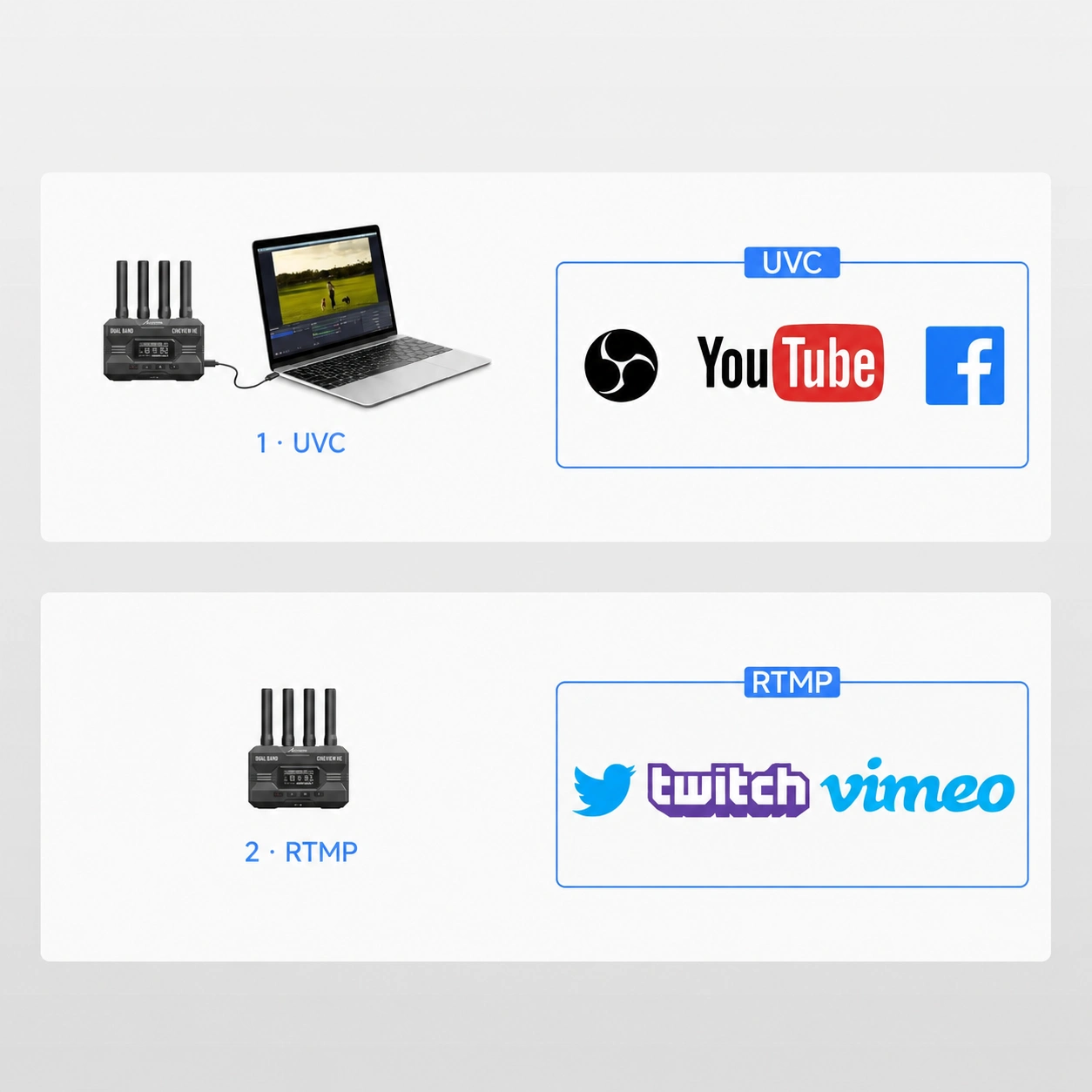

1 · UVC: povežite RX s računalom putem USB-C kabela za podatke i koristite video prijenos u OBS-u, na primjer. Nije potrebna zasebna kartica za snimanje. 2 · RTMP: Prijenos uživo putem aplikacije Accsoon SEE koristi vaš telefon ili tablet i njegovu internetsku vezu. HE sam po sebi ne šalje RTMP izravno na internet. Podrška za odredišnu uslugu ovisi o aplikaciji i trenutačnim uvjetima dotične platforme; kabeli i računalo nisu uključeni u paket.

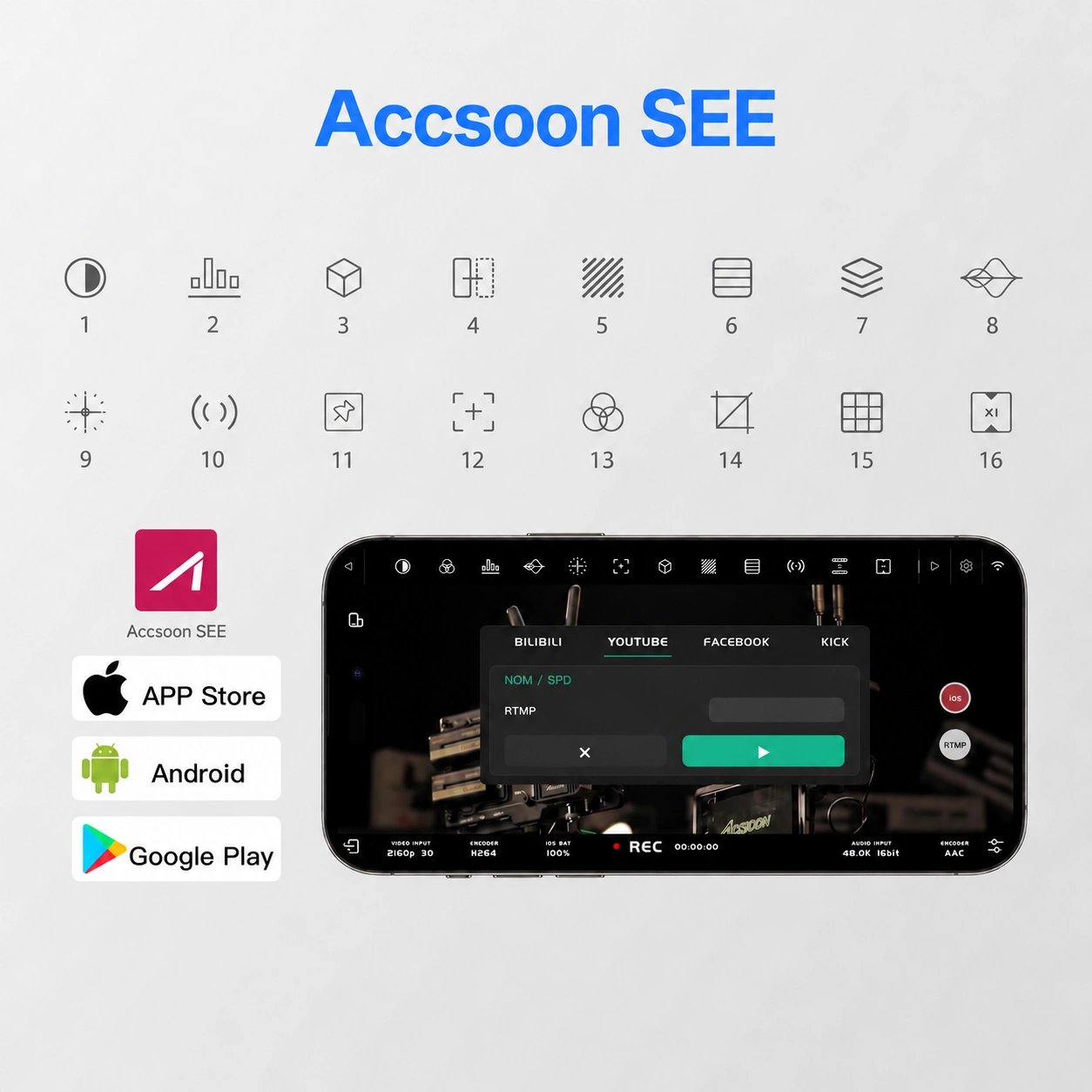

Alati aplikacije Accsoon SEE

Pregled na mobilnom uređaju nadopunjen je kontrolama za ekspoziciju, boju, kompoziciju i fokus, kao i snimanjem i prijenosom uživo unutar aplikacije Accsoon SEE. Brojčana legenda odgovara ikonicama proizvođača. Snimka zaslona sučelja ilustrira aplikaciju; stream CineView HE ostaje u Full HD rezoluciji.

1. Crno-bijeli pregled
2. Histogram
3. LUT
4. Zrcalno
5. Zebra
6. Lažne boje
7. Preklapanje slike
8. Valni oblik
9. Vektorskop
10. Audio
11. Oznake
12. Fokus
13. RGB
14. Snimke zaslona
15. Rešetke
16. Korekcija prikaza

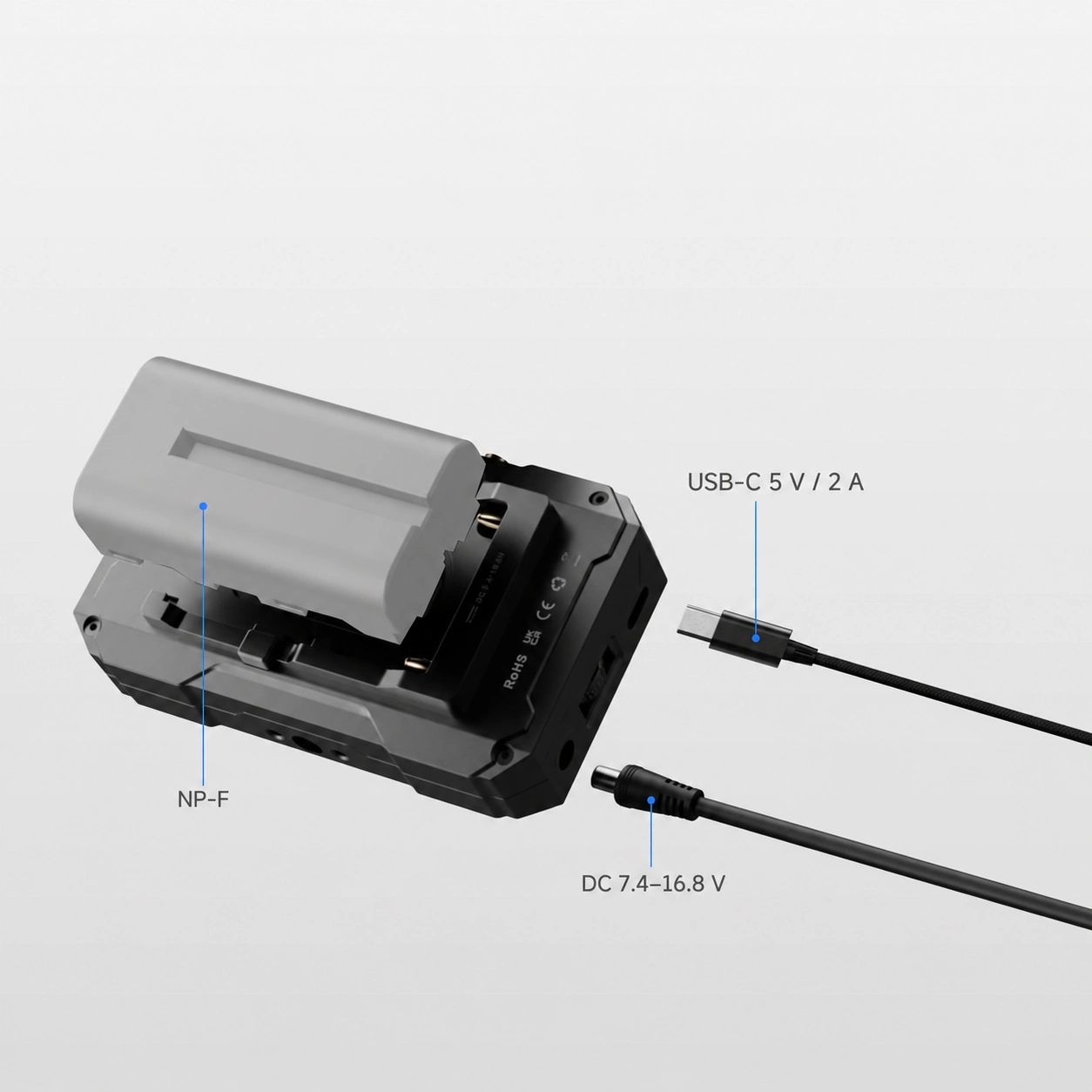

Napajanje prema vašoj konfiguraciji

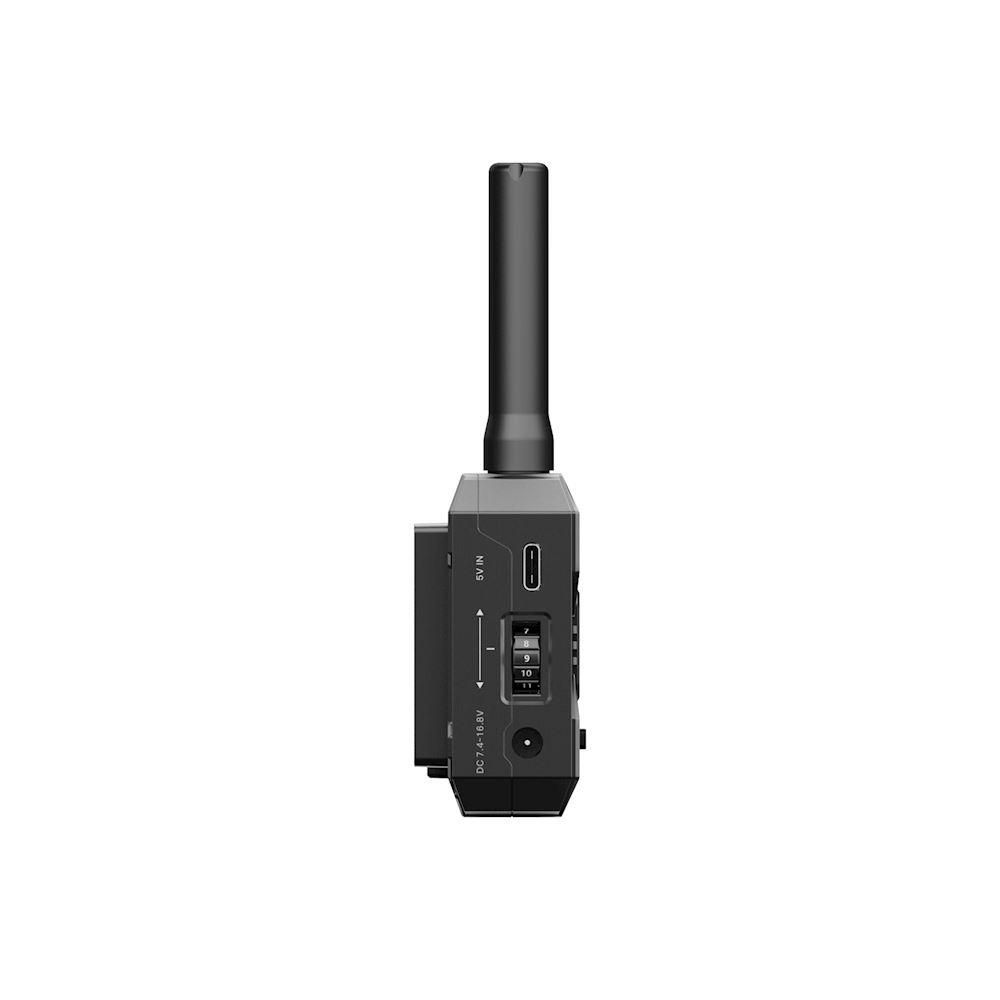

Svaka jedinica može se napajati NP-F550/750/970 baterijom, putem DC 7,4–16,8 V ili putem USB-C 5 V iz izvora napajanja s nazivnom strujom od najmanje 2 A. DC priključak je 5,5 × 2,1 mm s pozitivnim središnjim pinom. RX ima UVC podatkovni izlaz odvojen od USB-C napajanja. Baterije, napajanja i kabeli za napajanje prodaju se zasebno; USB-C priključak ne funkcionira kao punjač za NP-F.

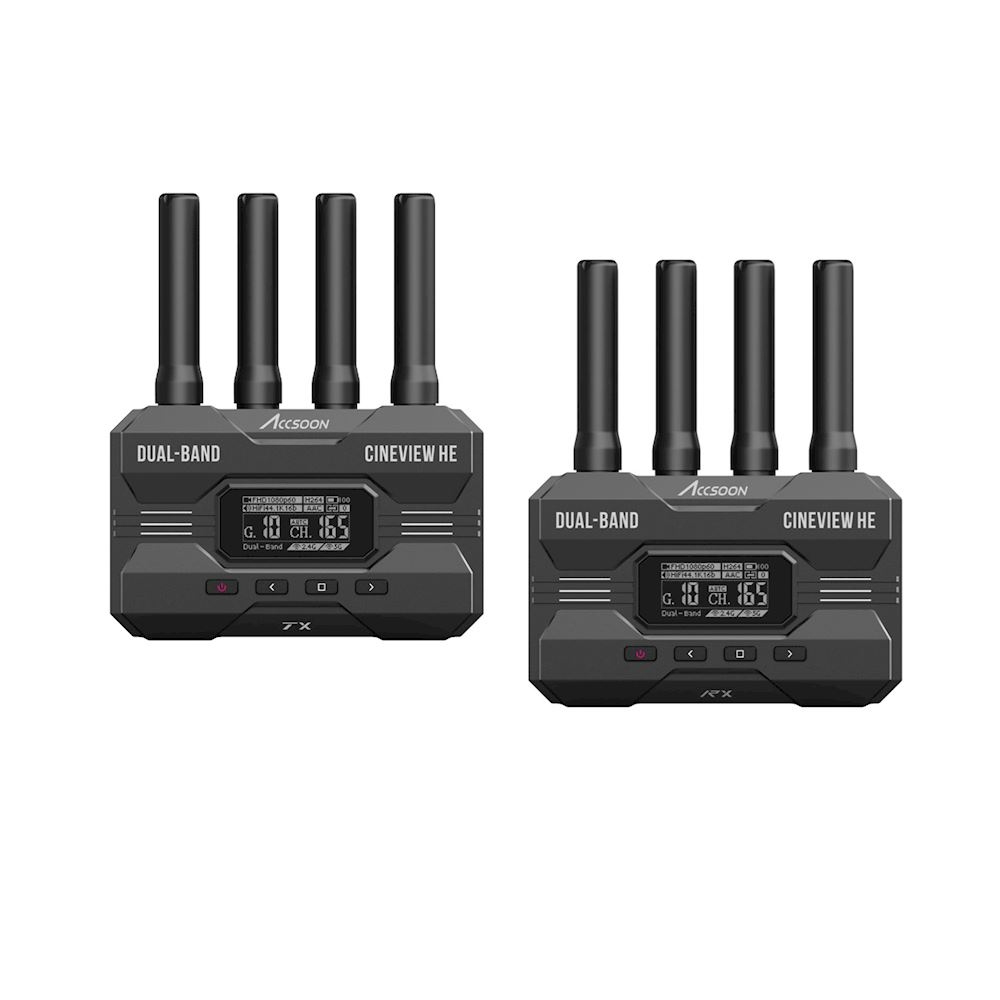

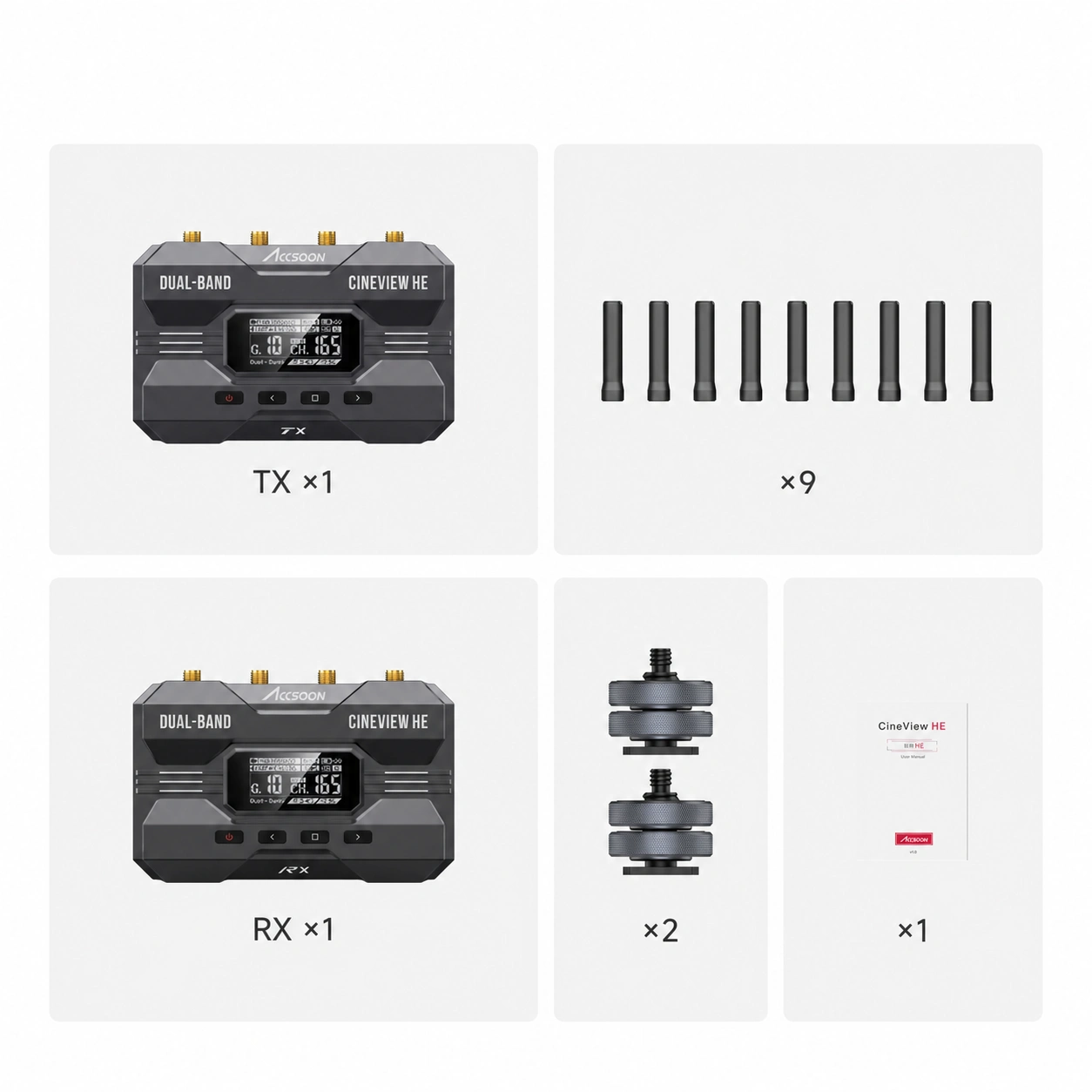

Komplet za jednu kameru i jedan monitor

Standardni paket 1TX + 1RX sadrži predajnik, prijemnik, devet antena, dva adaptera za hladnu stopicu i korisnički priručnik. Osam antena ugrađeno je u oba uređaja; deveta je rezervna. Odaberite vlastite HDMI kabele, napajanje i, po potrebi, USB-C podatkovni kabel koji odgovaraju vašoj konfiguraciji. Ovaj dijagram ne pokriva pakiranje za samostalni TX, RX ili set 1T4R.
