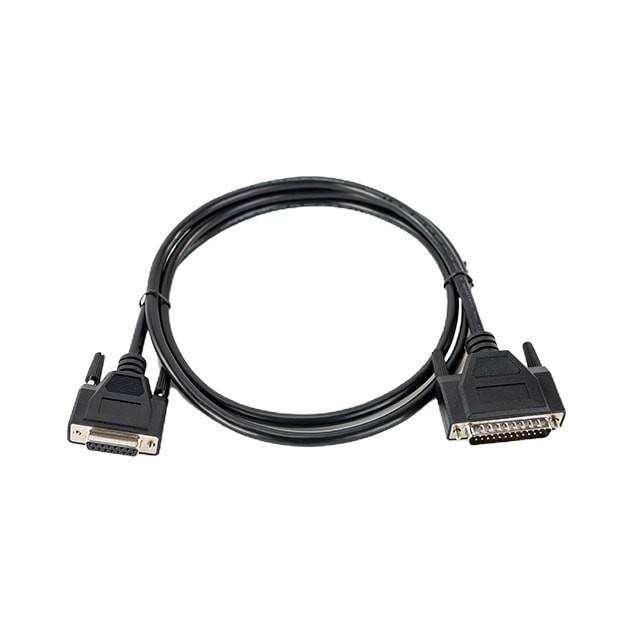

Hollyland HL-TCB03 tally kabel DB25 muški – DB15 ženski

Tally kabel Hollyland HL-TCB03 spaja video mikser s tally stanicom sustava Hollyland Wireless Tally System. Muški priključak DB25 ide u Tally ulaz (DB25) stanice, a na drugom kraju je priključak DB15 ženski za tally izlaz miksera. Koja tipka PGM i PVW pripada kojoj kameri, stanica nauči sama. Preko DB25 sustav podržava do 12 kamera.

Bežičnom tally sustavu od video miksera treba samo jedan podatak: koja je kamera u programu, a koja u pregledu. Ovaj ga kabel prenosi s priključka DB15 ženski na mikseru do tally stanice, a ona ga radijski šalje tally svjetlima na kamerama do 800 m daleko.

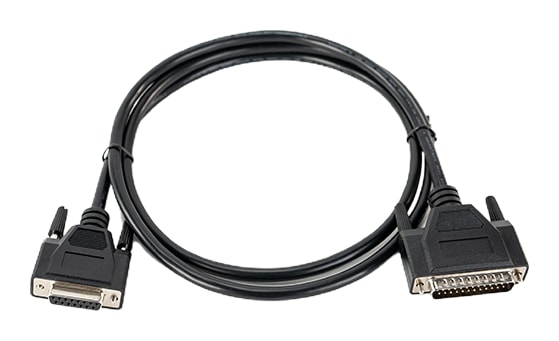

Tally od miksera do stanice

Originalni Hollyland kabel s priključcima DB25 muški – DB15 ženski za Wireless Tally System.

DB25 → DB15Wireless Tally Systemdo 12 kanalaPGM / PVW

Kako se spaja

Muški DB25 u Tally ulaz (DB25) tally stanice, DB15 ženski u tally izlaz video miksera. Stanica zatim bežično šalje stanje PGM i PVW tally svjetlima.

Odabir prema priključku

Kabel birajte prema tally izlazu miksera – na strani miksera ima priključak DB15 ženski.

Učenje redoslijeda

Redoslijed tipki PGM i PVW tally stanica nauči sama, ručno mapiranje kanala otpada.

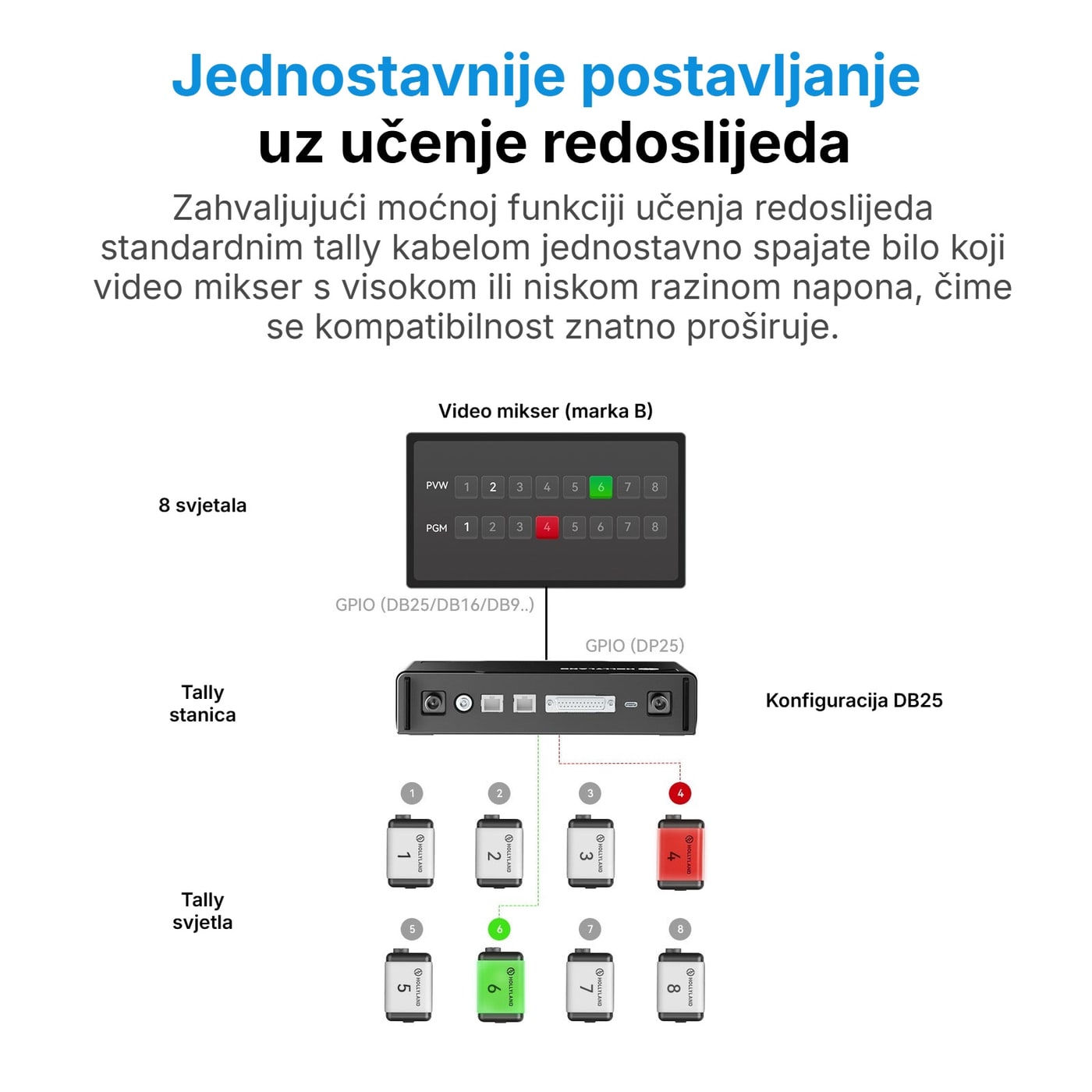

Spajanje: video mikser → tally stanica → tally svjetla

Tally kabel vodi signal s tally izlaza video miksera do tally stanice. Pri prvom spajanju stanica učenjem redoslijeda utvrđuje koja tipka PGM i PVW na mikseru pripada kojoj kameri – dovoljno je redom pritisnuti tipke koje stanica traži na zaslonu.

Tally ulaz (DB25) na tally stanici

Muški priključak DB25 ide u Tally ulaz (DB25) na stražnjoj ploči tally stanice, izveden kao ženski DB25. Pokraj njega stanica ima tally ulaz RJ45, prolazni RJ45 priključak za video mikser, napajanje DC i dva TNC priključka antene.

Do 12 kanala preko DB25

Ulaz DB25 podržava najviše 12 kanala dvobojnog tallyja, ulaz RJ45 do 16. Svako tally svjetlo kotačićem s brojevima dodjeljujete kameri; crveno prikazuje program (PGM), zeleno pregled (PVW).
