Hollyland HL-TCB06 tally kabel DB25 muški – HDB15 muški

Tally kabel Hollyland HL-TCB06 spaja video mikser s tally stanicom sustava Hollyland Wireless Tally System. Muški priključak DB25 ide u Tally ulaz (DB25) stanice, a na drugom kraju je priključak HDB15 muški za tally izlaz miksera. Namijenjen je video mikserima DeviceWell HDS7305, HDS-9105, HDS-9106. Preko DB25 sustav podržava do 12 kamera.

Bežičnom tally sustavu od video miksera treba samo jedan podatak: koja je kamera u programu, a koja u pregledu. Ovaj ga kabel prenosi s priključka HDB15 muški na mikseru do tally stanice, a ona ga radijski šalje tally svjetlima na kamerama do 800 m daleko.

Tally od miksera do stanice

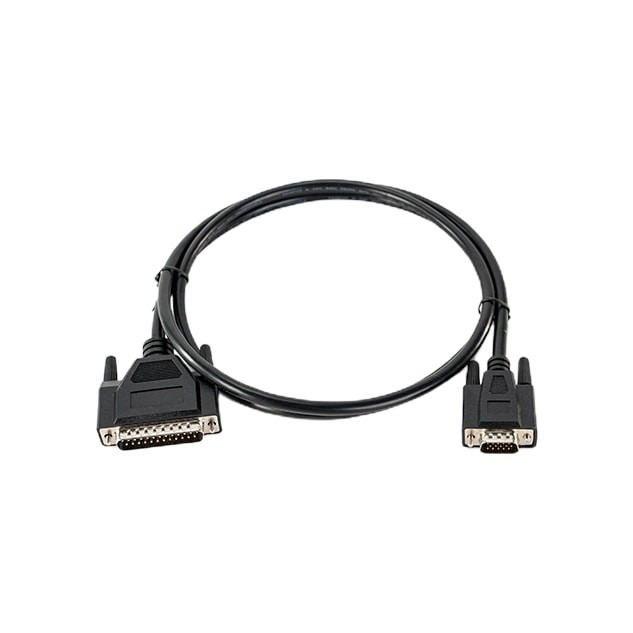

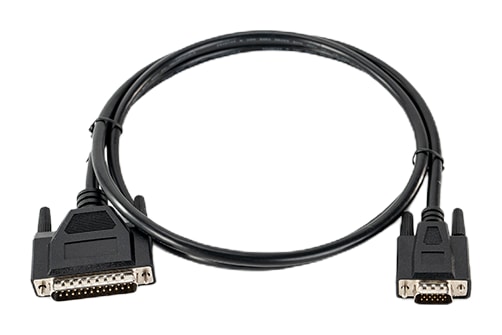

Originalni Hollyland kabel s priključcima DB25 muški – HDB15 muški za Wireless Tally System.

DB25 → HDB15Wireless Tally Systemdo 12 kanalaPGM / PVW

Kako se spaja

Muški DB25 u Tally ulaz (DB25) tally stanice, HDB15 muški u tally izlaz video miksera. Stanica zatim bežično šalje stanje PGM i PVW tally svjetlima.

Za ove video miksere

DeviceWell HDS7305, HDS-9105, HDS-9106.

Učenje redoslijeda

Redoslijed tipki PGM i PVW tally stanica nauči sama, ručno mapiranje kanala otpada.

Spajanje: video mikser → tally stanica → tally svjetla

Tally kabel vodi signal s tally izlaza video miksera do tally stanice. Pri prvom spajanju stanica učenjem redoslijeda utvrđuje koja tipka PGM i PVW na mikseru pripada kojoj kameri – dovoljno je redom pritisnuti tipke koje stanica traži na zaslonu.

Tally ulaz (DB25) na tally stanici

Muški priključak DB25 ide u Tally ulaz (DB25) na stražnjoj ploči tally stanice, izveden kao ženski DB25. Pokraj njega stanica ima tally ulaz RJ45, prolazni RJ45 priključak za video mikser, napajanje DC i dva TNC priključka antene.

Do 12 kanala preko DB25

Ulaz DB25 podržava najviše 12 kanala dvobojnog tallyja, ulaz RJ45 do 16. Svako tally svjetlo kotačićem s brojevima dodjeljujete kameri; crveno prikazuje program (PGM), zeleno pregled (PVW).
