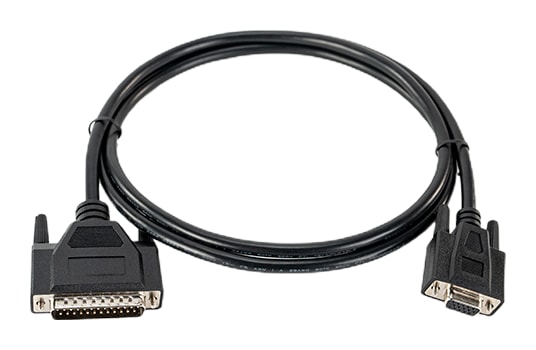

Hollyland HL-TCB07 tally kabel DB25 muški – HDB15 ženski

Tally kabel Hollyland HL-TCB07 spaja video mikser s tally stanicom sustava Hollyland Wireless Tally System. Muški priključak DB25 ide u Tally ulaz (DB25) stanice, a na drugom kraju je priključak HDB15 ženski za tally izlaz miksera. Namijenjen je video mikserima Datavideo HS1200, HS1300, HS1500T, HS1600T, SE500, SE500HD, SE650. Preko DB25 sustav podržava do 12 kamera.

Bežičnom tally sustavu od video miksera treba samo jedan podatak: koja je kamera u programu, a koja u pregledu. Ovaj ga kabel prenosi s priključka HDB15 ženski na mikseru do tally stanice, a ona ga radijski šalje tally svjetlima na kamerama do 800 m daleko.

Tally od miksera do stanice

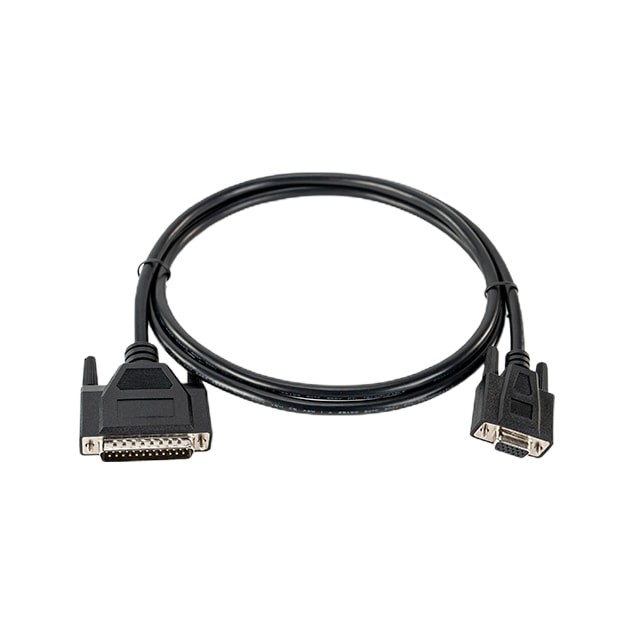

Originalni Hollyland kabel s priključcima DB25 muški – HDB15 ženski za Wireless Tally System.

DB25 → HDB15Wireless Tally Systemdo 12 kanalaPGM / PVW

Kako se spaja

Muški DB25 u Tally ulaz (DB25) tally stanice, HDB15 ženski u tally izlaz video miksera. Stanica zatim bežično šalje stanje PGM i PVW tally svjetlima.

Za ove video miksere

Datavideo HS1200, HS1300, HS1500T, HS1600T, SE500, SE500HD, SE650.

Učenje redoslijeda

Redoslijed tipki PGM i PVW tally stanica nauči sama, ručno mapiranje kanala otpada.

Spajanje: video mikser → tally stanica → tally svjetla

Tally kabel vodi signal s tally izlaza video miksera do tally stanice. Pri prvom spajanju stanica učenjem redoslijeda utvrđuje koja tipka PGM i PVW na mikseru pripada kojoj kameri – dovoljno je redom pritisnuti tipke koje stanica traži na zaslonu.

Tally ulaz (DB25) na tally stanici

Muški priključak DB25 ide u Tally ulaz (DB25) na stražnjoj ploči tally stanice, izveden kao ženski DB25. Pokraj njega stanica ima tally ulaz RJ45, prolazni RJ45 priključak za video mikser, napajanje DC i dva TNC priključka antene.

Do 12 kanala preko DB25

Ulaz DB25 podržava najviše 12 kanala dvobojnog tallyja, ulaz RJ45 do 16. Svako tally svjetlo kotačićem s brojevima dodjeljujete kameri; crveno prikazuje program (PGM), zeleno pregled (PVW).
