Tilta Komplet motora Nucleus-M I

Tilta Nucleus-M Motor Kit I dodatni je motor za bežično upravljanje objektivom Nucleus-M sa spojnim kabelom 7pin–7pin (55 cm). Proširuje komplet za još jedan kanal — fokus, blendu ili zum — i držačem motora steže se na šipke 15 ili 19 mm. Napaja se lančano sa sljedećeg motora Nucleus-M ili s P-Tap kabela, a upravlja njime FIZ ručna jedinica ili ručke Nucleus-M.

Tilta Nucleus-M Motor Kit I osnovni je gradivni element sustava Nucleus-M: jedan motor sa zupčanikom motora 0,8 MOD i držačem za šipku, uz to spojni kabel 7pin–7pin. Dodaje se postojećem kompletu kad treba drugi ili treći kanal — fokus, blenda i zum odvojeno.

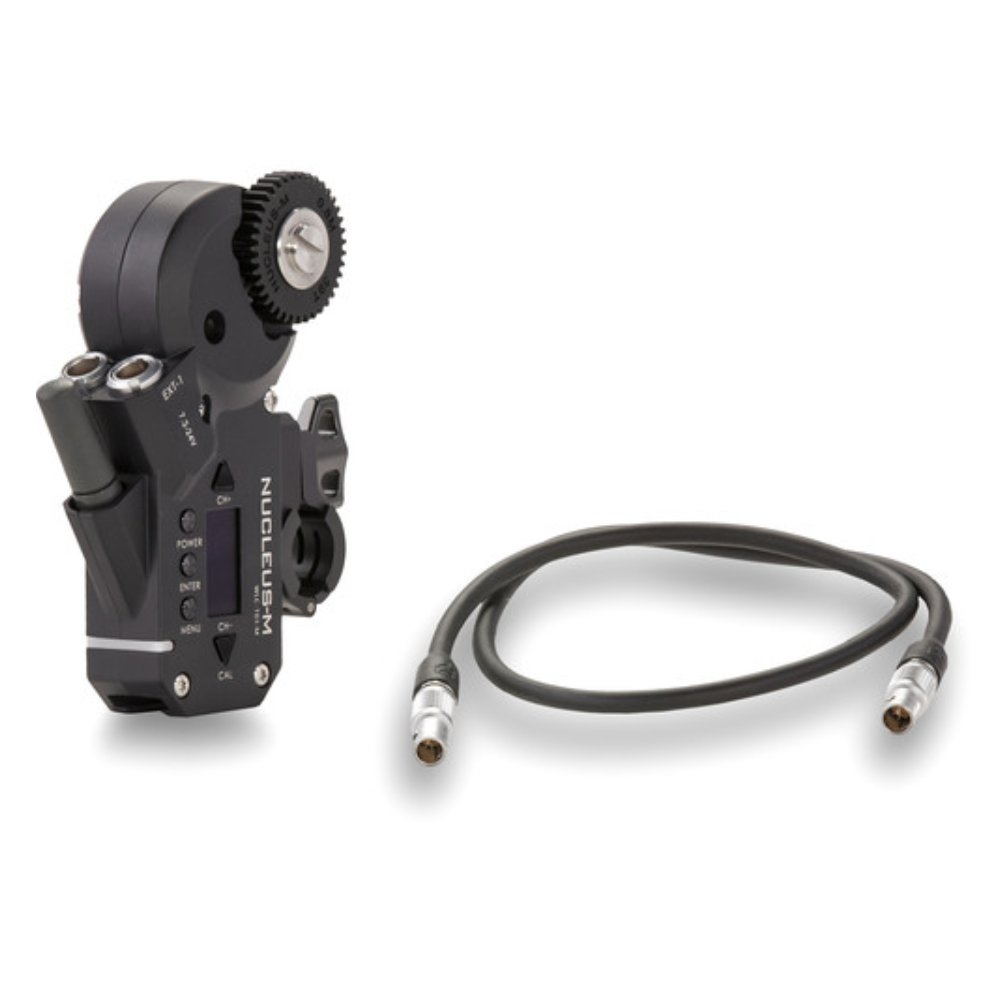

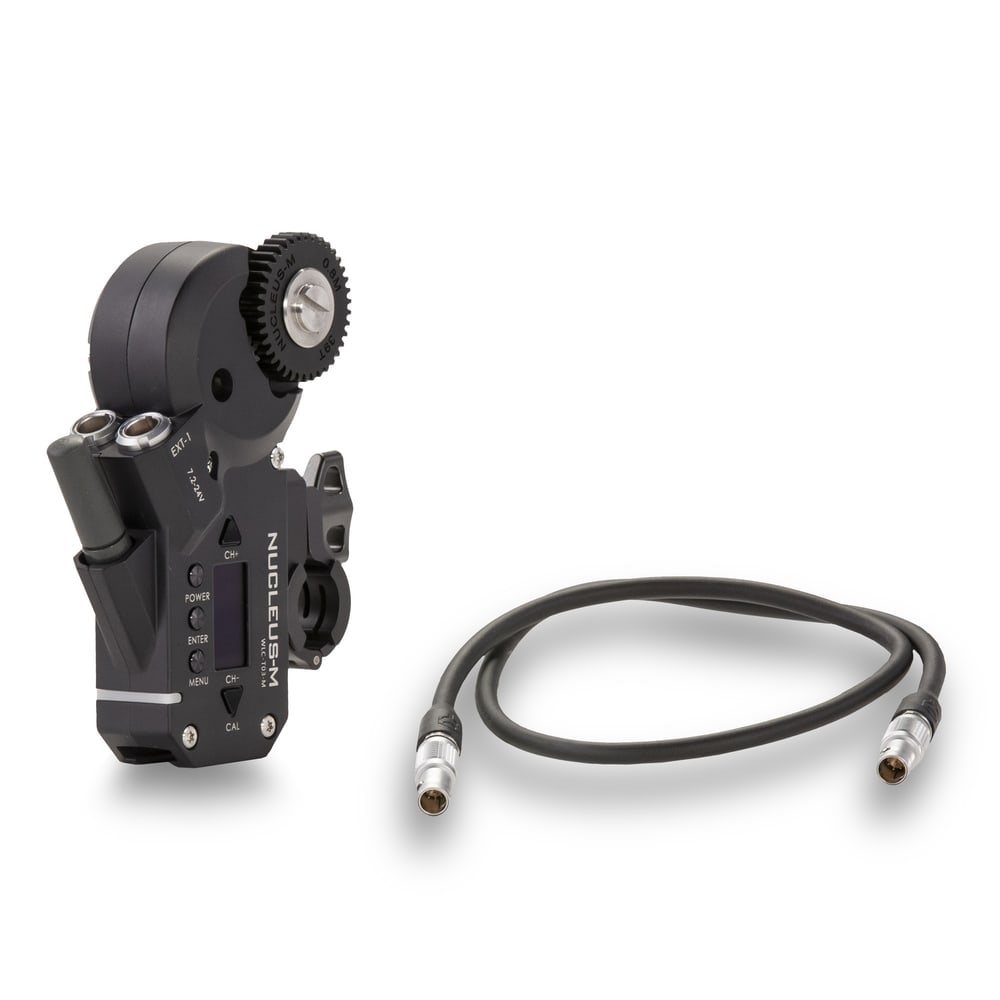

Motor i kabel u jednom kompletu

U paketu su motor Nucleus-M i spojni kabel 7pin–7pin duljine 55 cm. Kabel prenosi napajanje i komunikaciju: prvi motor u lancu dobiva struju iz napojnog kabela P-Tap – 7pin, daljnji se motori lančano spajaju upravo ovim kabelom i ne trebaju dodatni izvor.

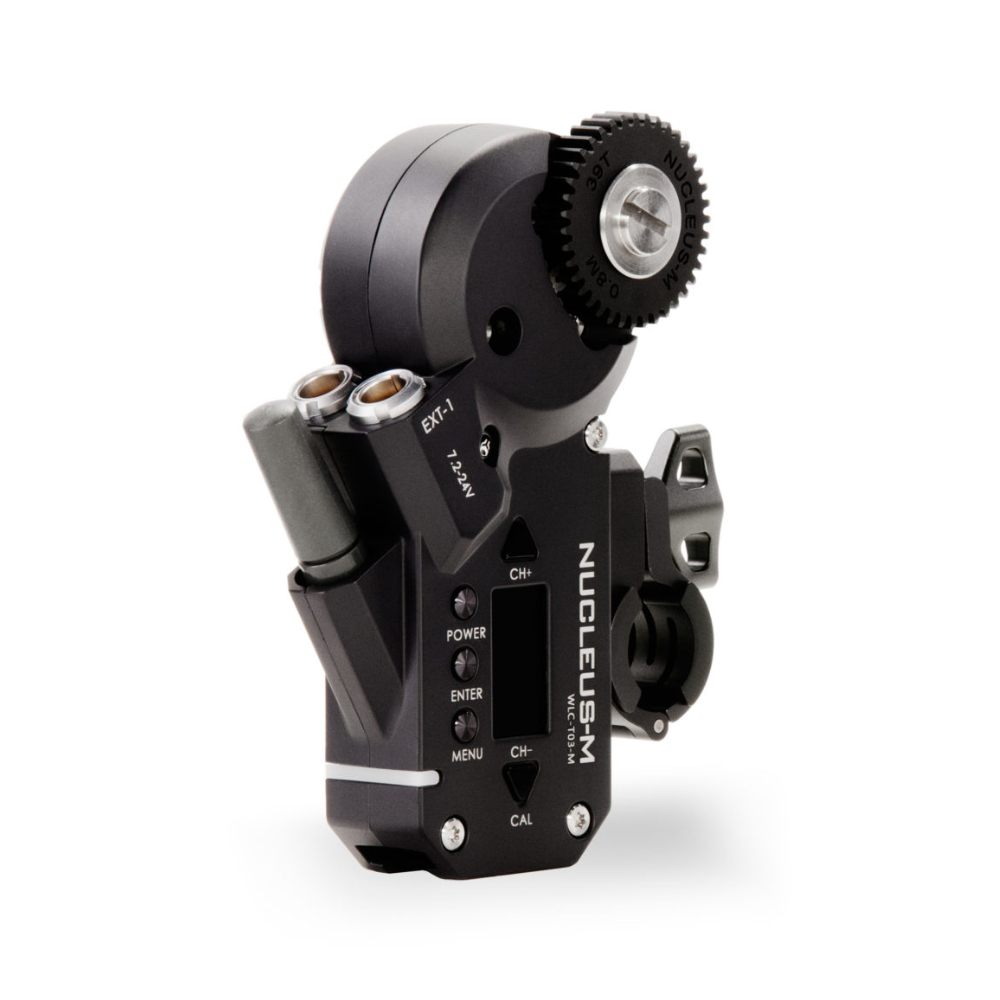

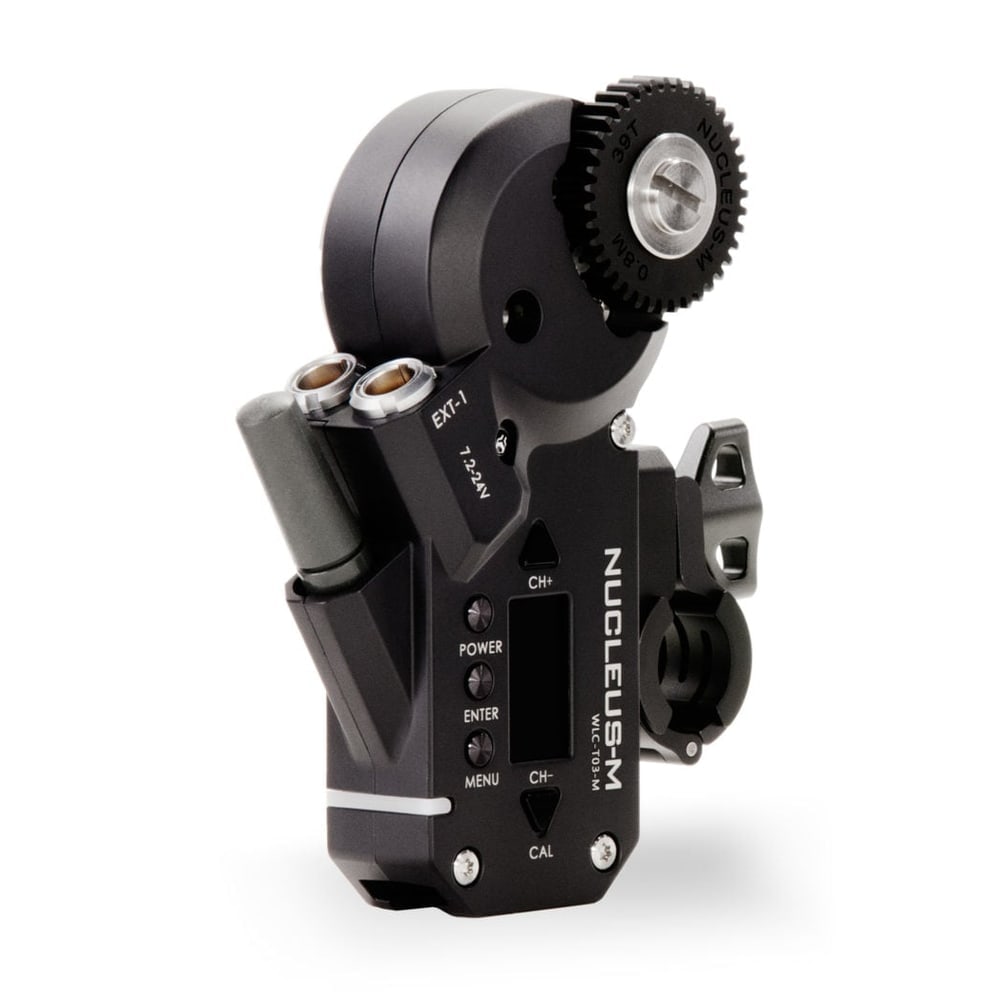

Zupčanik motora 0,8 MOD i dva 7pin priključka

Motor tvornički ima zupčanik motora 0,8 MOD koji zahvaća zupčaste prstenove filmskih objektiva; za druge korake dostupni su zamjenski zupčanici 0,4 do 0,7 MOD. Dva 7pin priključka služe lančanom spajanju, a u slobodni se priključak spaja run/stop kabel kojim FIZ ručna jedinica ili ručke pokreću snimanje kamere. Kalibracija krajnjih položaja automatska je, kod objektiva bez graničnika ručna.

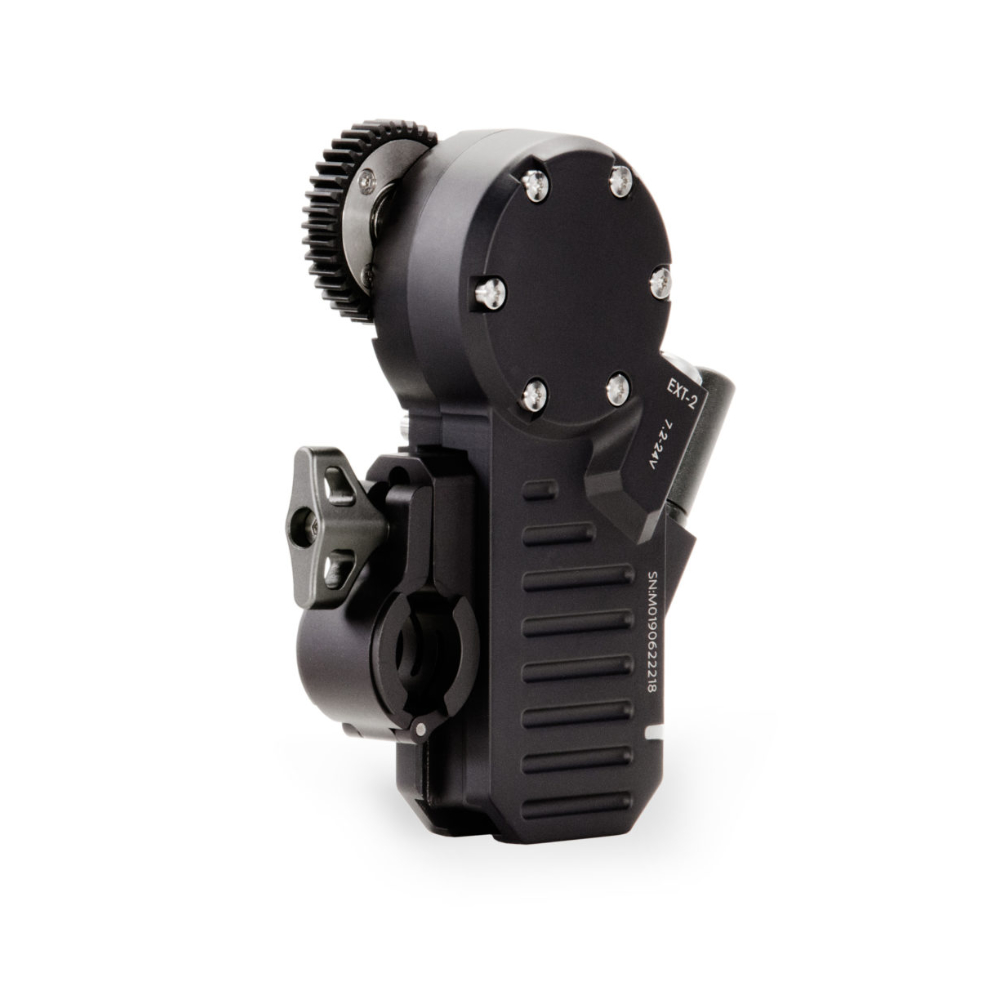

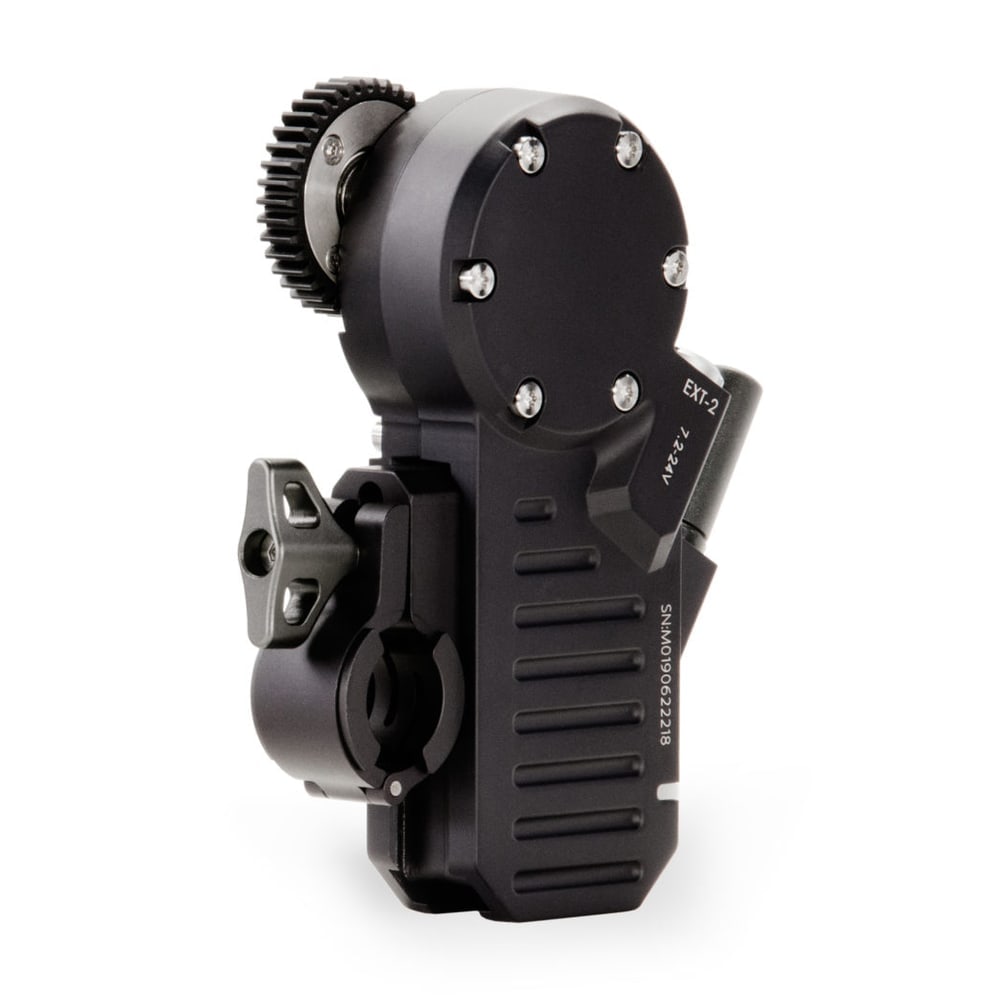

Držač za šipke 15 i 19 mm

Držač motora za šipku zateže se vijkom s ručicom i drži motor na šipkama 15 mm i 19 mm — motor jednako sigurno sjeda na lagani rig kao i na studijsku postavu. Kućište motora od aluminijske je legure i nehrđajućeg čelika u sivoj izvedbi Tilta Gray koja se slaže s ostalim dijelovima Nucleus-M. Motorom upravlja FIZ ručna jedinica ili ručke Nucleus-M; zahvaljujući kompatibilnosti unatrag vodi ga i FIZ ručna jedinica Nucleus-M II.

Sustav Tilta Nucleus-M

Nucleus-M (serija WLC-T03) bežično je upravljanje objektivom: motori na šipkama 15/19 mm okreću fokus, blendu i zum, ručna jedinica FIZ ili ručke s kotačićem upravljaju njima na daljinu, a napajanje ide 7-pinskim kabelima — s P-Tap ploče ili lančano s motora na motor. Dijelovi serije WLC-T03 se kombiniraju: zupčanici motora, kabeli, adapteri ručki, most i kofer pripadaju istom sustavu, uključujući ovaj dio.
