Tilta Nucleus-M II 7-Pin to RCP2 9-Pin Control Cable (50cm)

Tilta TCB-7P-9P-50 upravljački je kabel sustava Nucleus-M II za kamere RED s 9-pinskim portom EXT: utikač 7pin (0B) u priključak motora Nucleus-M II, kutni utikač 9pin (0B) u port EXT kamere. Kamera prima naredbe protokolom RCP2, pa se s FIZ ručne jedinice Nucleus-M II bežično pokreće snimanje te mijenjaju ISO, vrijeme zatvarača ili balans bijele. Duljina 50 cm; za RED KOMODO, KOMODO-X i V-RAPTOR.

Tilta TCB-7P-9P-50 spaja motor Nucleus-M II s 9-pinskim portom EXT kamere RED. Motor je ionako na rigu i ima slobodan priključak 7pin — kabel od njega radi upravljačku liniju do kamere, pa fokuser na FIZ ručnoj jedinici vidi stanje kamere i pokreće snimanje bez dodirivanja tijela.

7pin iz motora, 9pin u port EXT

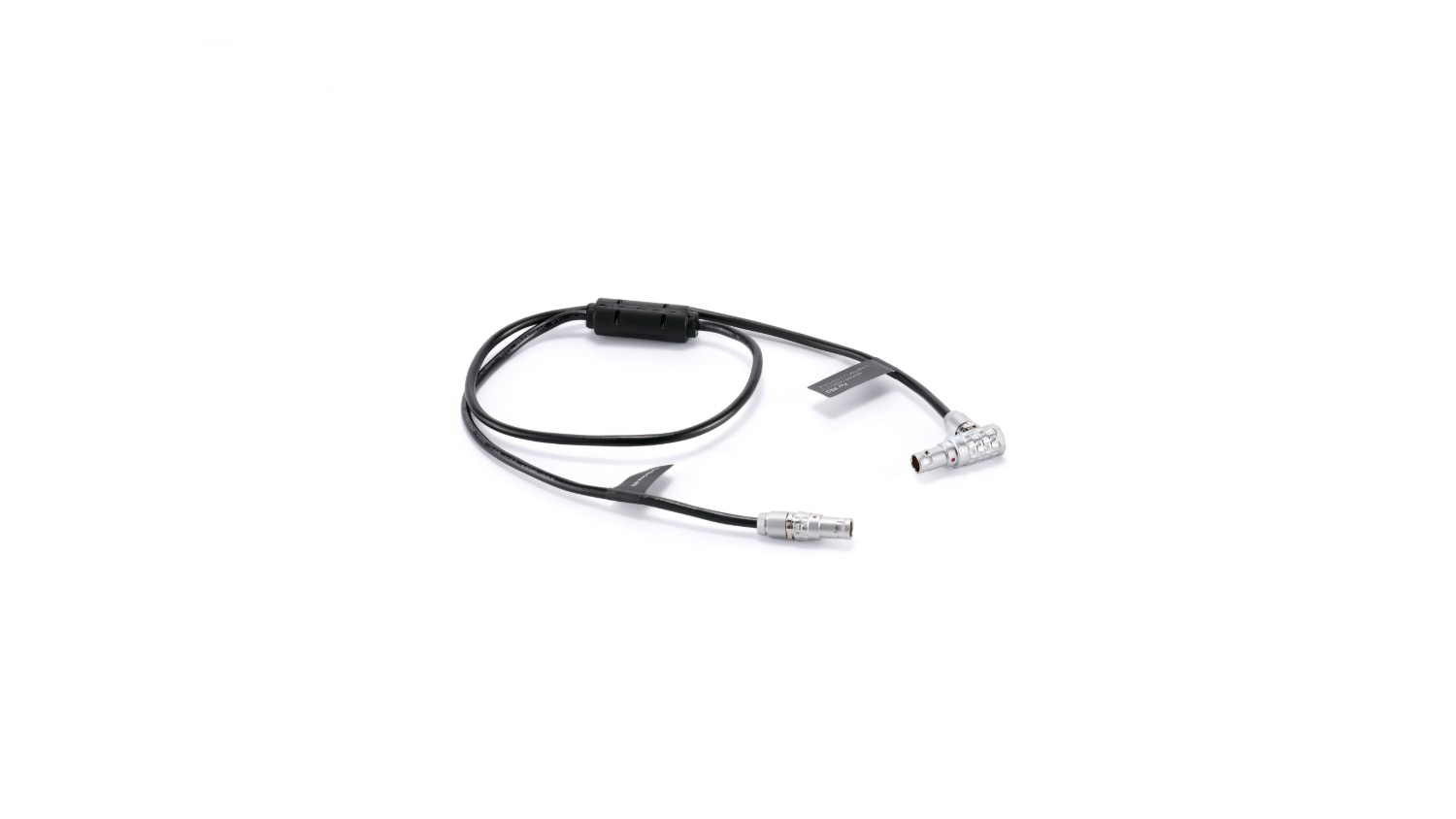

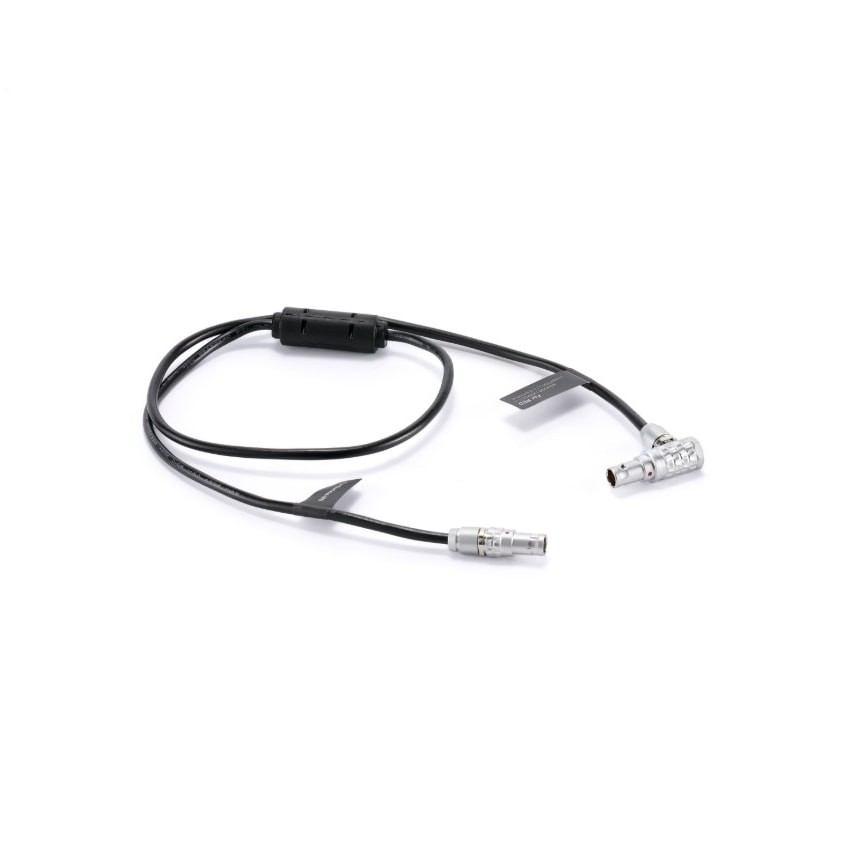

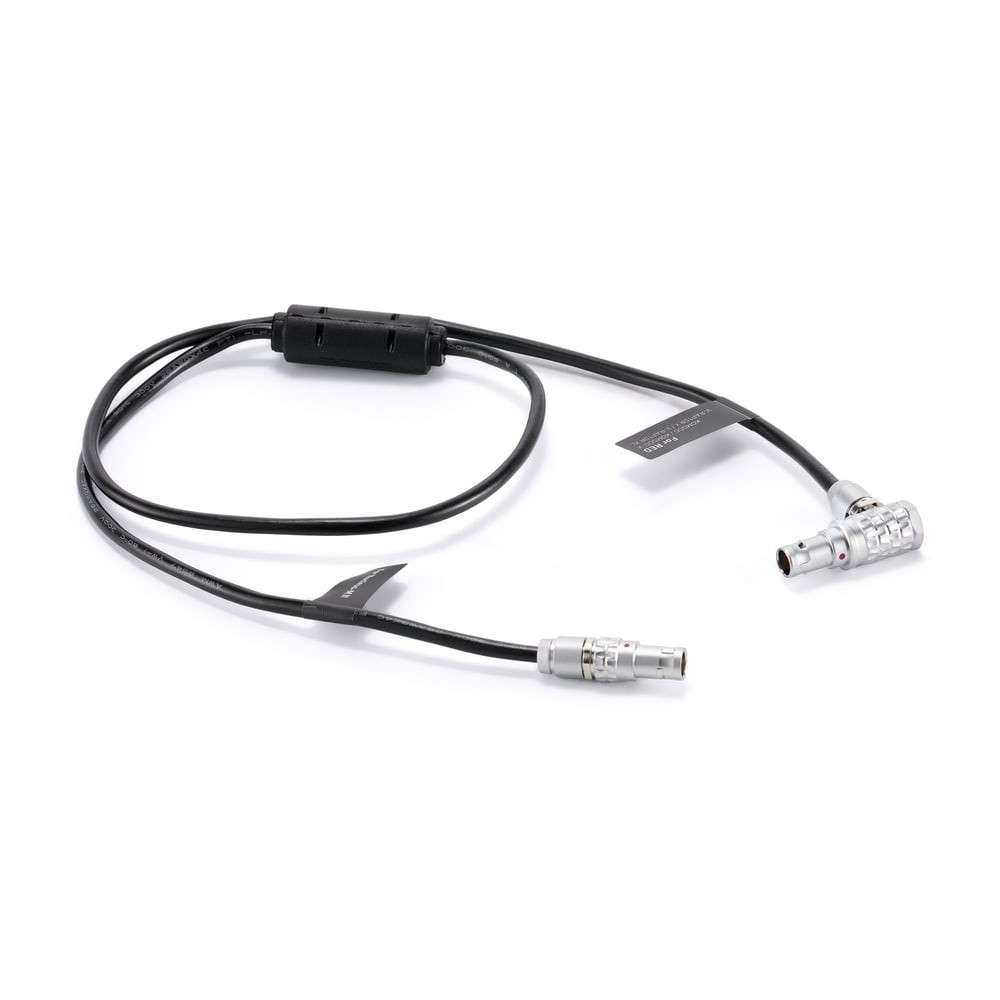

Utikač 7pin (0B) spaja se u slobodan priključak motora Nucleus-M II, a kutni utikač 9pin (0B) na drugom kraju u port EXT kamere RED. Pravi kut drži kabel uz tijelo pa ne smeta bočnoj ručki ni kavezu. Kamera kabelom komunicira protokolom RCP2 (RED Control Protocol 2), pa FIZ ručna jedinica Nucleus-M II pokazuje trenutne vrijednosti i izravno ih mijenja. Kabel je ravan, dug 50 cm, s feritnom jezgrom kod priključka motora.

Što se može upravljati s FIZ ručne jedinice

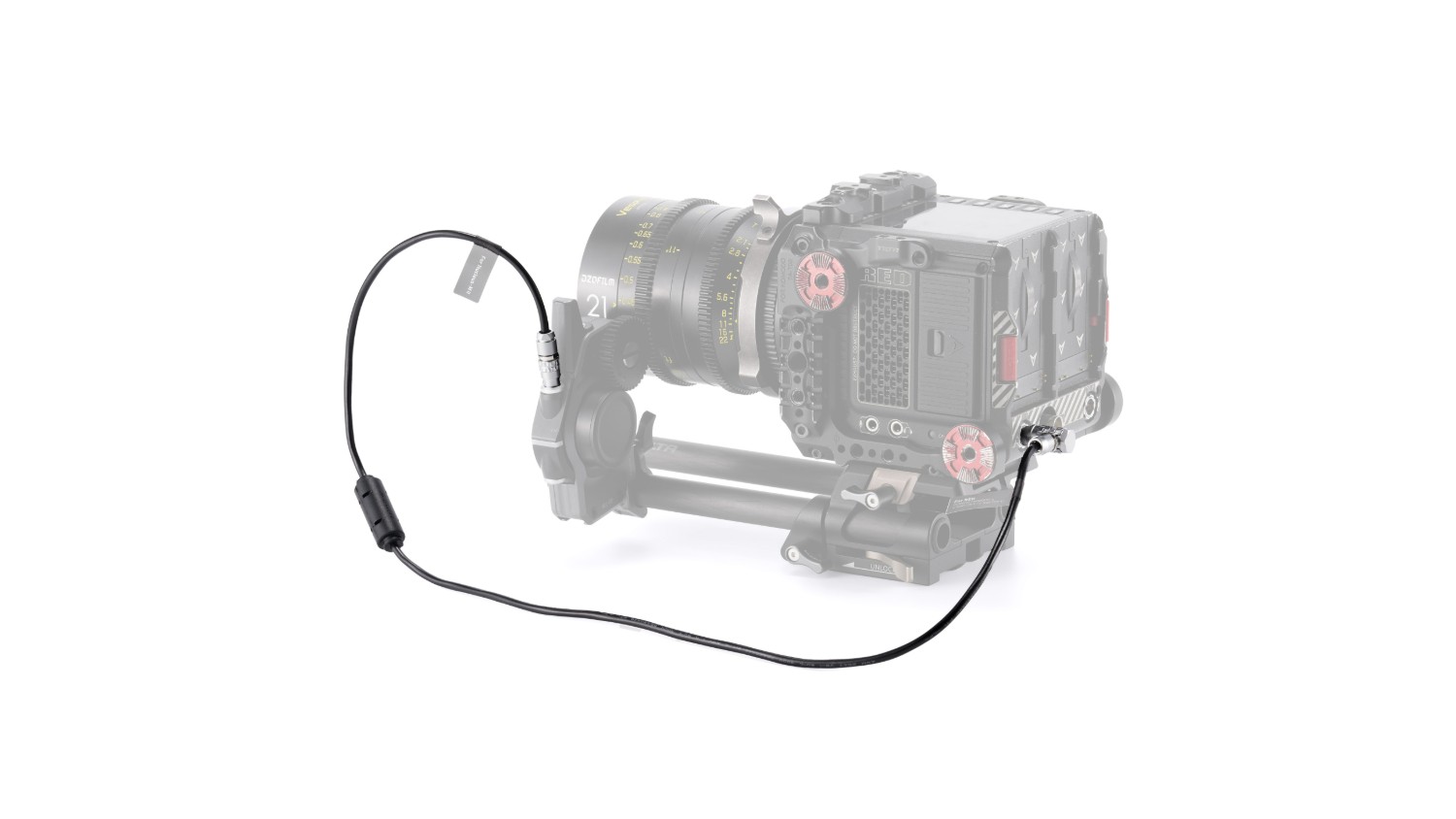

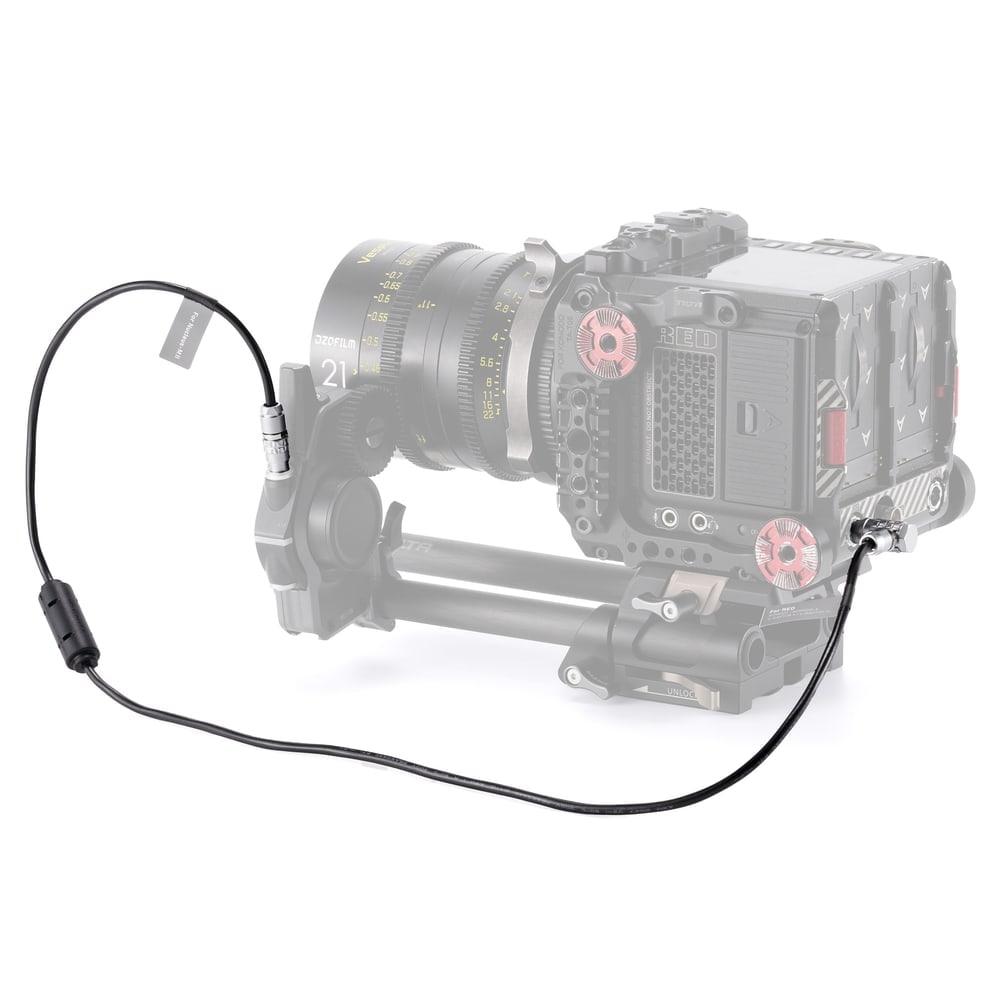

Linijom RCP2 s FIZ ručne jedinice pokreće se i zaustavlja snimanje (run/stop) te mijenjaju postavke kamere kao što su ISO, vrijeme zatvarača ili balans bijele; točan opseg ovisi o modelu kamere i njezinu firmveru. Prije prve uporabe treba ažurirati firmver FIZ ručne jedinice i motora. Kome treba samo run/stop, dovoljan je kabel run/stop; za kamere RED s 4-pinskim portom CTRL namijenjen je srodni kabel TCB-7P-RCP2-50. Na slici je kabel spojen na kameru RED.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
