Tilta Nucleus-M II 7-Pin to RCP2 Control Cable (50cm)

Tilta TCB-7P-RCP2-50 upravljački je kabel sustava Nucleus-M II: utikač 7pin (0B) u priključak motora Nucleus-M II i utikač 4pin (00B) u port CTRL kamera RED. Kamera prima naredbe protokolom RCP2, a s FIZ ručne jedinice Nucleus-M II bežično se pokreće snimanje te mijenjaju ISO, vrijeme zatvarača, temperatura boje i broj sličica. Duljina 50 cm; za RED KOMODO, KOMODO-X, V-RAPTOR X i V-RAPTOR XL.

Tilta TCB-7P-RCP2-50 povezuje motor Nucleus-M II s portom CTRL kamere RED. Motor je ionako na rigu i ima slobodan priključak 7pin — kabel od njega radi upravljačku liniju do kamere, pa fokuser na FIZ ručnoj jedinici vidi stanje kamere i pokreće snimanje bez dodirivanja tijela.

7pin iz motora, 4pin u port CTRL

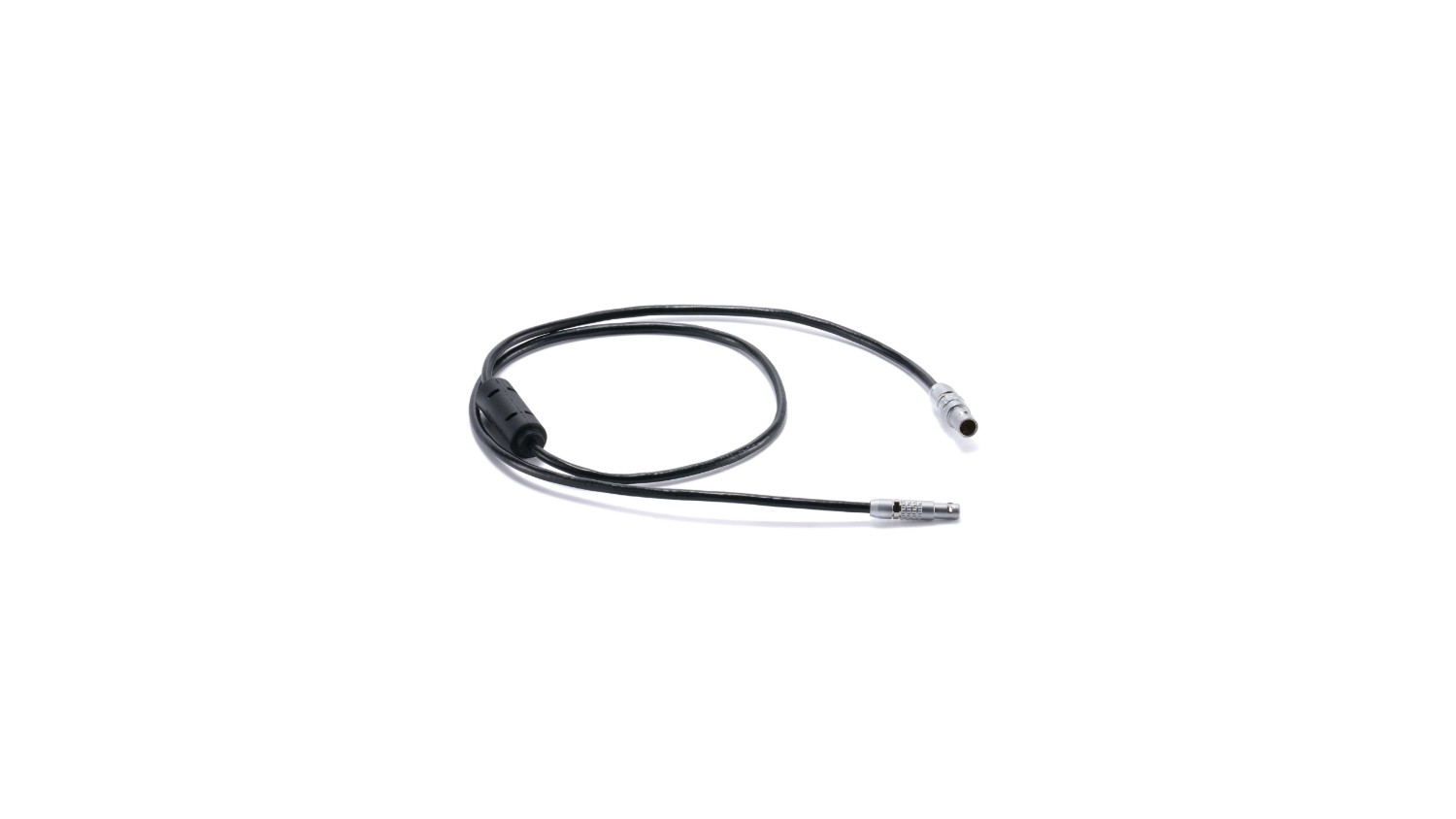

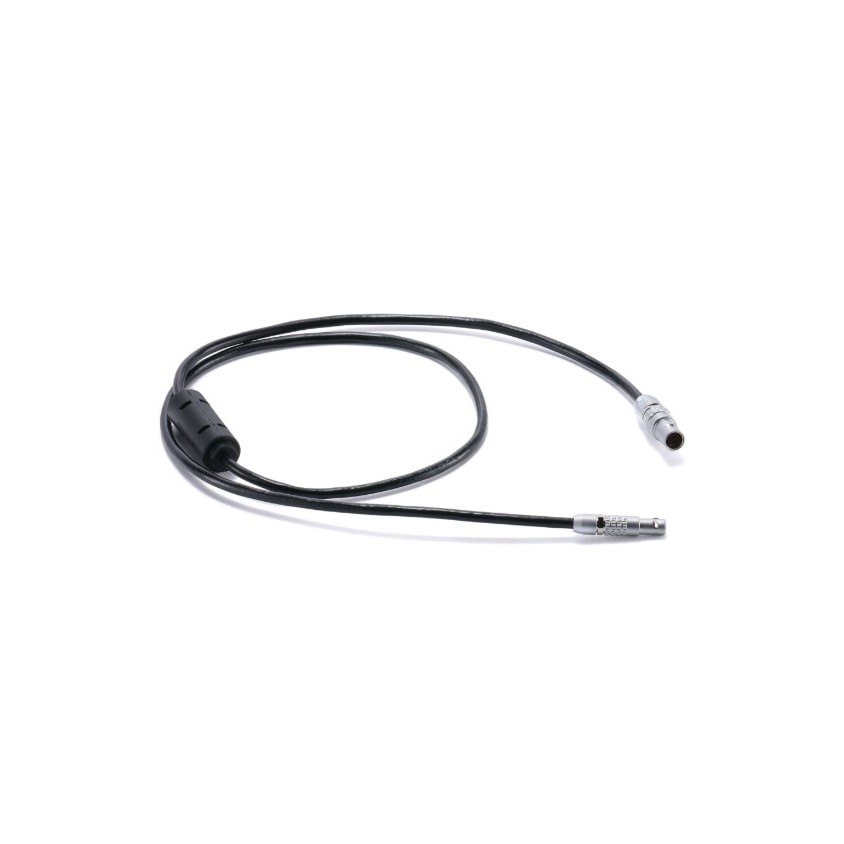

Utikač 7pin (0B) spaja se u slobodan priključak motora Nucleus-M II, a utikač 4pin (00B) na drugom kraju u port CTRL kamere RED. Kamera kabelom komunicira protokolom RCP2 (RED Control Protocol 2), pa su na FIZ ručnoj jedinici Nucleus-M II vidljive trenutne vrijednosti i mijenjaju se izravno s nje. Kabel je ravan, dug 50 cm, s feritnom jezgrom kod priključka motora; doseže od motora na šipkama od 15 mm do porta na boku tijela kamere.

Što se može upravljati s FIZ ručne jedinice

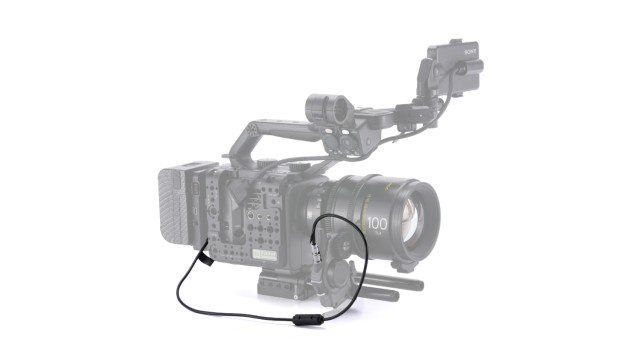

Kod RED KOMODO, KOMODO-X, V-RAPTOR X i V-RAPTOR XL kabel prenosi pokretanje i zaustavljanje snimanja (run/stop), ISO, vrijeme zatvarača, temperaturu boje i broj sličica. Razlučivost, otvor blende i prebacivanje AF/MF kod kamera RED s FIZ ručne jedinice ne mijenjaju se. Prije prve uporabe treba ažurirati firmver FIZ ručne jedinice i motora. Kome treba samo run/stop, dovoljan je kabel run/stop; za 9-pinski port EXT namijenjen je srodni kabel TCB-7P-9P-50. Na slici je kabel na kameri RED V-RAPTOR s motorom Nucleus-M II na šipkama.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
