Blackmagic Design Universal Videohub 288 Crosspoint

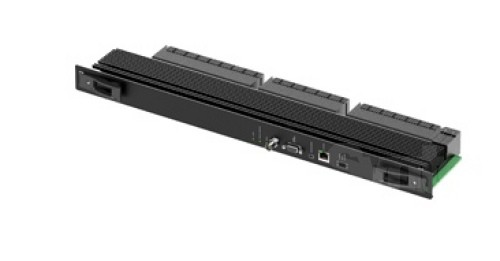

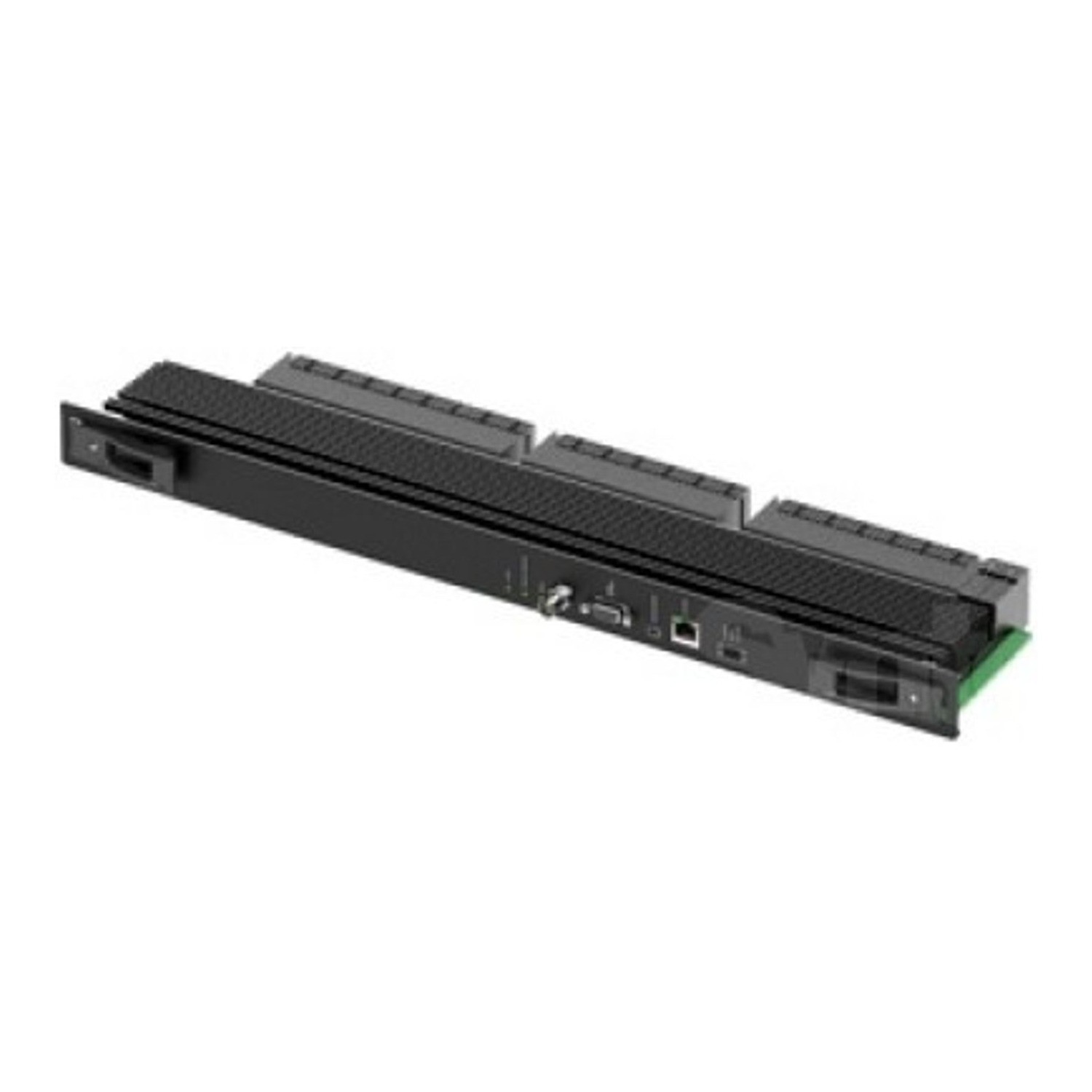

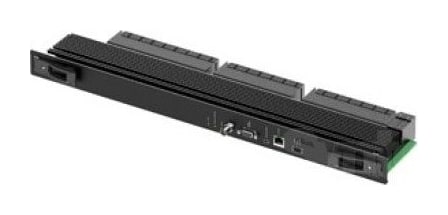

Kartica Universal Videohub 288 Crosspoint upravljačka je i preklopna jezgra okvira Universal Videohub 288. Usmjerava do 288 × 288 SDI putanja i prebacuje pripadajuće priključke deck control. Ima Ethernet i RS-422 za upravljanje usmjerivačem, referentni ulaz, statusna svjetla i priključak alarma GPI; dvije kartice u okviru čine redundantno upravljanje.

Srce usmjerivača 288 × 288

Kartica prebacuje do 288 × 288 SDI i deck control te donosi upravljanje usmjerivačem, genlock i priključak alarma GPI.

288 × 288 SDI288 × 288 deck controlEthernet i RS-422Alarm GPIRedundancija

Druga kartica za rad 24/7

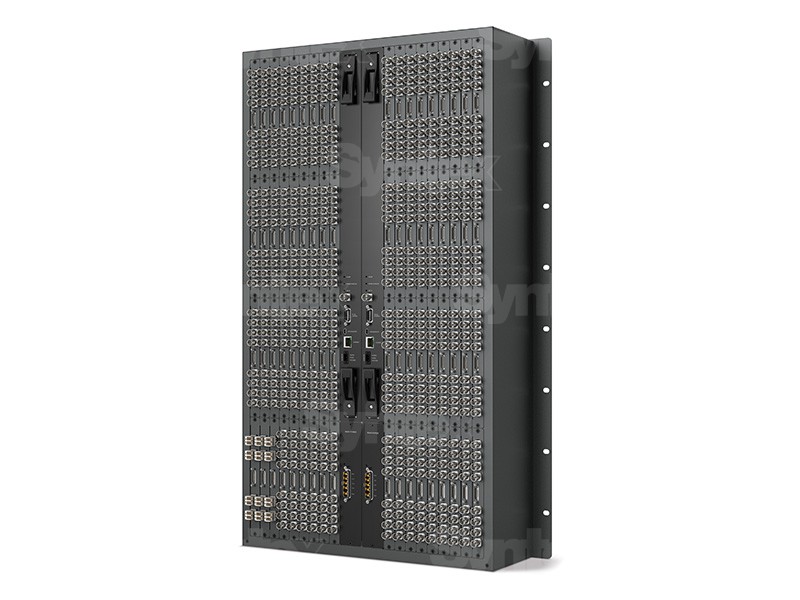

U okvir Universal Videohub 288 stanu dvije kartice Crosspoint 288 × 288 – druga osigurava redundanciju za neprekidan rad.

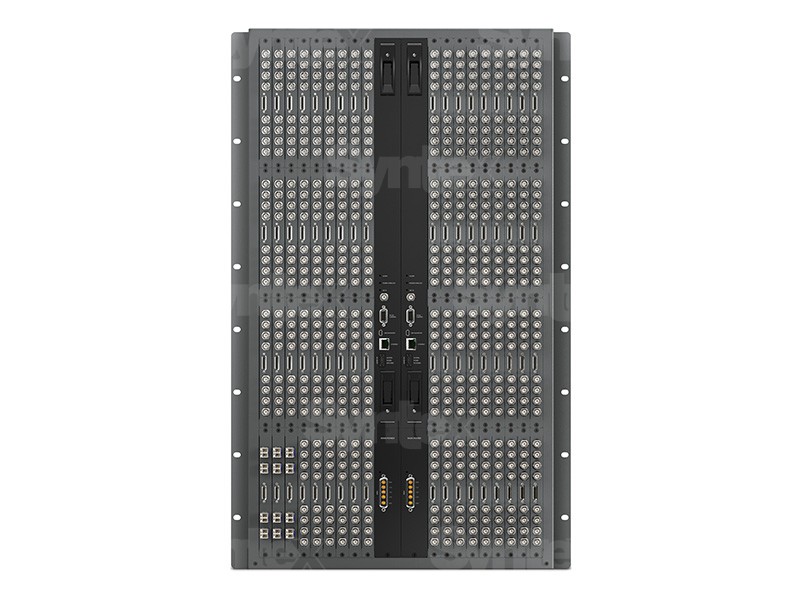

Okvir 288

Kartica je namijenjena okviru Universal Videohub 288.

Referenca

Ulaz BNC za Tri-Sync ili Black Burst.

Nadzor

Statusna svjetla i priključak alarma GPI.

Upravljanje

Ethernet za softver i ploče, RS-422 za sustave trećih strana.

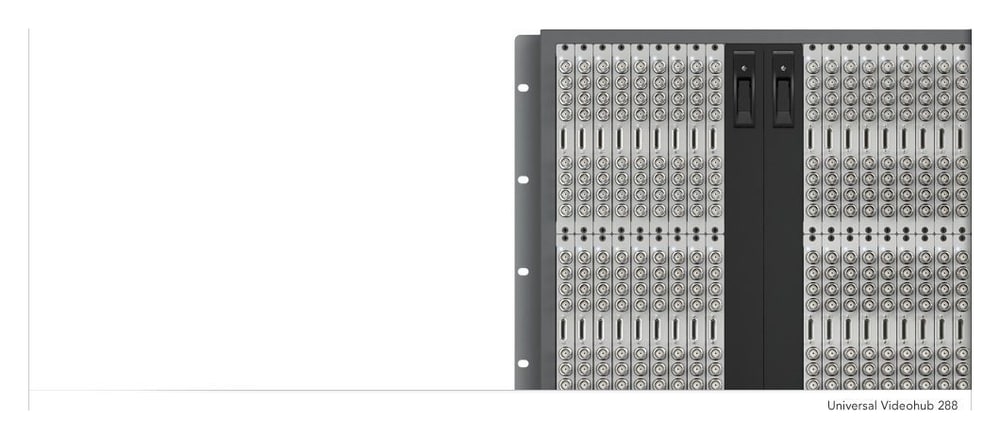

Upravljanje, sinkronizacija i nadzor na jednoj kartici

Na kartici su Ethernet za lokalnu mrežu i upravljačke ploče, serijski RS-422 za sustave trećih strana, USB 2.0, referentni ulaz BNC i priključak alarma GPI. Dvije kartice u okviru 288 čine redundantan preklopni i upravljački put.

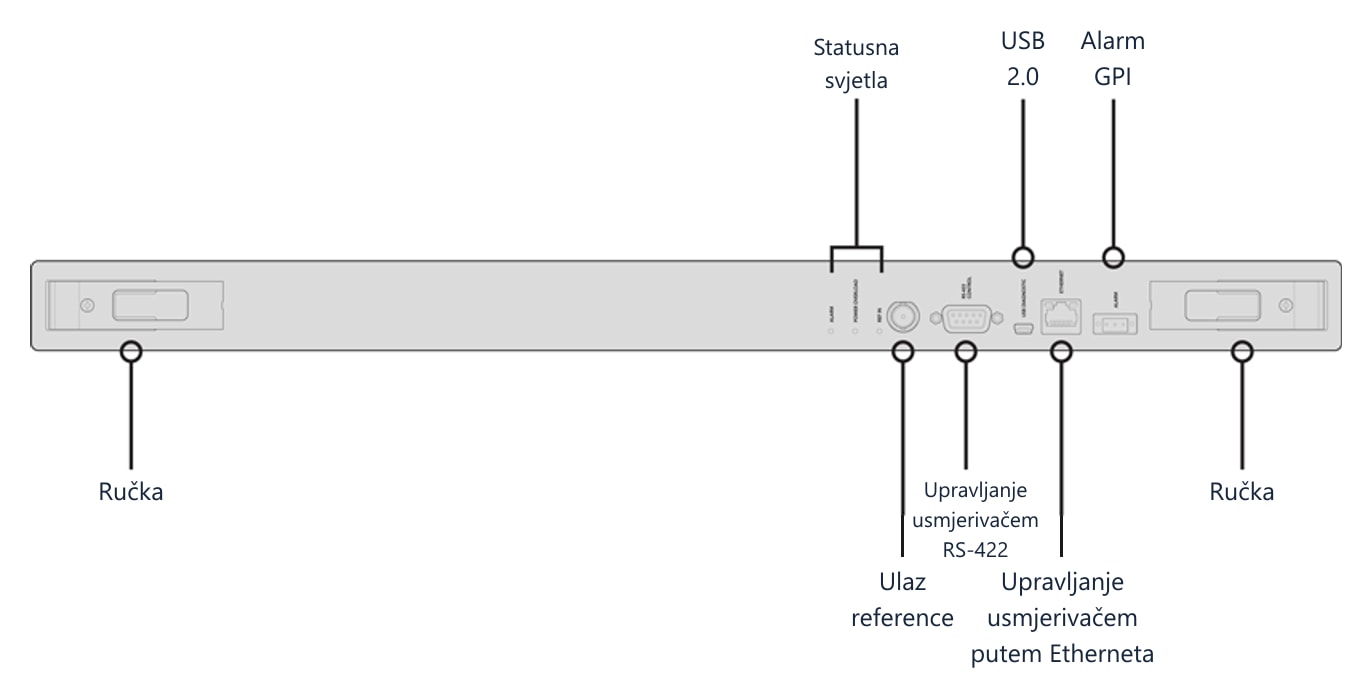

Prednja ploča kartice

Sa strana su ručke za izvlačenje kartice, a između njih statusna svjetla, referentni ulaz, RS-422 priključak za upravljanje usmjerivačem, USB 2.0, Ethernet i priključak alarma GPI.
