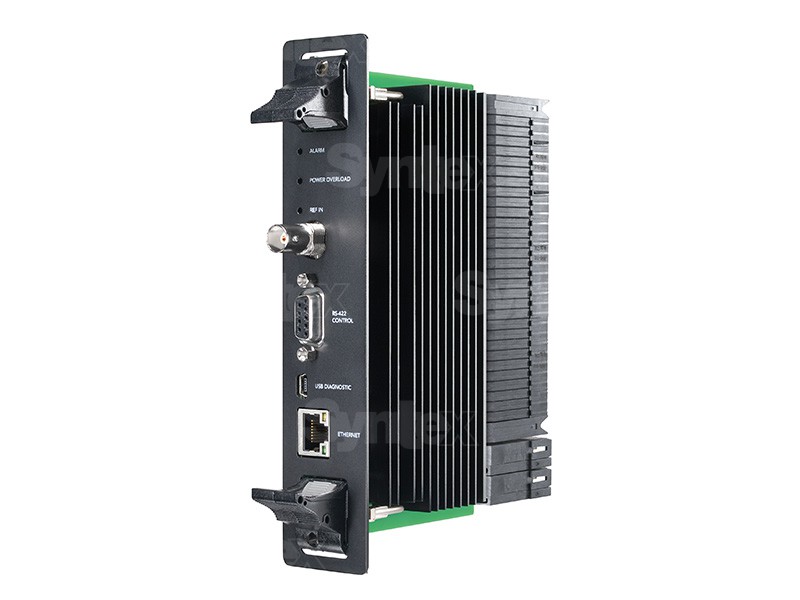

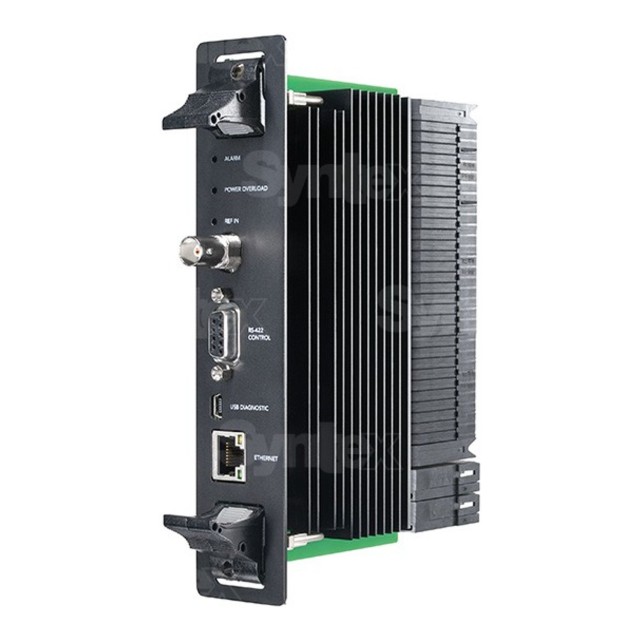

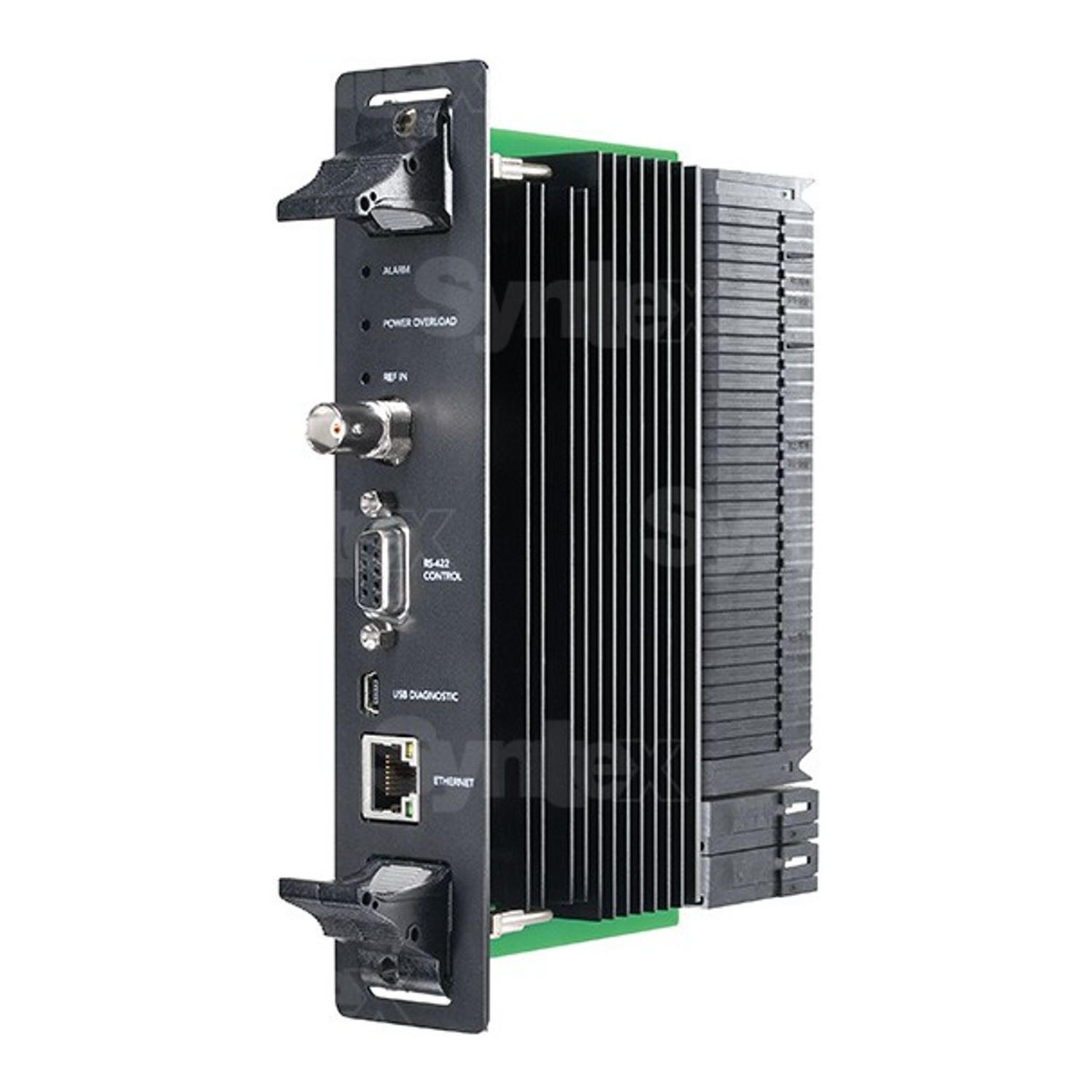

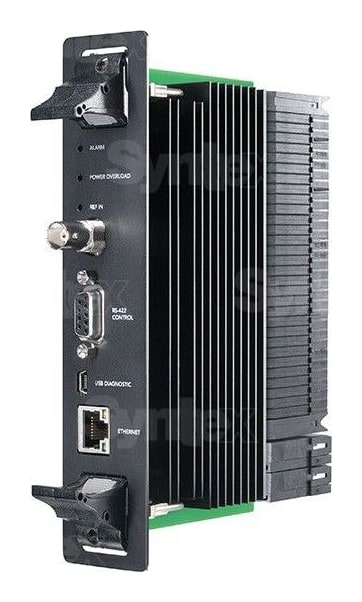

Blackmagic Design Universal Videohub 72 Crosspoint

Universal Videohub 72 Crosspoint upravljačka je kartica za usmjeravanje do 72 × 72 SDI putanja i pripadajućeg deck controla. Namijenjena je okvirima Universal Videohub 72, a može se koristiti i u Universal Videohub 288 za manju konfiguraciju. Ima Ethernet i RS-422 za upravljanje usmjerivačem, referentni ulaz za genlock i statusna svjetla.

Srce usmjerivača 72 × 72

Kartica Crosspoint prebacuje sliku i deck control svih kartica sučelja u okviru te donosi upravljanje usmjerivačem putem Etherneta i RS-422.

72 × 72 SDI72 × 72 deck controlEthernet i RS-422GenlockOkviri 72 i 288

Bez kartice Crosspoint usmjerivač ne prebacuje

Okvir Universal Videohub i kartice sučelja trebaju karticu Crosspoint, koja povezuje ulaze s izlazima i komunicira sa softverom za upravljanje i pločama.

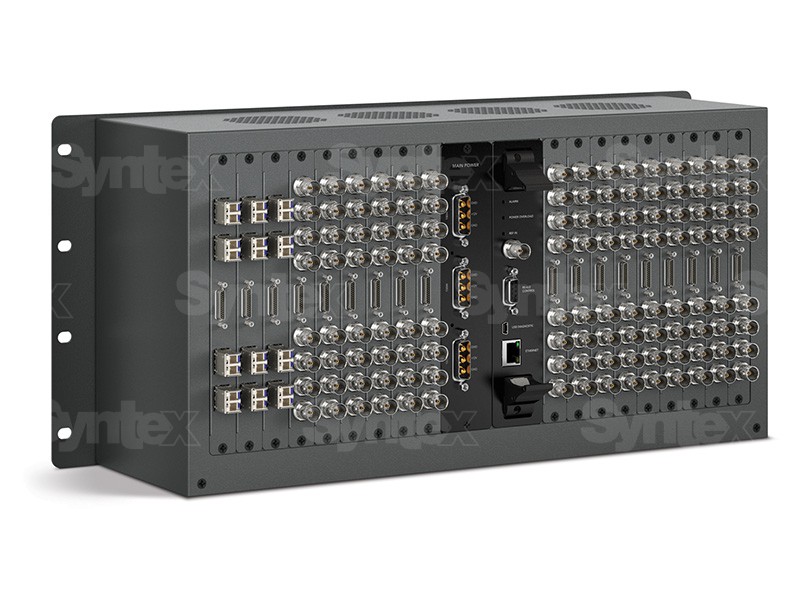

Okvir 72

U okvir Universal Videohub 72 ide jedna kartica Crosspoint 72 × 72.

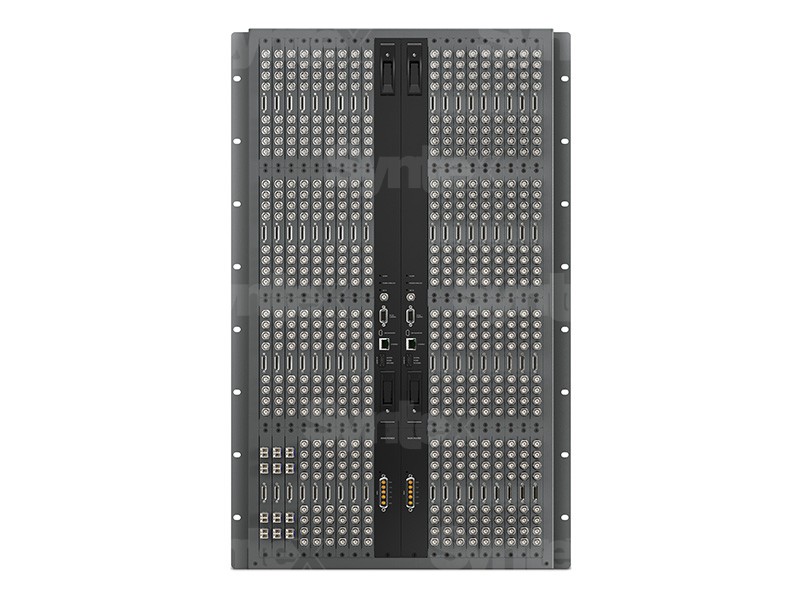

Okvir 288

U okviru 288 cjenovno je pristupačno rješenje za konfiguracije do 72 × 72.

Nadzor

Svjetla Alarm, Power Overload i Ref In pokazuju stanje usmjerivača.

Upravljanje

Ethernet za softver i ploče, RS-422 za sustave trećih strana.

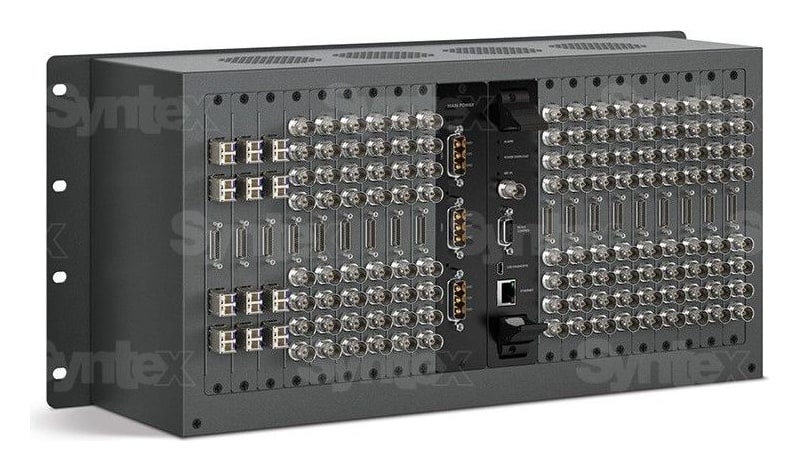

Upravljanje putem mreže i serijske veze

Priključak Ethernet povezuje usmjerivač s mrežom, gdje njime upravljaju softver Videohub i hardverske ploče. Priključak RS-422 prima naredbe za prebacivanje iz sustava trećih strana, a USB 2.0 služi za dijagnostiku i postavljanje IP adrese.

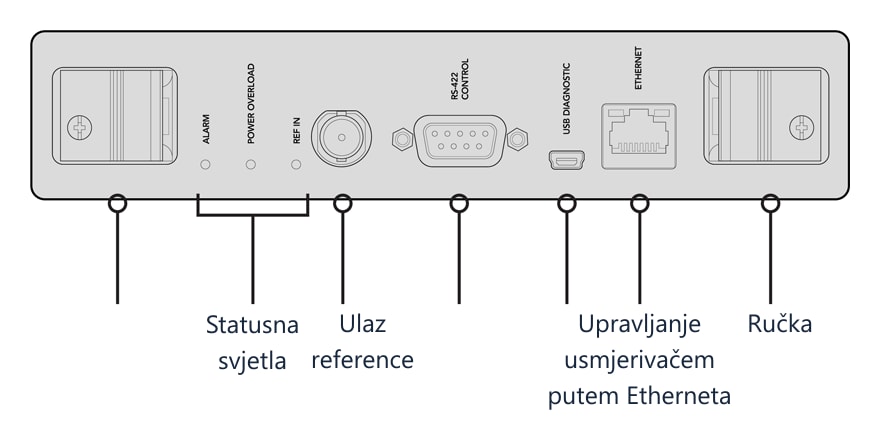

Prednja ploča kartice

Sa strana su ručke za izvlačenje kartice, a između njih statusna svjetla, referentni ulaz, RS-422 priključak za upravljanje usmjerivačem, USB 2.0 i Ethernet.
