Blackmagic Design Universal Videohub 288

  • Besplatan prijevoz
SKU: VHUBUV/288CH

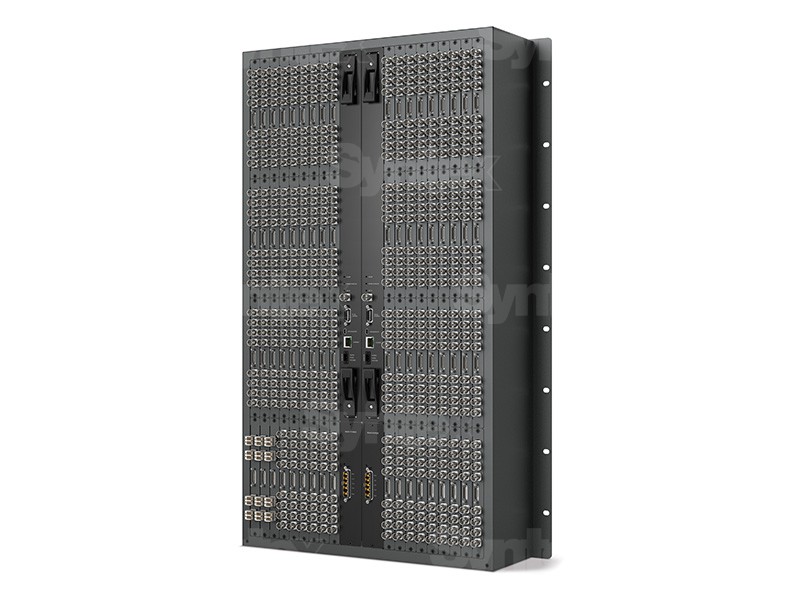

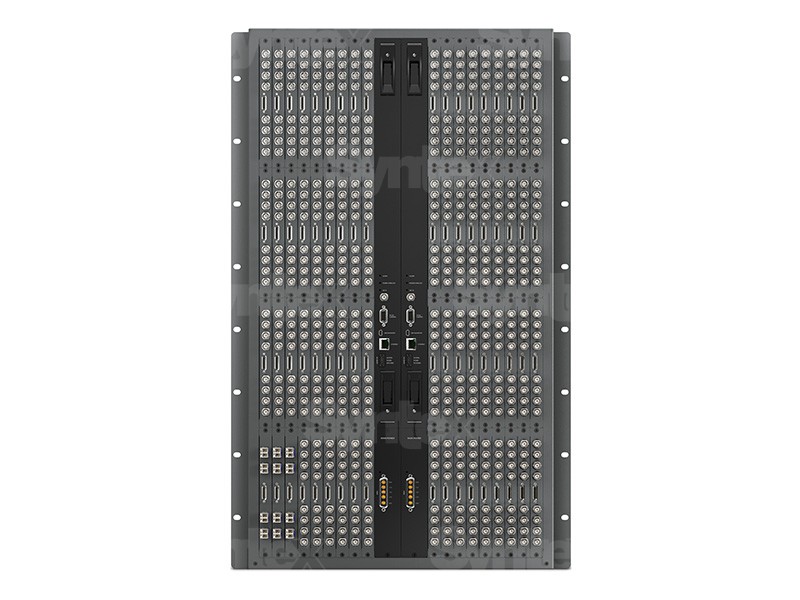

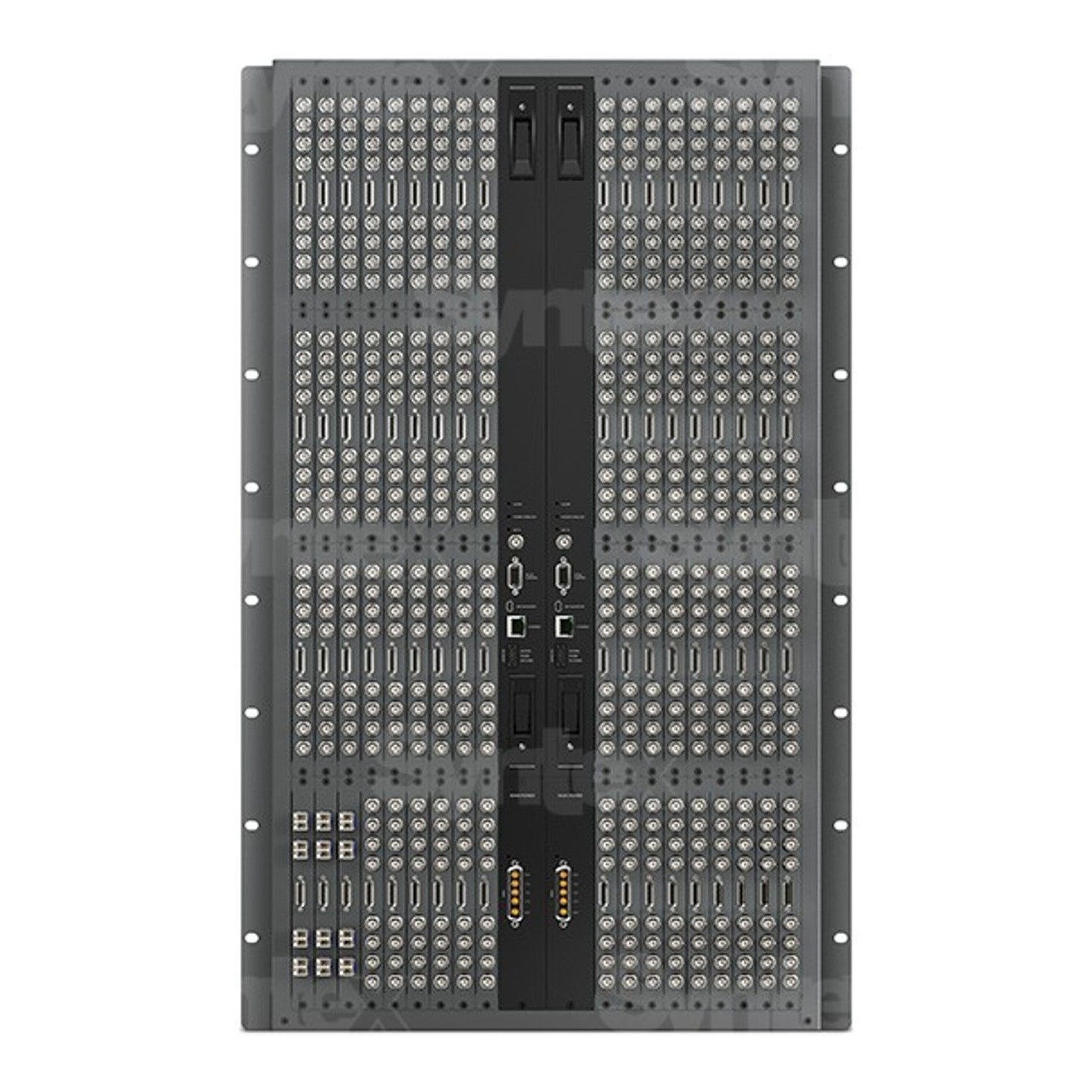

Universal Videohub 288 profesionalni je rack okvir visine 18RU za velike instalacije za emitiranje. Prima do 72 kartice sučelja BNC SDI ili optičkog SDI te, ovisno o željenom kapacitetu i redundanciji, jednu ili dvije kartice Crosspoint. Potpuno opremljen nudi do 288 ulaza 3G-SDI, 288 izlaza i 288 dvosmjernih priključaka deck control RS-422.

Više informacija

11 869 € s PDV-om 9 495.2 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
na upit
SKU:
VHUBUV/288CH
Dodaj za usporedbu Povijest cijena

Blackmagic Design Universal Videohub 72

3 579 €bez PDV-a 2 863.2 €

Vrhunski pribor za Blackmagic Design Universal Videohub 288

Blackmagic Design Videohub Smart Control Pro

  • Besplatan prijevoz
Blackmagic Design Videohub Smart Control Pro mrežna je upravljačka ploča veličine
879 €
Poslati 1 kom

Blackmagic Design Universal Videohub 288 Crosspoint

  • Besplatan prijevoz

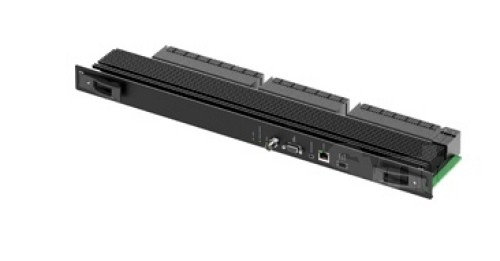

Kartica Universal Videohub 288 Crosspoint upravljačka je i preklopna jezgra okvira
10 689 €
na upit

Blackmagic Design Universal Videohub Deck Control kabel

Universal Videohub Deck Control Cable izvodi iz kompatibilne kartice sučelja BNC
Istražujemo / pišite za dostupnost

Blackmagic Design Videohub Master Control Pro

  • Besplatan prijevoz
Blackmagic Design Videohub Master Control Pro mrežna je ploča veličine 1U za brz
889 €
na upit

Blackmagic Design Universal Videohub 72 Crosspoint

  • Besplatan prijevoz
Universal Videohub 72 Crosspoint upravljačka je kartica za usmjeravanje do 72 × 72
3 579 €
na upit

Blackmagic Design Universal Videohub napajanje

  • Besplatan prijevoz
Cjelovito rack napajanje za Universal Videohub uključuje karticu napajanja, spojne
3 599 €
na upit

Blackmagic Design Universal Videohub optičko sučelje

  • Besplatan prijevoz
Utična kartica sučelja dodaje okviru Universal Videohub četiri optička SDI ulaza,
1 199 €
na upit

Prikaži svu dodatnu opremu

Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Universal Videohub 288 profesionalni je rack okvir visine 18RU za velike instalacije za emitiranje. Prima do 72 kartice sučelja BNC SDI ili optičkog SDI te, ovisno o željenom kapacitetu i redundanciji, jednu ili dvije kartice Crosspoint. Potpuno opremljen nudi do 288 ulaza 3G-SDI, 288 izlaza i 288 dvosmjernih priključaka deck control RS-422.

Modularni okvir za usmjerivač do 288 × 288

Okvir visine 18 RU prima 72 kartice sučelja, jednu karticu Crosspoint 72 × 72 ili dvije kartice 288 × 288 i do dvije kartice napajanja.

Do 288 × 288 3G-SDI72 kartice sučeljaRedundancija Crosspoint i napajanja288× deck control18 RU

Pouzdanost 24/7

Druga kartica Crosspoint i druga kartica napajanja čine potpuno redundantan usmjerivač. Možete početi s jednom karticom i redundanciju dodati kasnije.

Kartice sučelja

Svaka kartica ima 4 ulaza, 4 izlaza i priključak za 4 veze deck control.

Zamjena tijekom rada

Kartice sučelja mijenjate bez isključivanja usmjerivača.

Alarm GPI

Priključak GPI za vanjsku signalizaciju kvarova.

Referenca

Black Burst ili Tri-Level Sync za sve SD, HD i optičke veze.

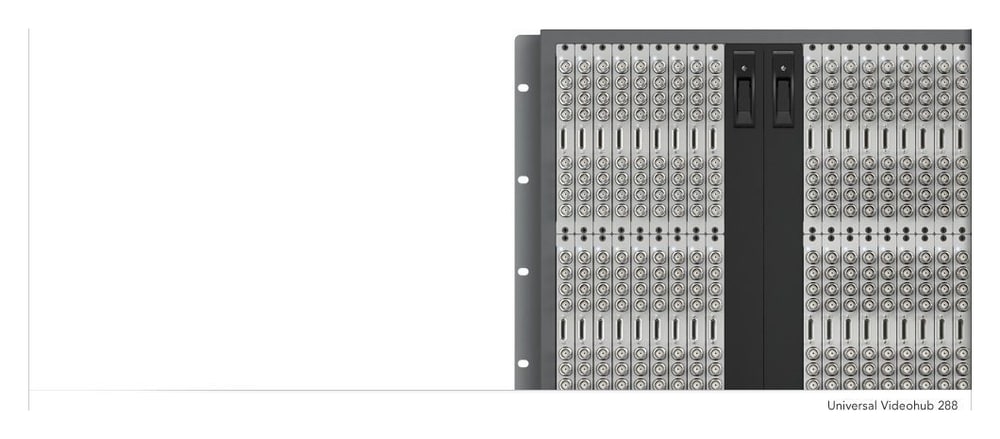

Počnite s manjom konfiguracijom i proširujte je

Okvir se isporučuje prazan, pa broj i vrstu ulaza i izlaza određuju zasebno kupljene kartice sučelja. S karticom Crosspoint 72 × 72 počinjete jeftinije, a s karticom 288 × 288 koristite cijeli okvir: 288 SDI ulaza i izlaza te 288 RS-422 priključaka za upravljanje snimačima.

Blackmagic Universal Videohub 288 – Počnite s manjom konfiguracijom i proširujte je

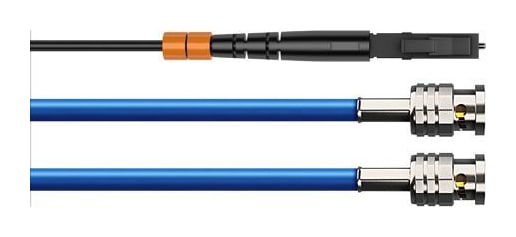

SDI i optika u jednom usmjerivaču

Kartice BNC SDI i optičkog SDI mogu se u okviru slobodno kombinirati te usmjeravati sa SDI-ja na optiku i obratno. Optičko vlakno prenosi signal na velike udaljenosti, što je korisno u velikim zgradama i na velikim događanjima.

Blackmagic Universal Videohub 288 – SDI i optika u jednom usmjerivaču

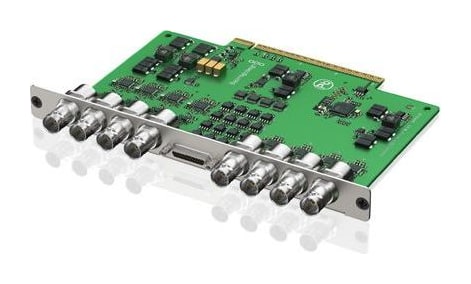

Automatsko prebacivanje SDI

Veze 3G-SDI automatski se prebacuju između SD, HD, 4:4:4 i 2K, a svaki ulaz može raditi u drugom standardu. Usmjerivač prenosi i DVB-ASI te 16 kanala ugrađenog SDI zvuka, a svi izlazi imaju reclocking.

Blackmagic Universal Videohub 288 – Automatsko prebacivanje SDI

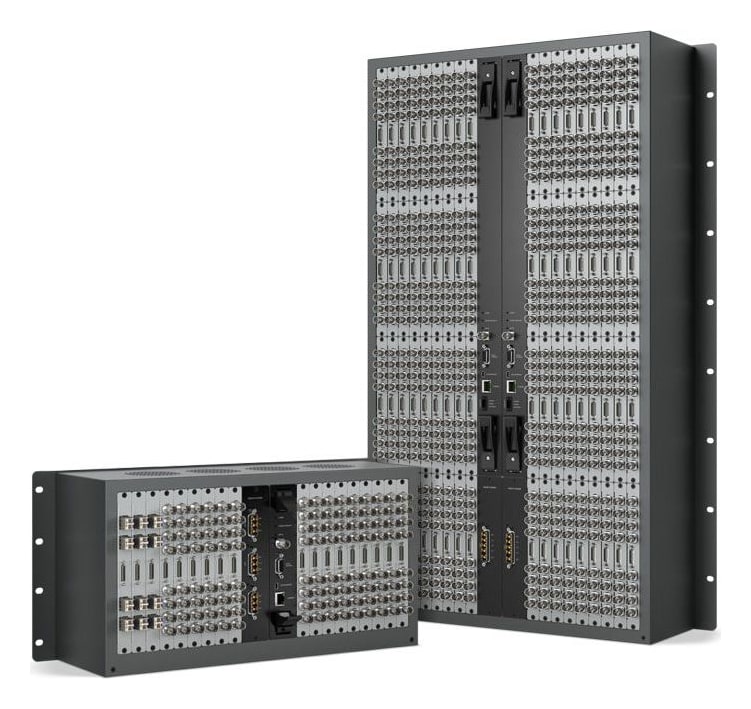

Dvije veličine okvira, iste kartice

Kartice sučelja iste su veličine i odgovaraju okvirima Universal Videohub 72 i 288. Tko počne s manjim okvirom, prenosi kartice sučelja u veći; napajanje svaki okvir ima vlastito.

Blackmagic Universal Videohub 288 – Dvije veličine okvira, iste kartice

Napajanje za velike usmjerivače

Za potpuno opremljen usmjerivač s kombinacijom optičkih i BNC kartica namijenjen je Universal Videohub Power Supply – rack izvor napajanja visine 1 RU s karticama napajanja i kabelima. Dvije kartice napajanja osiguravaju redundantno napajanje.

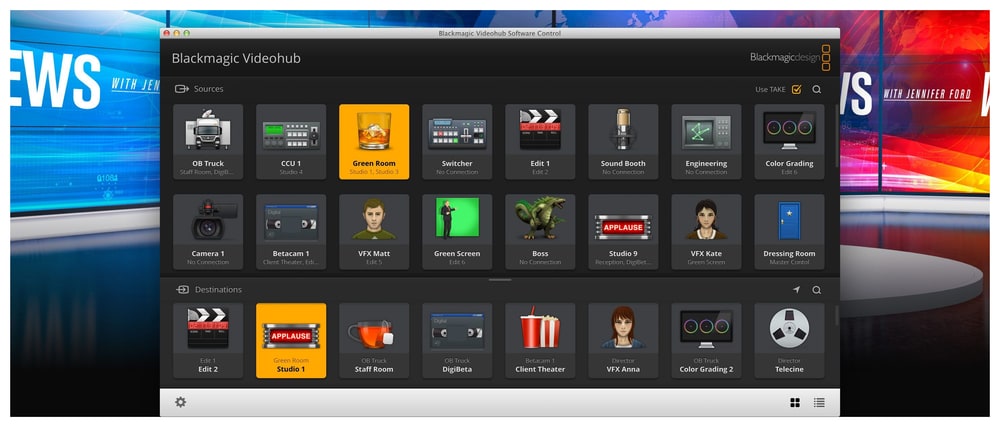

Upravljanje s računala ili ploče

Usmjerivačem upravljaju besplatni softver Videohub za Mac i Windows te hardverske ploče Videohub dijeljene putem IP mreže. Ulaz RS-422 prima naredbe za prebacivanje iz drugih sustava, a Videohub SDK služi za integraciju u automatizaciju emitiranja.

Blackmagic Universal Videohub 288 – Upravljanje s računala ili ploče

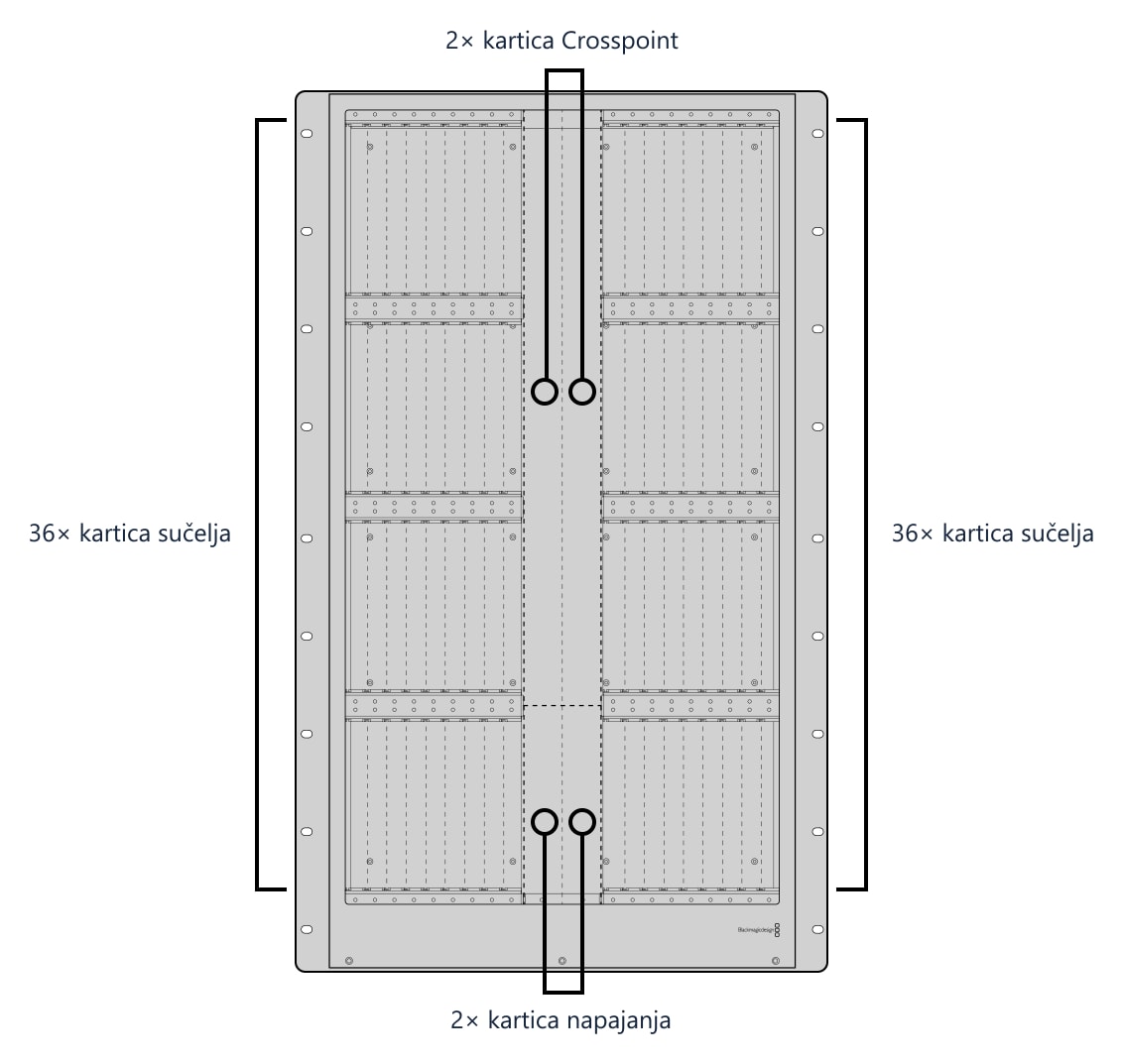

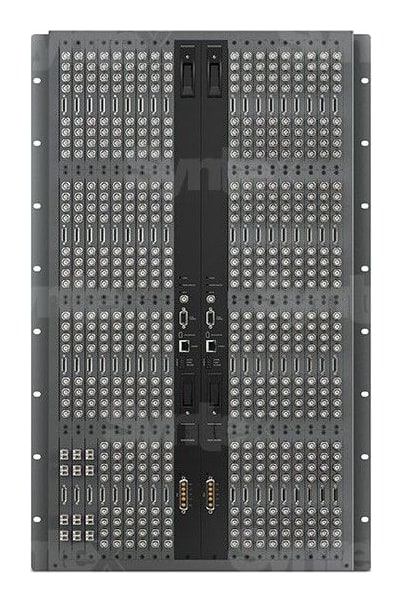

Priključci i upravljački elementi

U sredini okvira nalaze se utori za dvije kartice Crosspoint i dvije kartice napajanja, a sa strana po 36 utora za kartice sučelja.

Blackmagic Universal Videohub 288 – Priključci i upravljački elementi

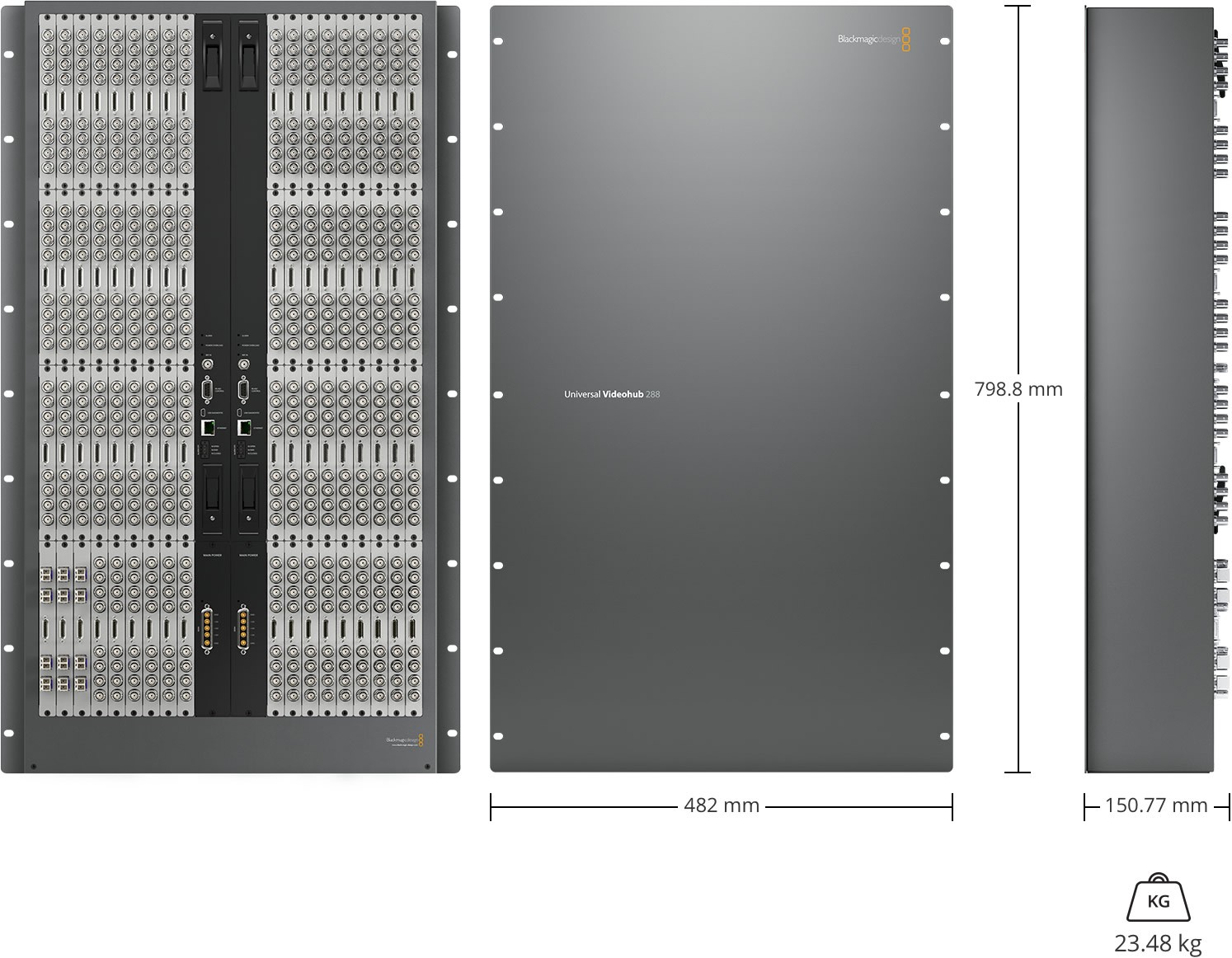

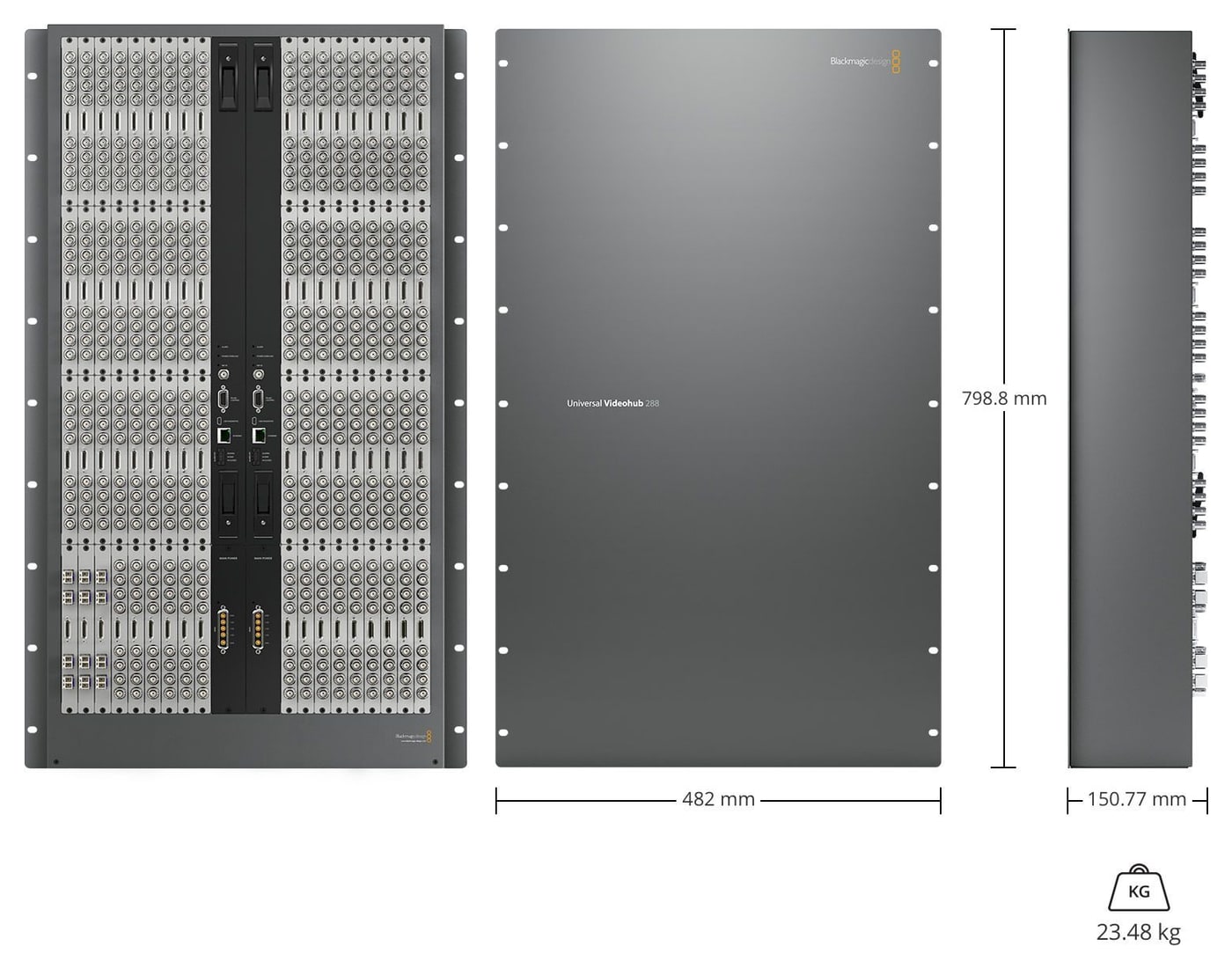

Dimenzije i masa

Dimenzije 482 × 150,77 × 798,8 mm (š × d × v), masa 23,48 kg. U 19-inčnom racku zauzima 18 RU.

Blackmagic Universal Videohub 288 – Dimenzije i masa

Dodatne informacije

U rack okvir može se ugraditi do 72 kartice sučelja BNC SDI ili optičkog SDI, jedna kartica Crosspoint 72 × 72 ili dvije kartice 288 × 288 i do dvije kartice napajanja. Za štedljiviju konfiguraciju dovoljna je jedna kartica Crosspoint, a za punu redundanciju dvije kartice Crosspoint i dvije kartice napajanja. Isporučuje se s izvadivom ladicom ventilatora s ventilatorima.

SADRŽAJ PAKETA

  • Rack okvir Universal Videohub 288
  • Izvadiva ladica ventilatora
  • Ventilatori
  • SD kartica sa softverom i priručnikom

TEHNIČKI PODACI

  • Vrsta: prazan modularni okvir usmjerivača
  • SDI ulazi: do 288× SD-SDI, HD-SDI, 3G-SDI i ASI – BNC ili optički SDI
  • SDI izlazi: do 288× SD-SDI, HD-SDI, 3G-SDI i ASI s reclockingom – BNC ili optički SDI
  • Utori za kartice sučelja: 72
  • Kartice Crosspoint: 1× 72 × 72 ili do 2× 288 × 288 (zasebno)
  • Redundancija: kartica Crosspoint i napajanje uz odgovarajuću opremljenost
  • Napajanje: do 2 kartice napajanja, redundantni izvori napajanja; priključak GPI za vanjske alarme
  • Referenca: 1× Black Burst ili Tri-Level Sync za sve SD, HD i optičke veze
  • Prepoznavanje formata: automatski SD, HD i 3G-SDI; istodobno usmjeravanje 2K, HD, SD i DVB-ASI
  • Deck control: do 288 dvosmjernih RS-422 priključaka kompatibilnih sa Sony™ putem razdjelnog kabela
  • Upravljanje usmjerivačem: Ethernet RJ45 ili hardverske ploče Videohub dijeljene putem IP mreže
  • Konfiguracija: Ethernet RJ45; USB 2.0 samo za IP postavke
  • Upravljanje RS-422: 1 ulaz za upravljanje prebacivanjem
  • SD standardi: 525i29,97 NTSC, 625i25 PAL
  • HD standardi: 720p23,98 do 720p60, 1080p23,98 do 1080p60, 1080PsF23,98 do 1080PsF30, 1080i50, 1080i59,94, 1080i60
  • 2K standardi: 2K DCI 23,98p, 24p, 25p
  • SDI sukladnost: SMPTE 259M, 292M, 296M, 310M, 425M-A, 425M-B, ITU-R BT.656 i BT.601
  • Uzorkovanje i boje: 4:2:2 i 4:4:4, 10 bita, YUV ili RGB
  • SDI zvuk: 48 kHz, 24 bita; 16 kanala ugrađenog zvuka
  • SDI metapodaci: prepoznavanje sadržaja prema SMPTE 352M
  • Softver: besplatno upravljanje usmjerivačem za Mac i Windows
  • Zaštita pri nestanku struje: veze se zadržavaju i nakon uključivanja odmah obnavljaju, neovisno o računalu
  • Hlađenje: izvadiva ladica ventilatora
  • Potrebno zasebno: kartice Crosspoint, kartice sučelja, napajanje, kabeli deck control
  • Ugradnja u rack: 18 RU
  • Dimenzije (š × d × v): 482 × 150,77 × 798,8 mm
  • Masa: 23,48 kg
  • Radna temperatura: 0 do 40 °C
  • Temperatura skladištenja: −20 do 45 °C
  • Relativna vlažnost: 0–90 % bez kondenzacije
  • Jamstvo: 3 godine ograničeno jamstvo proizvođača
