Blackmagic Design Universal Videohub optičko sučelje

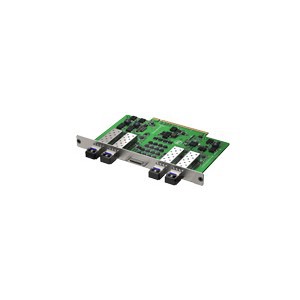

Utična kartica sučelja dodaje okviru Universal Videohub četiri optička SDI ulaza, četiri izlaza i četiri veze deck control. Signale SD, HD i 3 Gb/s SDI prenosi optičkim vlaknom bez vanjskih pretvarača. Laserski odašiljači i prijamnici od 1310 nm pri 3 Gb/s dosežu do 25 km, a kartica odgovara okvirima Universal Videohub 72 i 288.

Optički SDI izravno u usmjerivaču

Kartica dodaje okviru Universal Videohub četiri optička SDI ulaza i četiri optička SDI izlaza s četiri veze deck control.

4× ulaz, 4× izlaz1310 nmDo 25 km pri 3 Gb/sSD, HD, 3G-SDIOkviri 72 i 288

Bez vanjskih pretvarača

Usmjerivač usmjerava izravno s optike na SDI i obratno – udaljene uređaje spajate vlaknom bez pretvarača uz usmjerivač.

Reclocking

Izlazi kartice imaju reclocking SDI.

Kombinacija s BNC

Optičke i BNC kartice mogu se u jednom okviru slobodno kombinirati.

Deck control

Priključak za razdjelni kabel s četiri RS-422 priključka.

Zamjena tijekom rada

Karticu mijenjate bez isključivanja usmjerivača.

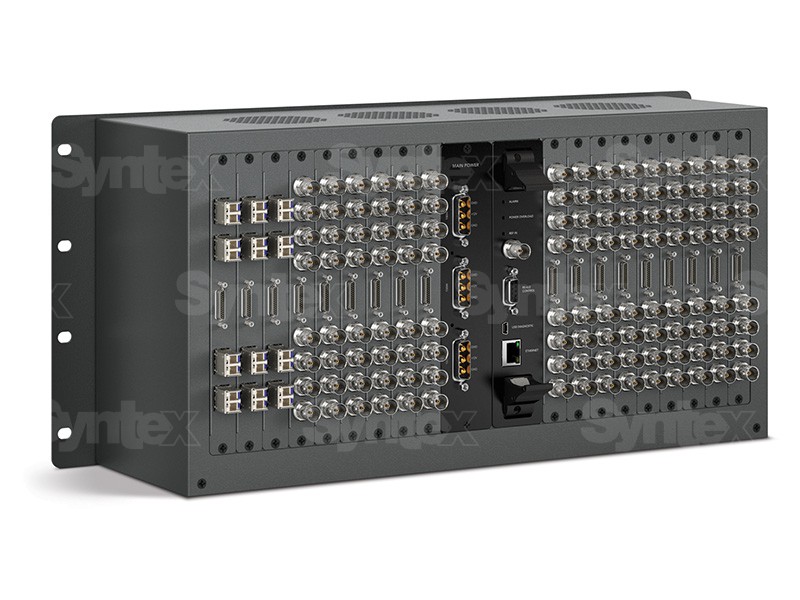

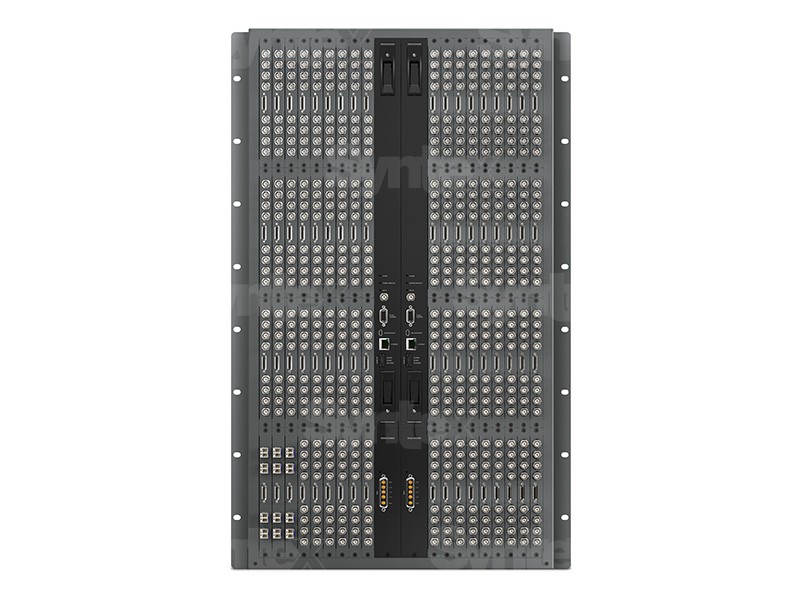

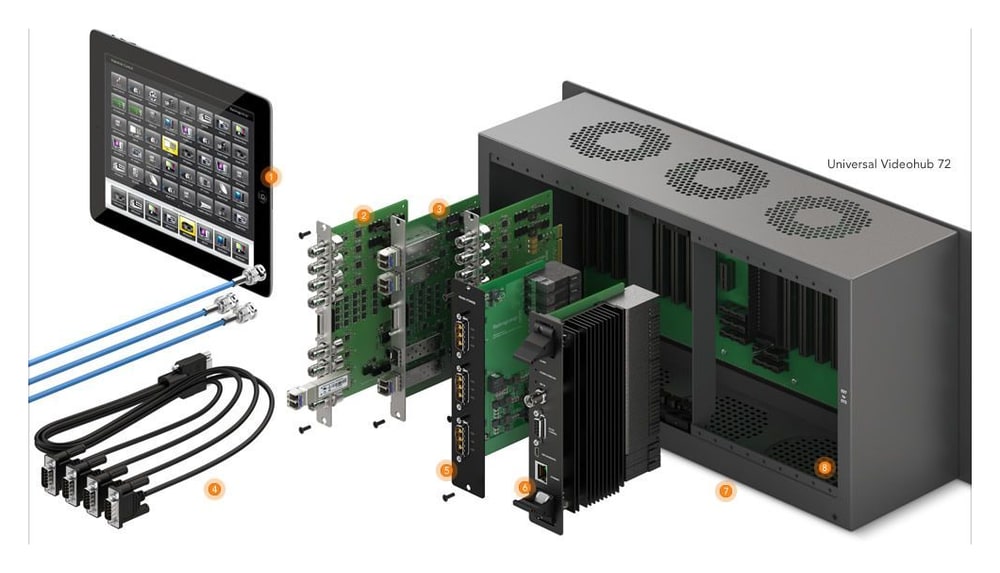

Ista kartica za okvire 72 i 288

Optička kartica ugrađuje se u bilo koji utor za kartice sučelja i može se u istom okviru kombinirati s karticama BNC SDI. Svaki modul proširuje usmjerivač za četiri ulaza i četiri izlaza; kartice sučelja mogu se mijenjati tijekom rada.

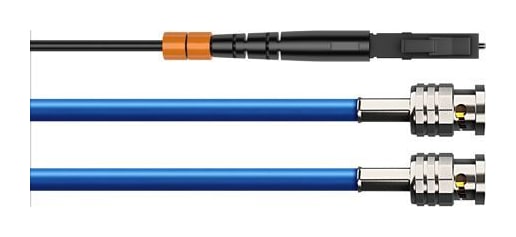

Zvuk i deck control

Kartica prenosi 16 kanala ugrađenog SDI zvuka zajedno sa slikom. S kabelom Universal Videohub Deck Control Cable dodaje četiri neovisna RS-422 priključka za daljinsko upravljanje snimačima.

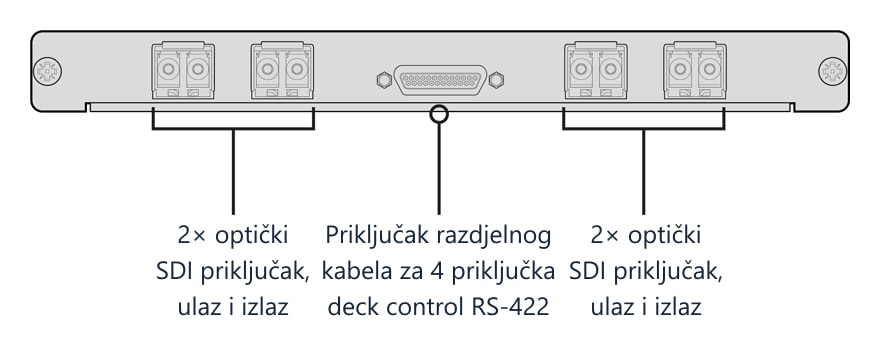

Prednja ploča kartice

Sa strana su po dva optička SDI priključka (ulaz i izlaz), a u sredini priključak razdjelnog kabela za četiri RS-422 priključka deck control.
