Blackmagic Design Universal Videohub 72

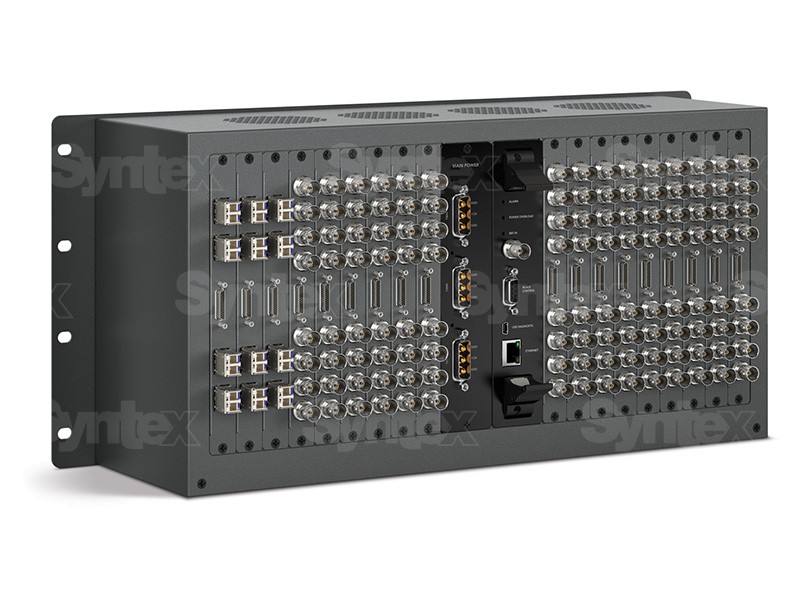

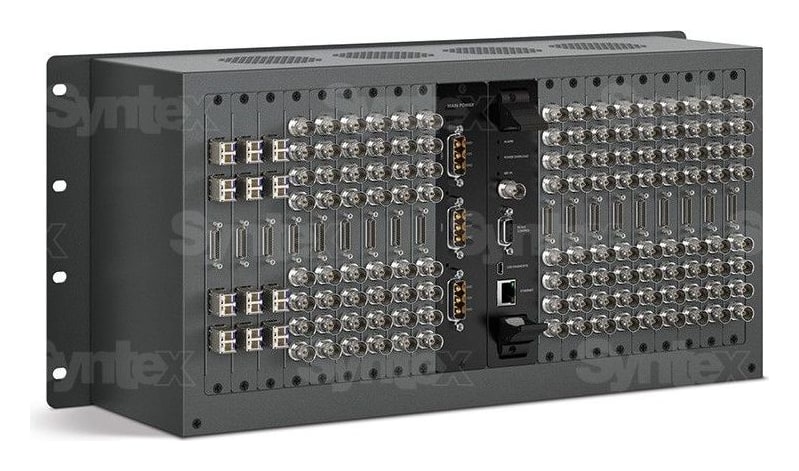

Universal Videohub 72 prazan je rack okvir visine 5RU za studije i kontrolne sobe koji rastu. U 18 utora mogu se kombinirati kartice sučelja BNC SDI i optičkog SDI, a sustav se proširuje postupno. Potpuno opremljen okvir nudi do 72 ulaza 3G-SDI i 72 izlaza s reclockingom te 72 dvosmjerna priključka deck control RS-422. Kartica Crosspoint, kartice sučelja i napajanje prodaju se zasebno.

Modularni okvir za usmjerivač do 72 × 72

Okvir visine 5 RU prima 18 kartica sučelja, jednu karticu Crosspoint 72 × 72 i jednu karticu napajanja – usmjerivač sastavljate prema potrebi.

Do 72 × 72 3G-SDI18 kartica sučeljaBNC i optički SDI72× deck control5 RU

Usmjerivač koji raste s radom

Počnite s nekoliko kartica i dodajte nove tijekom rada. Kartice sučelja iste su za okvire 72 i 288, pa ih pri prelasku na veći okvir koristite i dalje.

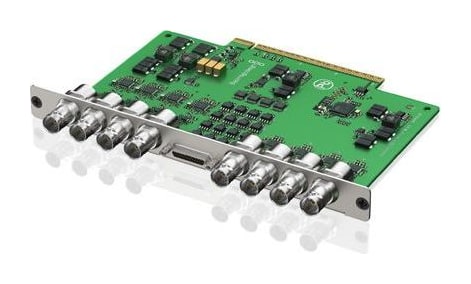

Kartice sučelja

Svaka kartica ima 4 ulaza, 4 izlaza i priključak za 4 veze deck control.

Zamjena tijekom rada

Kartice sučelja mijenjate bez isključivanja usmjerivača.

Napajanje

Kartica napajanja od 450 W za do tri vanjska izvora napajanja od 12 V; dva su dovoljna za 72 × 72, treći je pričuva.

Referenca

Black Burst ili Tri-Level Sync za sve SD, HD i optičke veze.

Od čega se usmjerivač sastoji

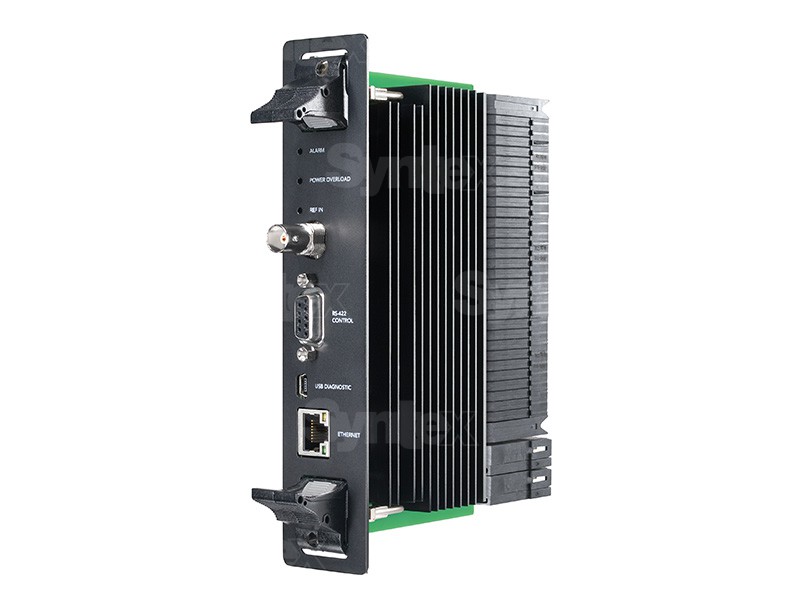

Okvir se isporučuje s izvadivom ladicom ventilatora. Karticu Crosspoint 72 × 72 s upravljanjem putem Etherneta, kartice sučelja BNC SDI ili optičkog SDI, karticu napajanja s izvorima napajanja i kabele deck control dokupljujete prema željenoj veličini usmjerivača.

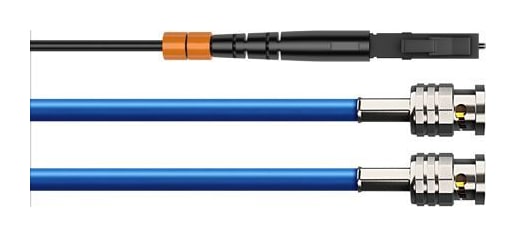

SDI i optika u jednom usmjerivaču

Kartice BNC SDI i optičkog SDI mogu se u okviru slobodno kombinirati te usmjeravati sa SDI-ja na optiku i obratno. Optičko vlakno prenosi signal na velike udaljenosti, što je korisno u velikim zgradama i na velikim događanjima.

Automatsko prebacivanje SDI

Veze 3G-SDI automatski se prebacuju između SD, HD, 4:4:4 i 2K, a svaki ulaz može raditi u drugom standardu. Usmjerivač prenosi i DVB-ASI te 16 kanala ugrađenog SDI zvuka, a svi izlazi imaju reclocking.

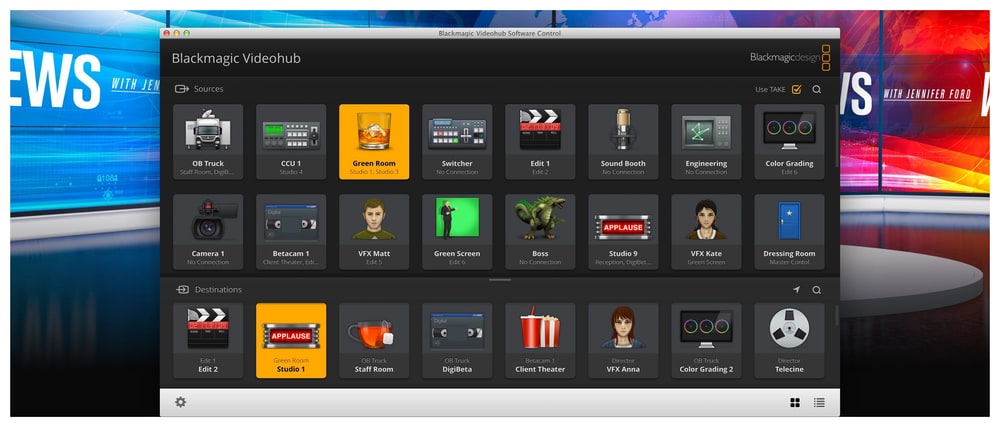

Upravljanje s računala ili ploče

Usmjerivačem upravljaju besplatni softver Videohub za Mac i Windows te hardverske ploče Videohub dijeljene putem IP mreže. Ulaz RS-422 prima naredbe za prebacivanje iz drugih sustava, a Videohub SDK služi za integraciju u automatizaciju emitiranja.

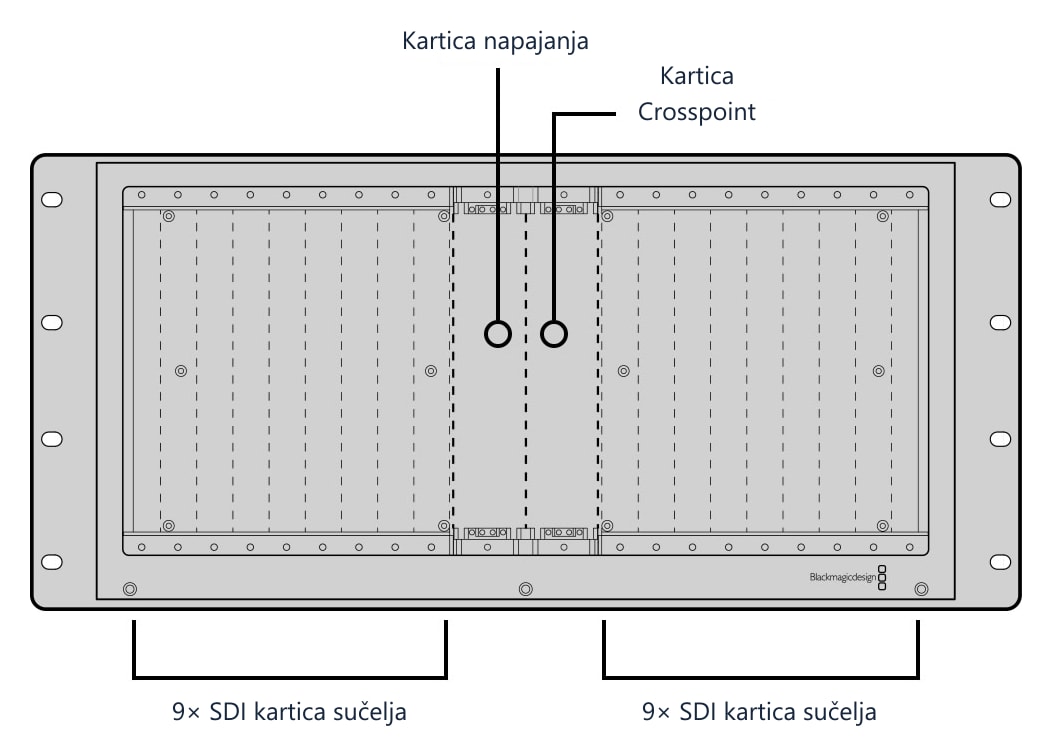

Priključci i upravljački elementi

U sredini okvira nalaze se utori za karticu napajanja i karticu Crosspoint, a sa strana po devet utora za kartice sučelja SDI ili optičkog SDI.

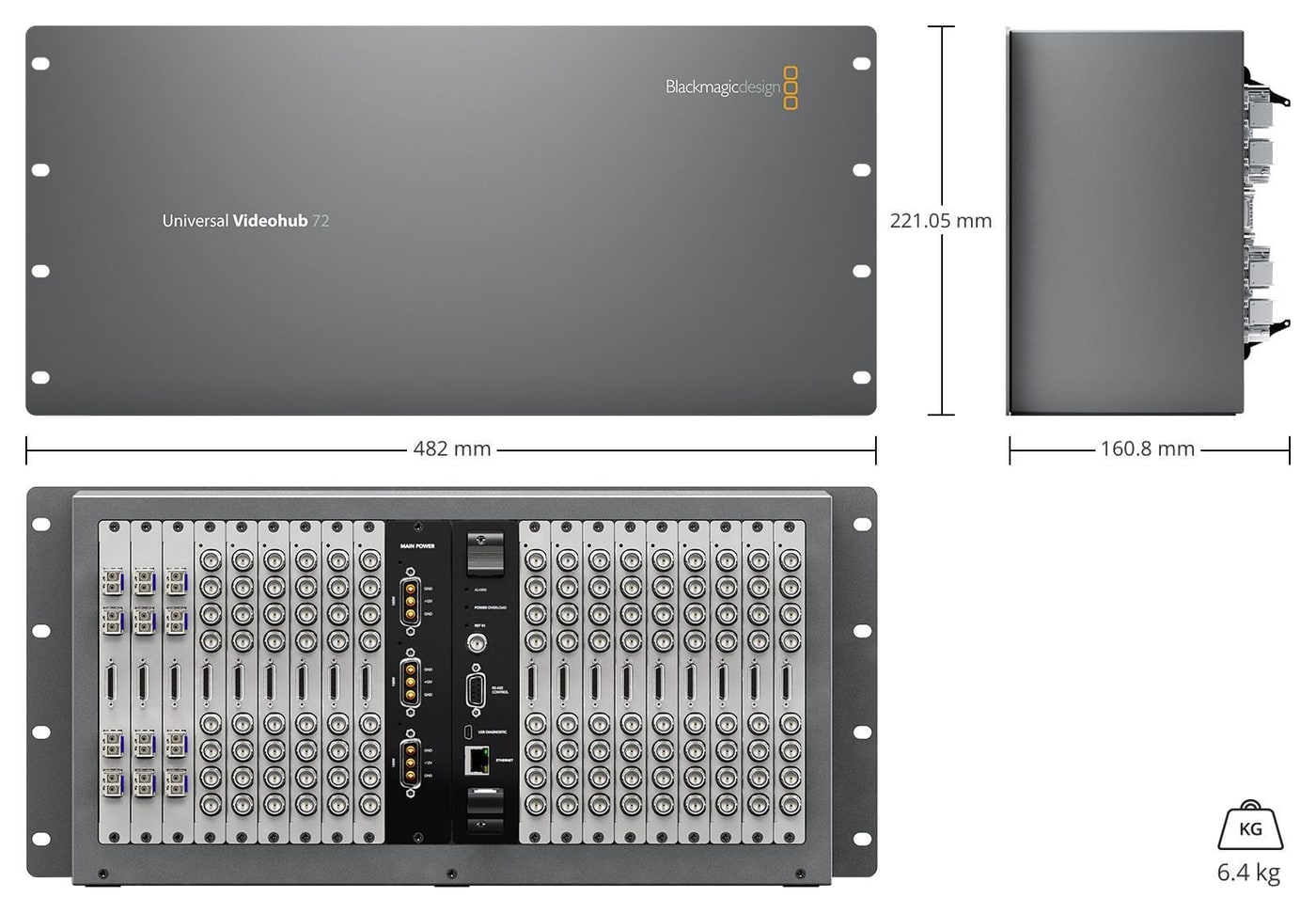

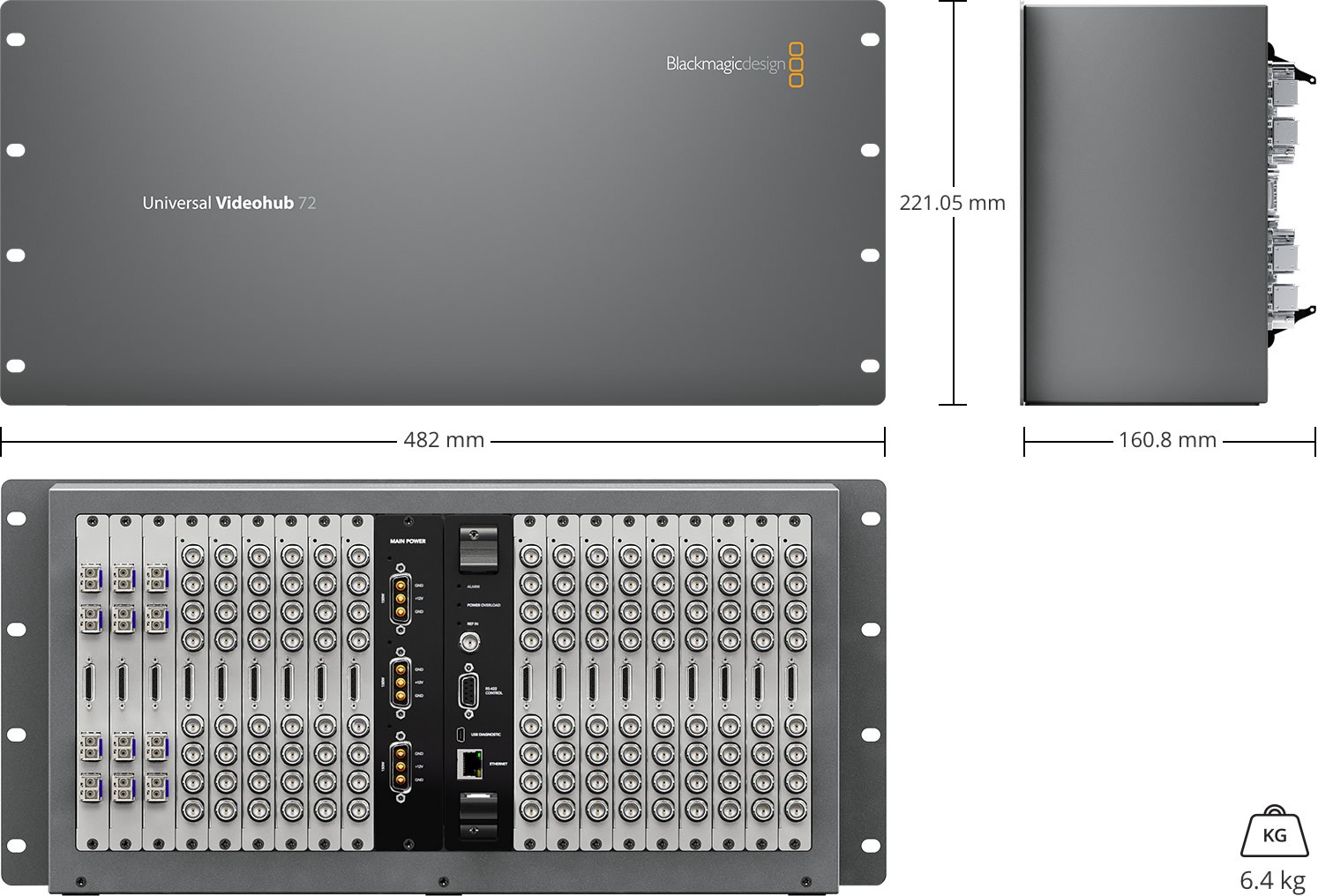

Dimenzije i masa

Dimenzije 482 × 160,8 × 221,05 mm (š × d × v), masa 6,4 kg. U 19-inčnom racku zauzima 5 RU.
