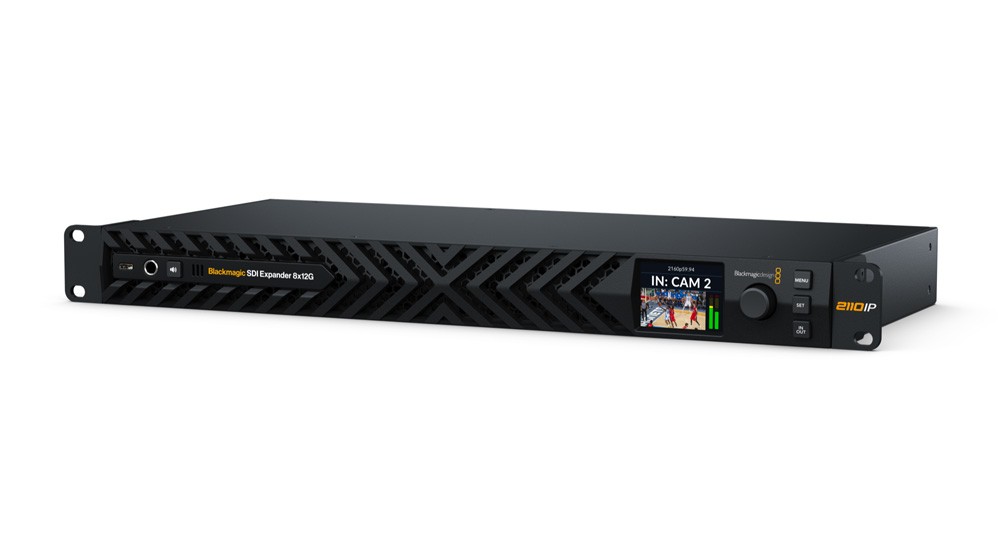

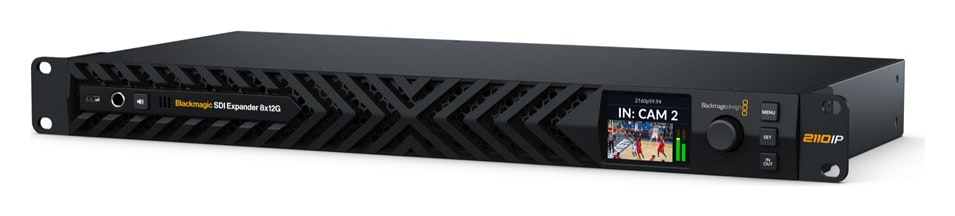

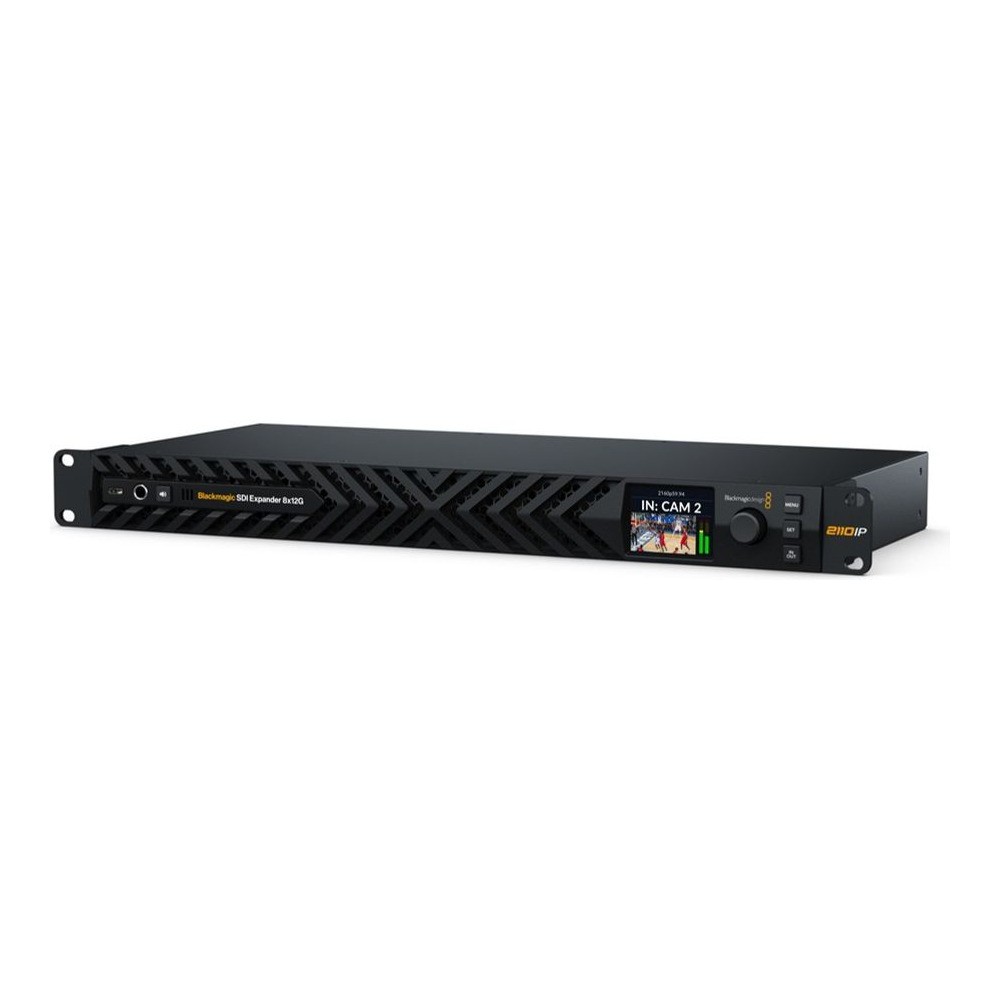

Blackmagic SDI Expander 8x12G

  • Besplatan prijevoz
SKU: CONVNVIPP/EX10012G8

Blackmagic SDI Expander 8x12G povezuje osam ulaza i osam izlaza 12G-SDI s redundantnom infrastrukturom SMPTE-2110 sa 100G Ethernetom. Jedinica 1U istodobno pretvara osam kanala iz SDI-ja u IP i osam iz IP-a natrag u SDI; ima dva priključka 100G QSFP28, zaseban priključak za upravljanje NMOS i dva redundantna AC izvora napajanja.

Više informacija

3 379 € s PDV-om 2 703.2 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
na upit
SKU:
CONVNVIPP/EX10012G8
Dodaj za usporedbu Povijest cijena

Vrhunski pribor za Blackmagic SDI Expander 8x12G

Infinitek L-4.5CHWS fleksibilni 4K UHD, 12G-SDI kabel, BNC-BNC 5m

Canare L-4.5CHWS BNC je fleksibilan i izdržljiv 75 ohmski 7,2 mm koaksijalni "Low
32 €
Poslati > 5 kom

Infinitek L-4.5CHWS fleksibilni 4K UHD, 12G-SDI kabel, BNC-BNC 2m

Canare L-4.5CHWS BNC je fleksibilan i izdržljiv koaksijalni SD/HD/3G/12G-SDI kabel
20 €
Poslati > 5 kom

PremiumCord Patch cable CAT 6a S-FTP BLK, 2m

Premiumcord Patch kabel CAT 6a S-FTP, RJ45-RJ45, AWG 26/7 crni
3.3 €
Poslati 2 kom

Blackmagic Ethernet Switch 820

  • Besplatan prijevoz
Blackmagic Ethernet Switch 820 namijenjen je naprednim televizijskim sustavima. Pruža
2 629 €
na upit

HyperDeck ISO Recorder 100G

  • Besplatan prijevoz
HyperDeck ISO Recorder 100G je 2RU snimač za produkciju uživo: do osam zasebnih kanala
5 479 €
na upit

Prikaži svu dodatnu opremu

Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Blackmagic SDI Expander 8x12G povezuje osam ulaza i osam izlaza 12G-SDI s redundantnom infrastrukturom SMPTE-2110 sa 100G Ethernetom. Jedinica 1U istodobno pretvara osam kanala iz SDI-ja u IP i osam iz IP-a natrag u SDI; ima dva priključka 100G QSFP28, zaseban priključak za upravljanje NMOS i dva redundantna AC izvora napajanja.

Osam SDI linija u redundantnu IP infrastrukturu 100G

Šesnaest kanala pretvorbe u jednoj jedinici racka: postojeći uređaji 12G-SDI uključuju se bez zamjene u redundantnu mrežu 100G.

8× ulaz 12G-SDI8× izlaz 12G-SDI2× 100G QSFP28SMPTE 2022-71U za rack

Bez prekida i pri kvaru trase

Redundancija SMPTE 2022-7 šalje svaki stream dvjema odvojenim mrežama 100G. Kad jedna trasa ispadne, slika i zvuk nastavljaju preko druge.

Odvojeno upravljanje NMOS

Zaseban priključak 1G RJ45 za NMOS, konfiguraciju i ažuriranja odvaja upravljanje od medijske mreže.

Dva izvora napajanja

Dva unutarnja izvora napajanja 100–240 V sa zasebnim ulazima IEC C14.

Sa snimačem HyperDeck ISO

Expander dopunjuje HyperDeck ISO Recorder 100G ulazima 12G-SDI za snimanje osam kamera.

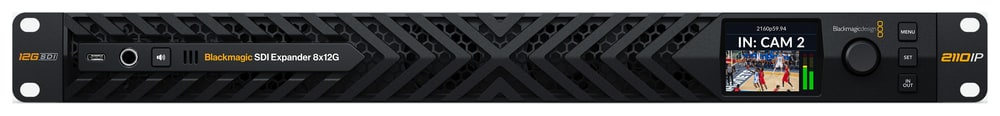

Kontrola izravno u racku

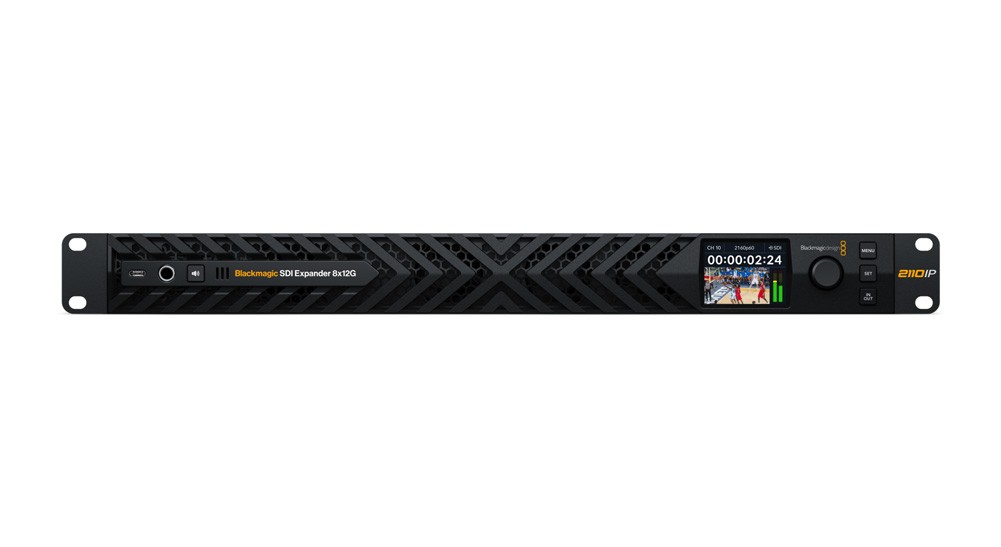

Prednji LCD zaslon od 2,2″ prikazuje video, zvuk, standard i vremenski kod, a okretnim gumbom mogu se pregledati svi ulazi. Tri tipke olakšavaju odabir izvora i odredišta bez računala, a ugrađeni zvučnik i izlaz za slušalice 6,35 mm omogućuju brzu provjeru zvuka.

Blackmagic SDI Expander 8x12G – Kontrola izravno u racku

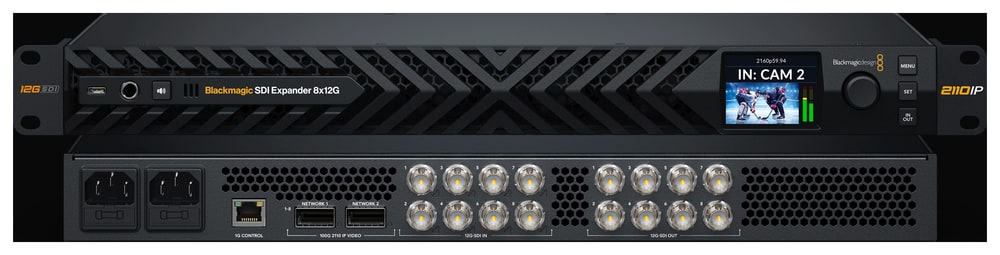

Robustan most između SDI-ja i IP-a

Dva priključka 100G QSFP28 prenose redundantne streamove prema SMPTE 2022-7. Zaseban priključak 1G RJ45 služi za upravljanje NMOS, konfiguraciju i ažuriranja; dva unutarnja izvora napajanja održavaju rad i pri ispadu jedne grane napajanja.

Blackmagic SDI Expander 8x12G – Robustan most između SDI-ja i IP-a

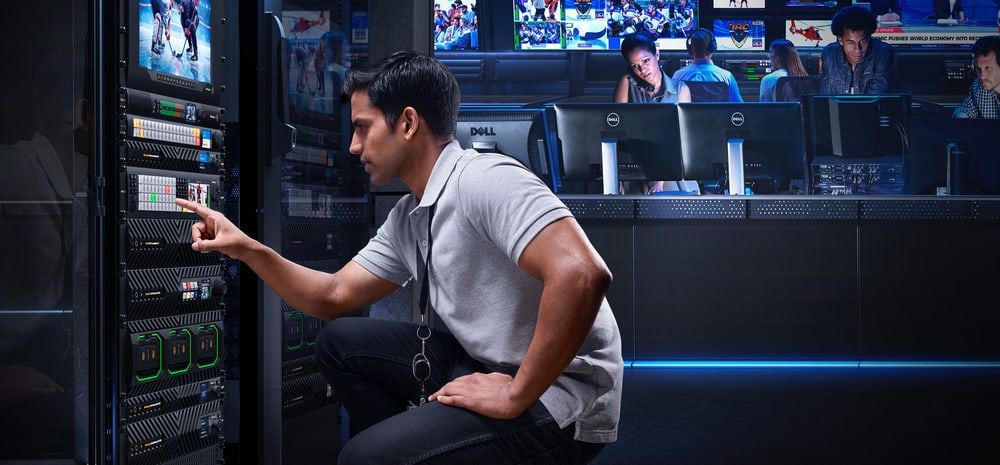

Tihi rad u režiji

Hlađenje sprijeda prema natrag s više ventilatora vrlo je tiho, pa expander odgovara i za rack izravno u režiji. Svaki stream 2110 IP prenosi 16 kanala ugrađenog zvuka; prednji priključak USB-C služi za postavljanje i ažuriranja.

Blackmagic SDI Expander 8x12G – Tihi rad u režiji

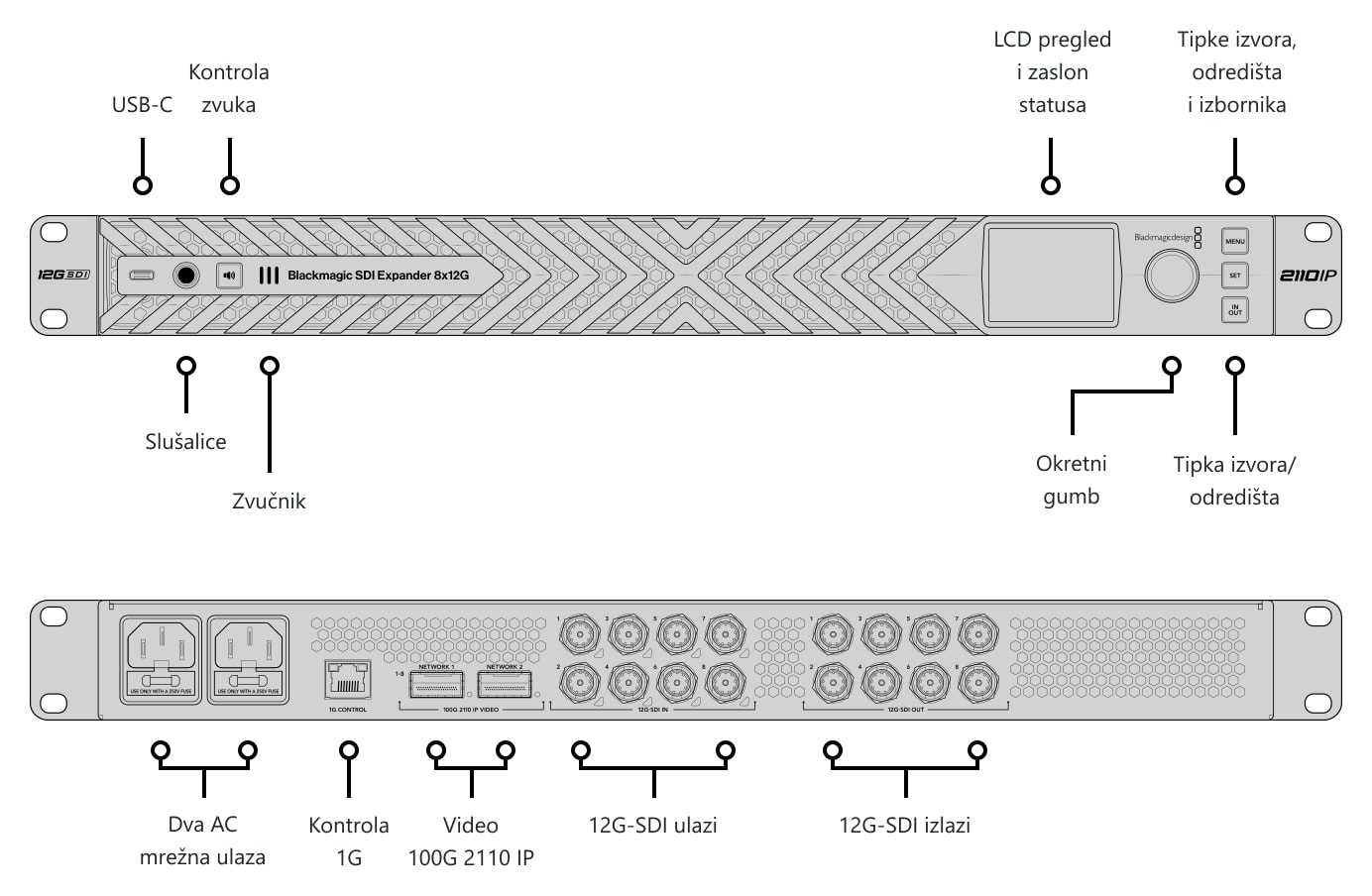

Priključci

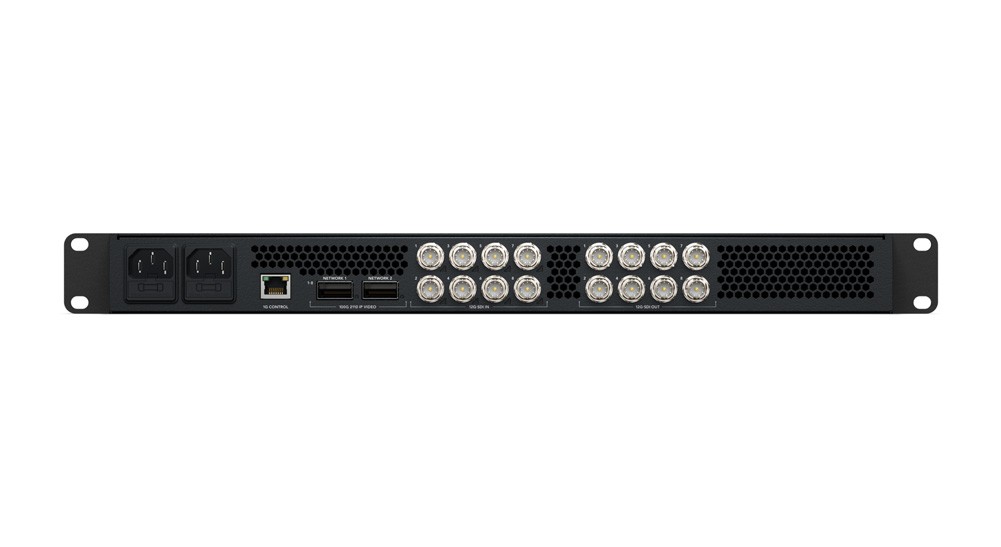

Straga se nalaze dva AC mrežna ulaza, upravljački priključak 1G, dva priključka 100G QSFP28 za video 2110 IP, osam ulaza i osam izlaza 12G-SDI.

Blackmagic SDI Expander 8x12G – Priključci

Dodatne informacije

Redundancija koja održava emitiranje

Expander istodobno pretvara u oba smjera: osam neovisnih kanala 12G-SDI u SMPTE-2110 i zaseban skup od osam kanala SMPTE-2110 natrag u 12G-SDI. To je ukupno 16 kanala pretvorbe u jednom uređaju visine 1U.

Dva odvojena puta 100G Ethernet podržavaju SMPTE 2022-7 Seamless Protection Switching. Uređaj uspoređuje RTP pakete prema rednim brojevima i u svakom trenutku koristi najbrže pristigle podatke, pa je prebacivanje između redundantnih putova neprimjetno, bez izgubljenih sličica i prekida zvuka.

SADRŽAJ PAKETA

  • Blackmagic SDI Expander 8x12G
  • Kartica dobrodošlice s QR kodom za preuzimanje softvera

TEHNIČKI PODACI

  • Mreža 100G 2110 IP: 2× 100G QSFP28; redundancija SMPTE 2022-7 preko dviju mreža 2110
  • Kanali: 8× Ultra HD ili HD po paru 100G
  • SDI ulazi: 8× 12G-SDI
  • SDI izlazi: 8× 12G-SDI
  • Brzine SDI: 1,5G, 3G, 6G, 12G
  • Upravljačka mreža 1G: 1× RJ45 1G za NMOS, konfiguraciju i ažuriranja
  • Računalno sučelje: 1× USB-C za konfiguraciju i ažuriranja
  • Zvuk: 16 kanala ugrađenog zvuka na svakom SDI ulazu i izlazu te u svakom streamu 2110 IP
  • Praćenje zvuka: zvučnik na prednjoj ploči, izlaz za slušalice 6,35 mm
  • Standardi SD: 525i59,94 NTSC, 625i50 PAL
  • Standardi HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardi Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
  • SDI norme: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1, SMPTE 2022-7
  • IP norme: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Sinkronizacija: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 opcionalno za 2160p59,94 i 2160p60
  • Preciznost i prostor boja: 10-bitni YUV 4:2:2; Rec. 709 i Rec. 2020
  • Upravljanje: LCD zaslon u boji od 2,2″, 3 tipke, okretni gumb
  • Napajanje: 2× unutarnji izvor napajanja 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Ugradnja: 1U za 19″ rack

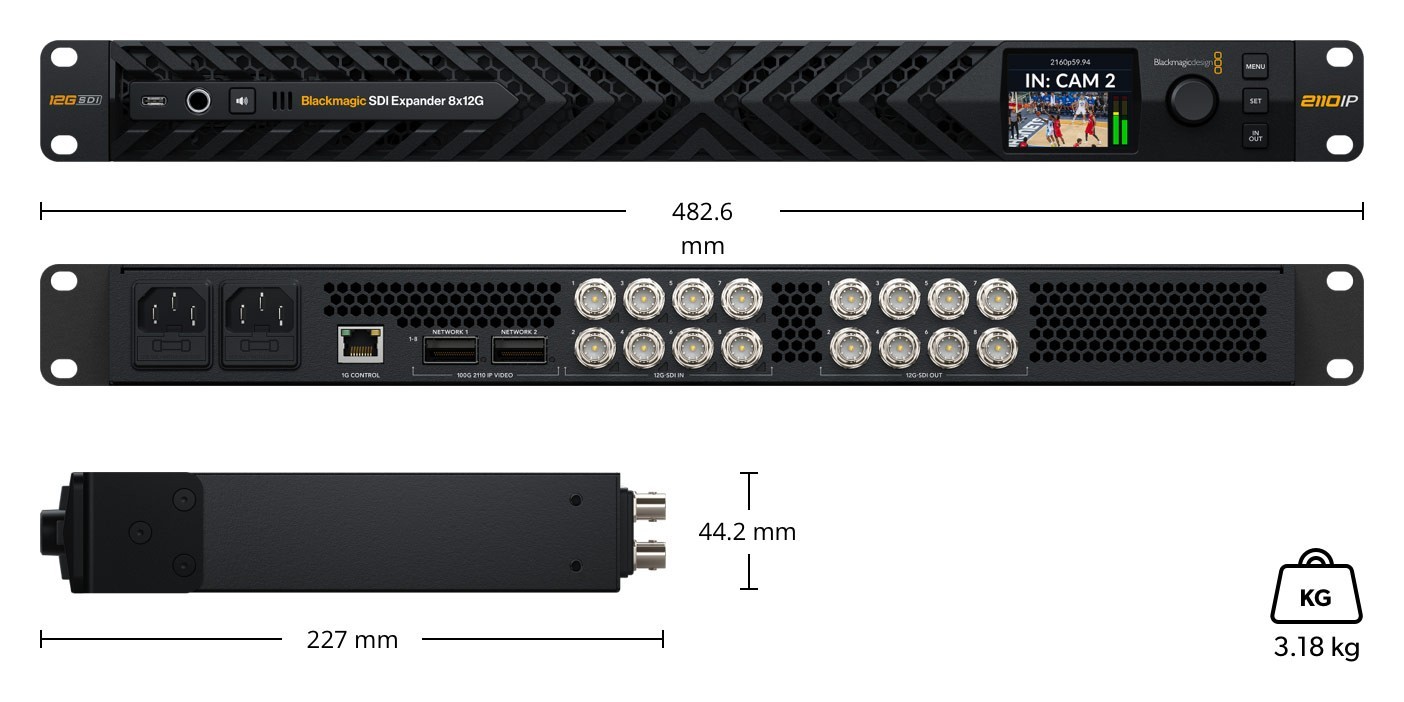

  • Dimenzije (š × d × v): 482,6 × 227 × 44,2 mm
  • Težina: 3,18 kg
  • Podržani sustavi: macOS 15 Sequoia, macOS 26 Tahoe ili noviji; Windows 11
  • Radna temperatura: 5 do 40 °C
  • Temperatura skladištenja: -20 do 45 °C
  • Relativna vlažnost: 0–90 %, bez kondenzacije
  • Jamstvo: 1 godina ograničenog jamstva proizvođača
Parametri

Parametri

Proizvođač: Blackmagic Design
Kategorija: Pretvarači signala

Main parameters

Ostale funkcijeAudio izlaz · LCD zaslon · automatska prilagodba formata
Izvor12G SDI · IP
CiljIP · 12G SDI
