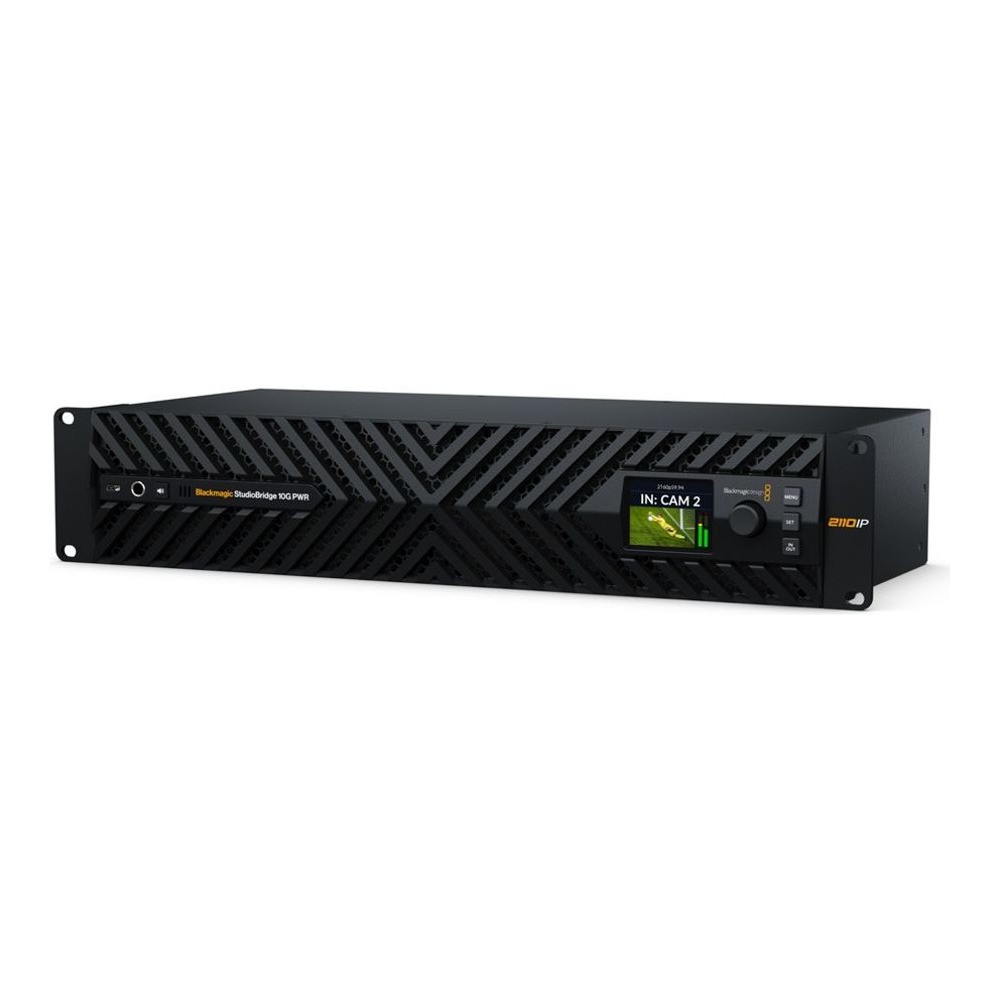

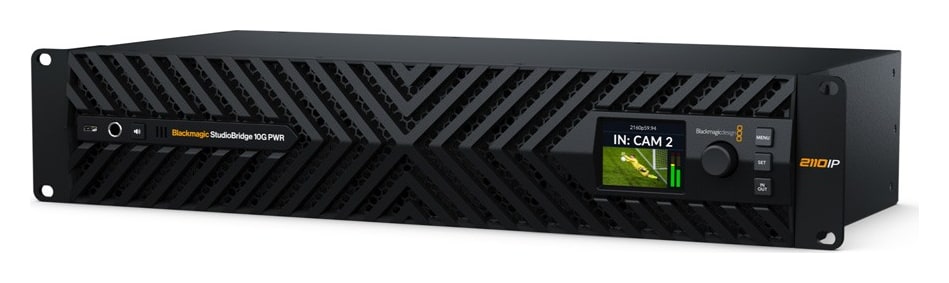

Blackmagic StudioBridge 10G PWR

  • Besplatan prijevoz
SKU: CONVNVIPR/SBB10X8P

Blackmagic StudioBridge 10G PWR omogućuje korisnicima povezivanje 8 zasebnih 10G Ethernet SMPTE-2110 veza s modernim 100G sustavima uz redundanciju prema SMPTE-2022-7. To znači da se do 8 zasebnih kamera ili pretvarača može integrirati u IP video sustav putem 100G Etherea.

Više informacija

2 829 € s PDV-om 2 263.2 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
na upit
SKU:
CONVNVIPR/SBB10X8P
Dodaj za usporedbu Povijest cijena

Blackmagic StudioBridge 100G

2 829 €bez PDV-a 2 263.2 €
Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Blackmagic StudioBridge 10G PWR omogućuje korisnicima povezivanje 8 zasebnih 10G Ethernet SMPTE-2110 veza s modernim 100G sustavima uz redundanciju prema SMPTE-2022-7. To znači da se do 8 zasebnih kamera ili pretvarača može integrirati u IP video sustav putem 100G Etherea.

SMPTE 2110 / 100G okosnica

Osam 10G uređaja u redundantnom 100G sustavu

StudioBridge 10G PWR kombinira osam zasebnih 10G Ethernet SMPTE-2110 veza u redundantni par 100G veza. Svaki 10G priključak također pruža do 90 W PoE++ za kompatibilne kamere i pretvarače.

8× 10G RJ45 PoE++2× 100G QSFP28

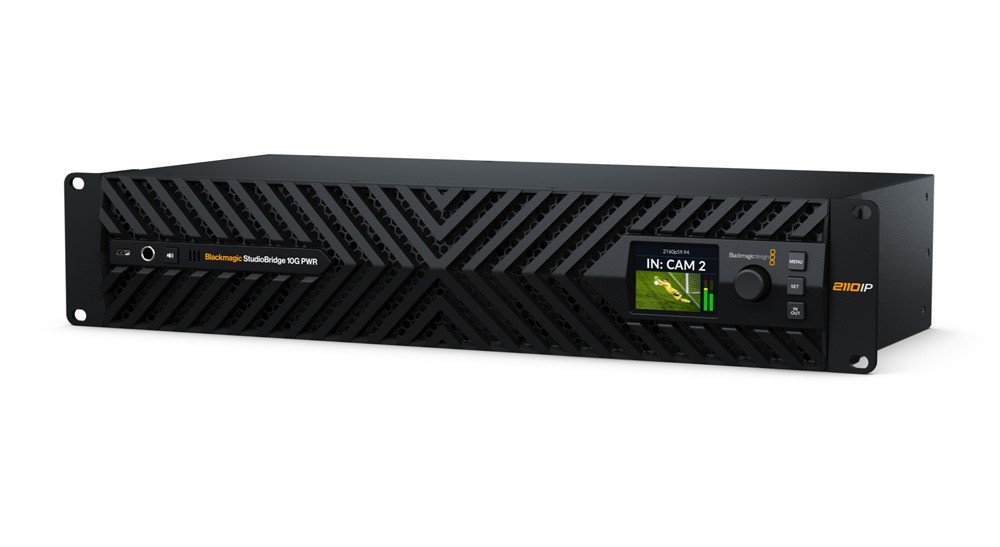

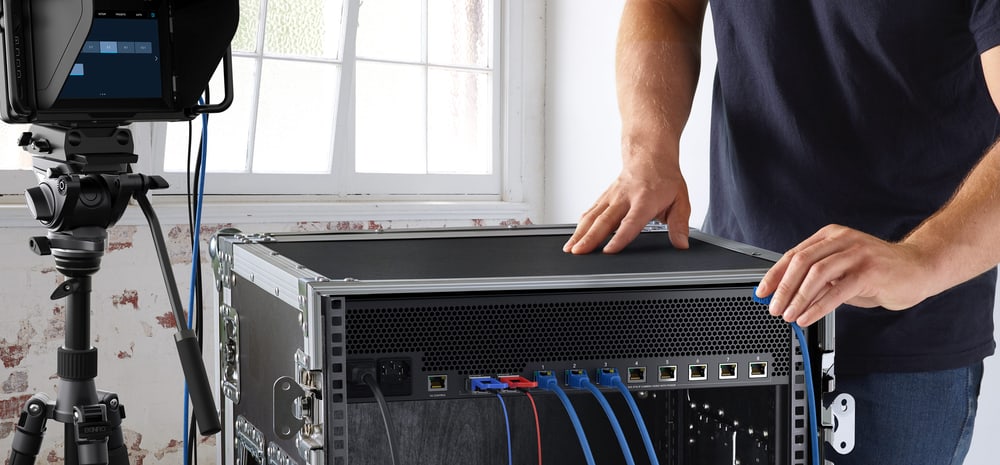

Blackmagic StudioBridge 10G PWR u rack izvedbi

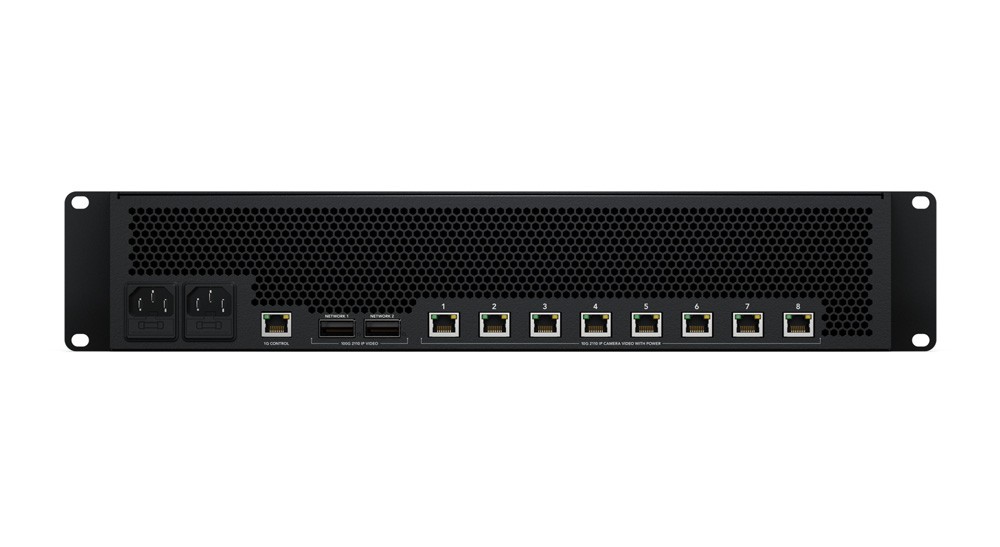

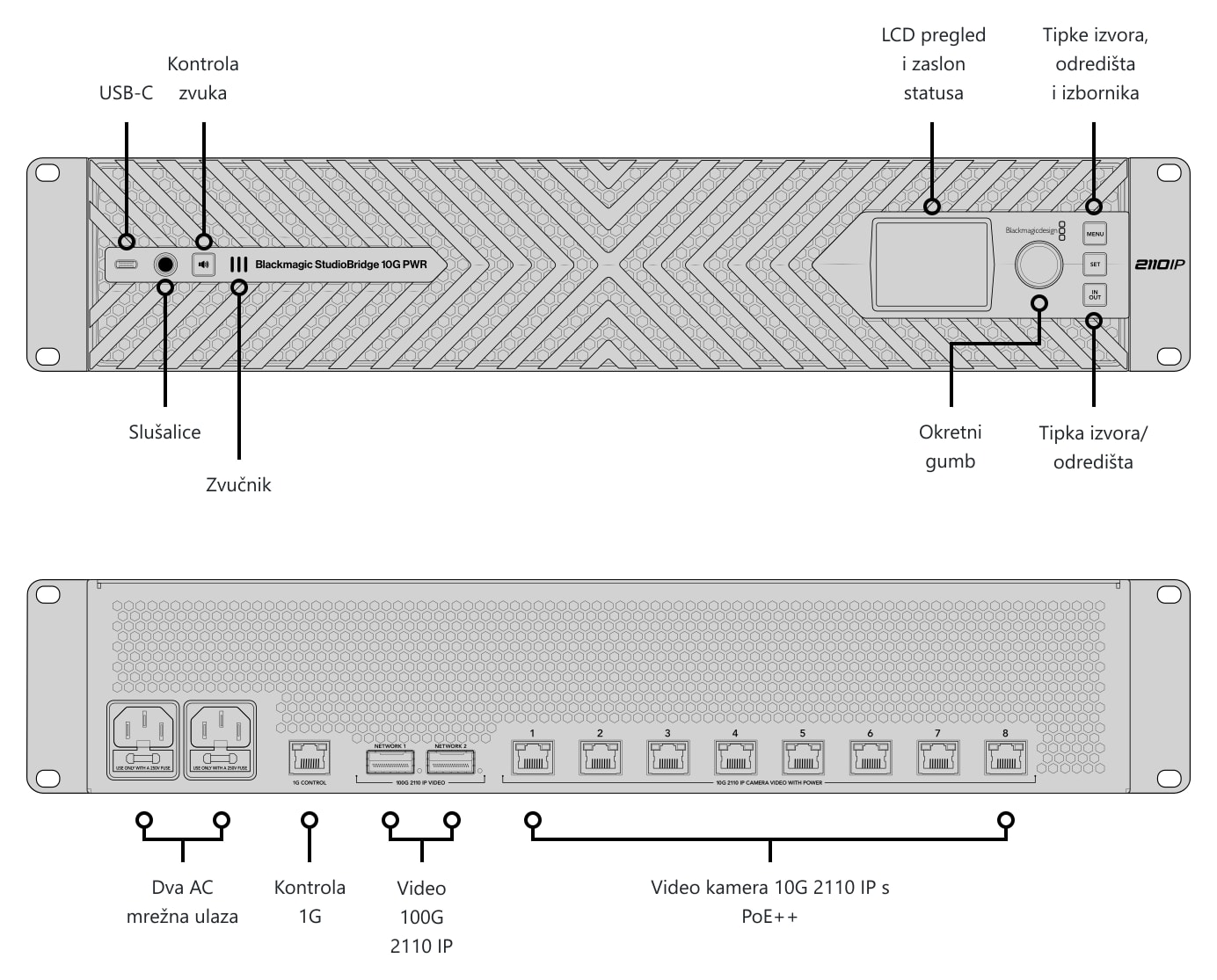

Priključci uređaja Blackmagic StudioBridge 10G PWR

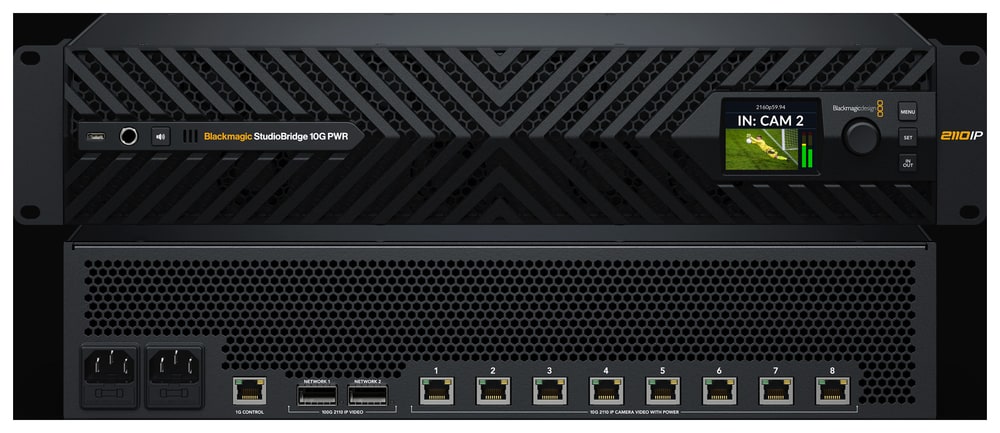

Most između ruba mreže i 100G okosnice

Uređaj agregira osam IP izvora u Ultra HD ili HD formatu. Dvije 100G QSFP28 veze podržavaju ST 2022-7: identični IP streamovi mogu se usmjeravati putem dviju odvojenih mreža, a sustav besprijekorno koristi paket koji stigne prvi.

Odvojeni 1G RJ45 priključak koristi se za NMOS upravljanje, konfiguraciju i ažuriranja; USB-C je namijenjen za konfiguraciju i ažuriranja firmvera.

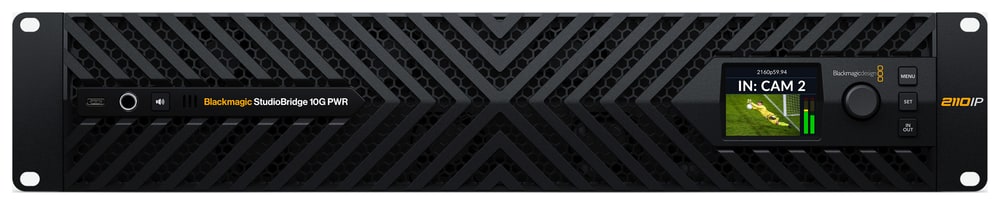

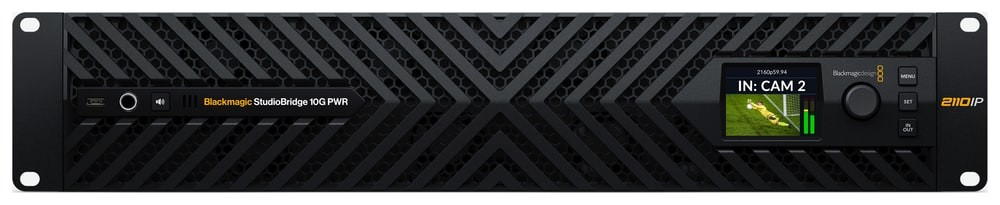

Napajanje i nadzor s prednje strane racka

Osam 10G RJ45 PoE++ priključaka isporučuje do 90 W po priključku kompatibilnim donjim uređajima. Dva IEC C14 ulaza i dva interna AC napajanja poboljšavaju operativnu otpornost. Ugrađeni 2,2-inčni LCD, tri gumba i rotacijski kotačić omogućuju pristup statusu videozapisa, zvuka, standarda i kodova vremena izravno na prednjoj ploči.

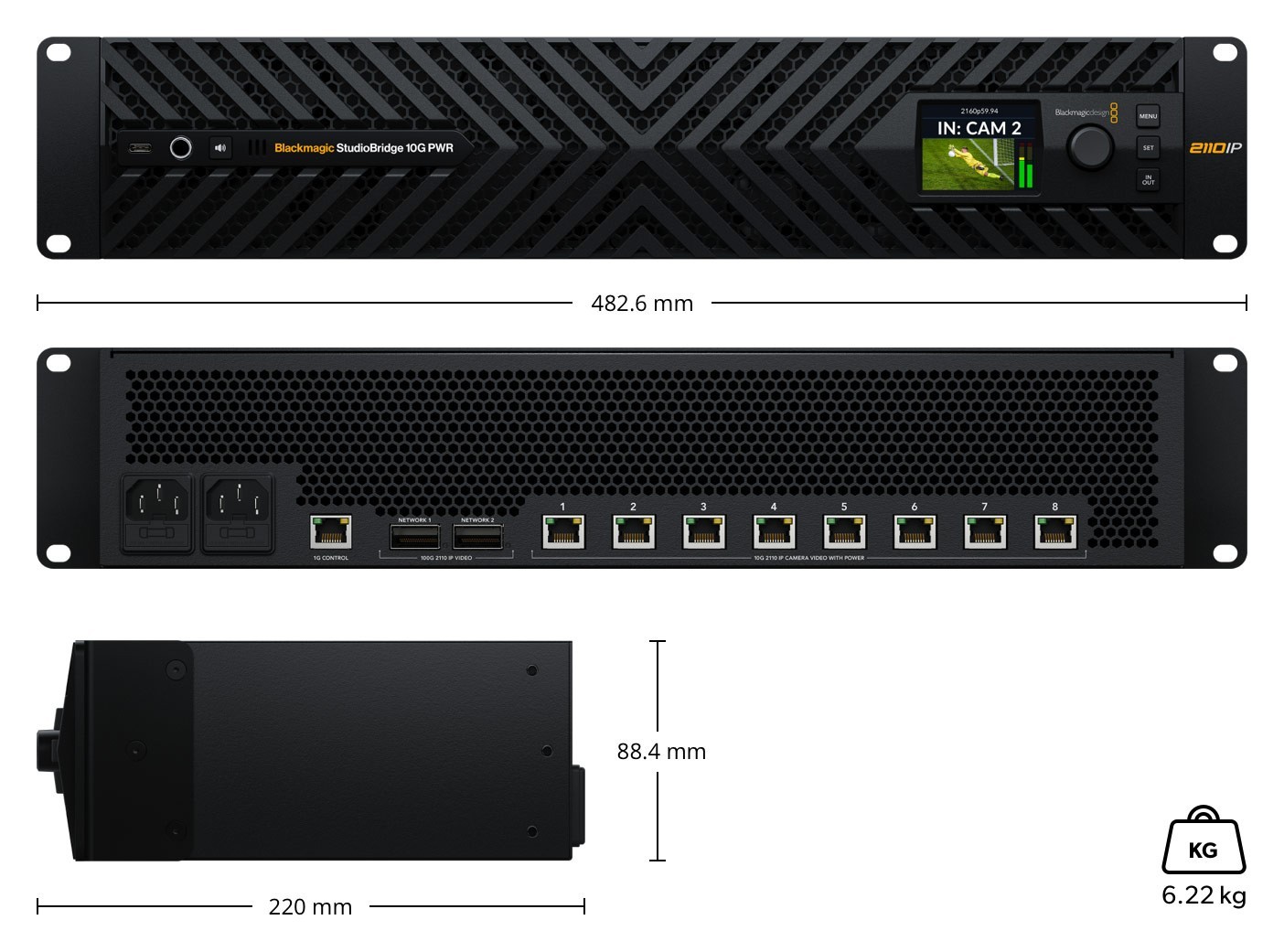

Dimenzijski crtež uređaja Blackmagic StudioBridge 10G PWR

Redundancija za neometano IP djelovanje

Blackmagic StudioBridge 10G PWR dizajniran je za povezivanje uređaja s jednim 10G Ethernet priključkom (SMPTE-2110) u redundantne 100G Ethernet sustave. Osam zasebnih 10G Ethernet uređaja može raditi preko redundantnog para 100G Ethernet veza, dok se napajanje PoE++ isporučuje putem iste Ethernet veze.

Blackmagic 2110 IP proizvodi koriste standard SMPTE-2110 za prijenos, sinkronizaciju i opis 10-bitnog videozapisa, zvuka i pomoćnih podataka unutar upravljane IP mreže za emitiranje. Redundancija prema standardu SMPTE 2022-7 šalje dvije identične kopije putem odvojenih mrežnih putova i uspoređuje dolazne RTP pakete prema broju sekvence kako bi se osigurala neprekidna reprodukcija čak i ako jedan put otkaže.

SADRŽAJ PAKETA

  • Blackmagic StudioBridge 10G PWR
  • Priručnik s QR kodom za preuzimanje softvera

TEHNIČKI PODACI

  • 100G mreža: 2× QSFP28 100G, redundantni ST 2022-7
  • 10G mreža: 8× RJ45 10G s PoE++
  • IP izvori: 8× Ultra HD ili HD po 100G paru
  • Upravljanje: 1× 1G RJ45 za NMOS, konfiguraciju i ažuriranja
  • Računalni sučelje: 1× USB-C za konfiguraciju i firmware
  • Audio: 16 kanala ugrađenog zvuka po 2110 IP video streamu
  • Standardi: SMPTE 2110-20/-21/-30/-40, SMPTE 2022-7
  • Sinkronizacija: IEEE 1588-2008 PTP v2, ST 2059-1 i ST 2059-2
  • Video: HD i Ultra HD do 2160p60; opcionalni Blackmagic IP10 za 2160p59.94/60
  • Boja: 10-bitni 4:2:2 YUV, Rec. 709 i Rec. 2020
  • Napajanje: 2× unutarnja 100–240 V AC, 2× IEC C14
  • PoE++ izlaz: 8× do 90 W za kompatibilne downstream uređaje
  • Instalacija: 2 RU rack
  • Radna temperatura: 5 do 40 °C
  • Jamstvo: 1-godišnje ograničeno jamstvo proizvođača
Parametri

Parametri

Proizvođač: Blackmagic Design
Kategorija: Pretvarači signala

Main parameters

Other featuresLCD display
SourceEthernet
TargetEthernet
