Blackmagic UpDownCross 100G

Praćenje izravno u racku

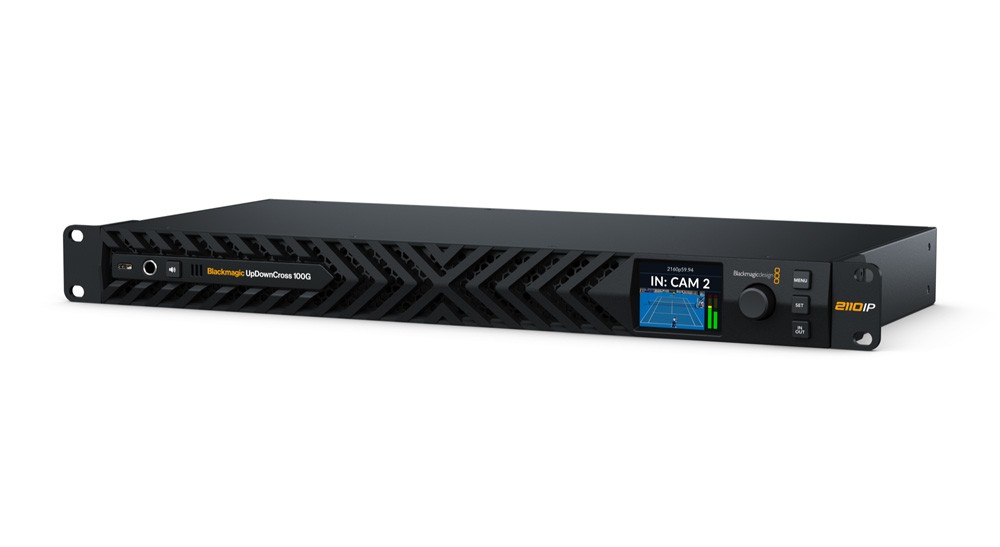

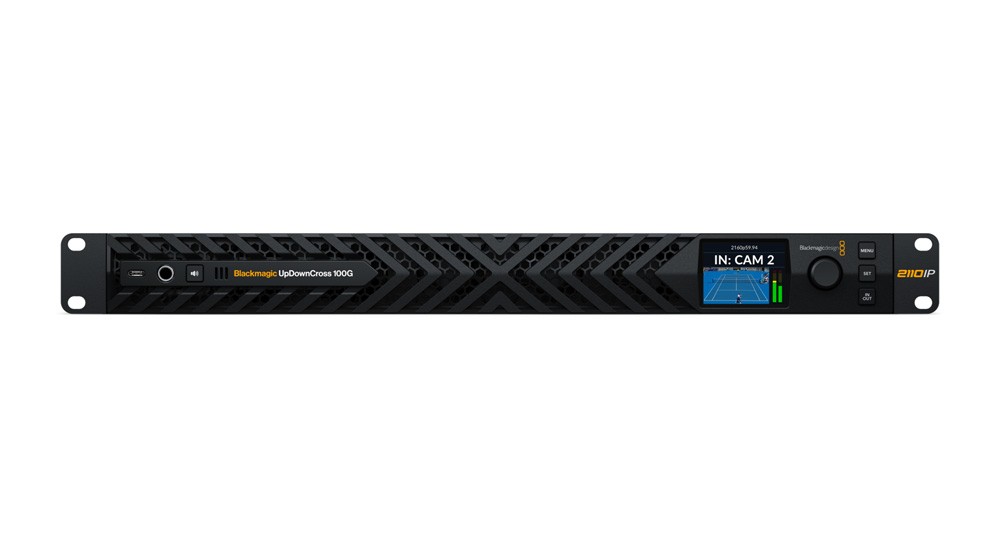

Ugrađeni LCD zaslon od 2,2″, okretni gumb i tipke služe za odabir izvora i odredišta te za provjeru videa, zvuka, vremenskog koda i postavki. Na prednjoj ploči nalaze se zvučnik i izlaz za slušalice 6,35 mm: kratak pritisak tipke privremeno uključuje zvučnik, dvostruki ga trajno uključuje ili isključuje, a držanjem se okretnim gumbom podešava glasnoća.

Redundantna mreža bez kompromisa

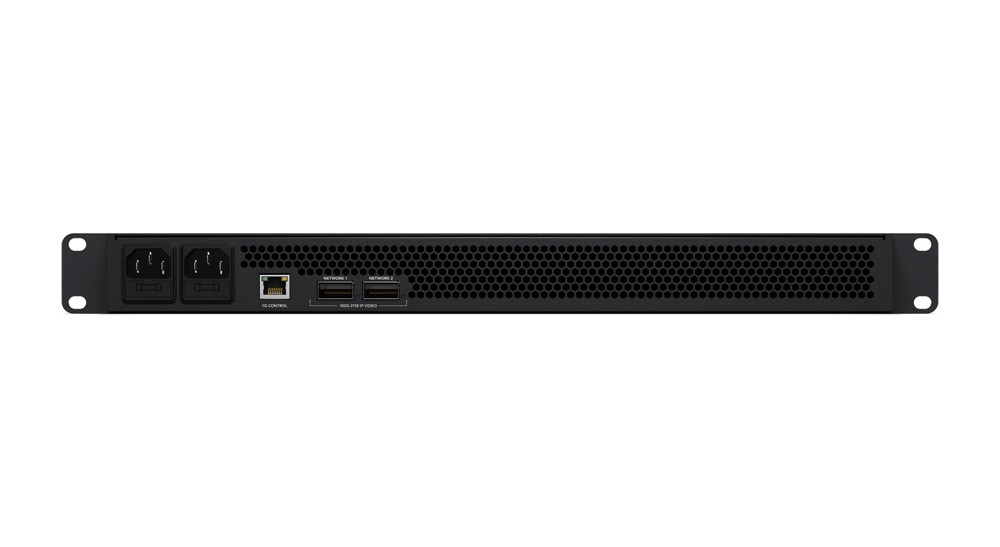

Dva priključka 100G QSFP28 prenose identične streamove SMPTE-2110 odvojenim mrežnim putovima prema SMPTE 2022-7. Zaseban priključak 1G RJ45 odvaja upravljanje NMOS, konfiguraciju i ažuriranja od medijske mreže; USB-C služi za lokalnu konfiguraciju. Svaki video stream prenosi 16 kanala ugrađenog zvuka.

Bilo koji standard u bilo koji

Svaki od osam kanala pretvara video SD, HD ili Ultra HD u drugi standard neovisno o ostalima – uključujući 1080p47,95/48, 2160p47,95/48 i SD u sustavima NTSC i PAL. Video je 10-bitni 4:2:2 u prostoru boja Rec. 709 ili Rec. 2020.

Pretvorba i zaštita rada uživo

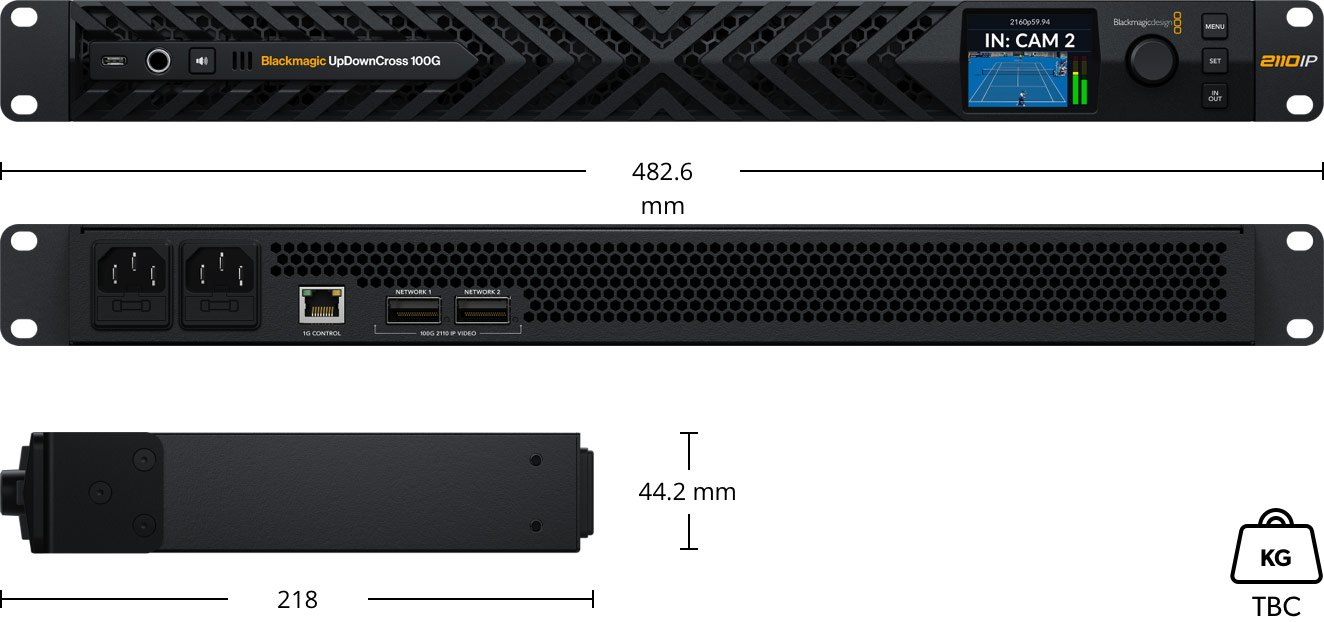

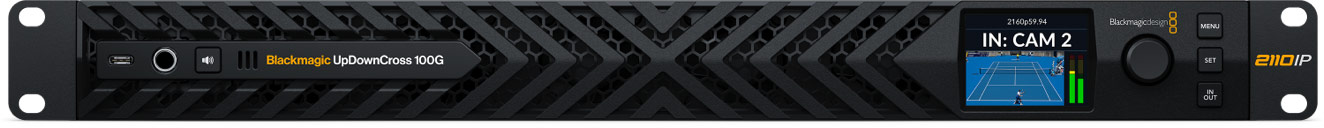

Blackmagic UpDownCross 100G snažan je osmokanalni pretvarač standarda s izvornim priključcima SMPTE-2110 preko 100G Etherneta. Istodobno može pretvoriti do osam zasebnih kanala videa SD, HD i Ultra HD u bilo koji drugi standard. Profesionalna izvedba 1U ima vrlo tiho hlađenje sprijeda prema natrag, redundantni 100G Ethernet za potpunu usklađenost sa SMPTE 2022-7, dva redundantna AC izvora napajanja i zaseban upravljački priključak NMOS.

Standard SMPTE-2110 definira prijenos, sinkronizaciju i opis 10-bitnog videa, zvuka i pomoćnih podataka u upravljanim IP mrežama za emitiranje. Pretvarač radi sa satom PTP, a redundancija SMPTE 2022-7 šalje dvije identične kopije videa i zvuka odvojenim putovima. Pristigle RTP pakete uspoređuje prema rednim brojevima i koristi onaj koji stigne prvi – bez izgubljenih sličica i prekida zvuka.
