Blackmagic Design ATEM 1 M/E Advanced Panel 20

  • Besplatan prijevoz
SKU: SWPANELADV1ME20

ATEM 1 M/E Advanced Panel 20 je hardverska upravljačka ploča za ATEM video miksere koja rad iz softvera prenosi na profesionalne tipke, polugu T-bar i joystick. Nudi jedan red M/E s 20 izravnih tipki izvora (uz tipku Shift do 40 izvora), dva sistemska LCD zaslona s tipkovnicom funkcija, troosni joystick za DVE, makronaredbe i povezivanje putem Etherneta. Idealna…

Više informacija

4 329 € s PDV-om 3 463.2 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
na upit
SKU:
SWPANELADV1ME20
Dodaj za usporedbu Povijest cijena

Blackmagic Design ATEM 1 M/E Advanced Panel 10

3 649 €bez PDV-a 2 919.2 €

Blackmagic Design ATEM 2 M/E Advanced Panel 20

7 129 €bez PDV-a 5 703.2 €

Blackmagic Design ATEM 4 M/E Advanced Panel 40

21 249 €bez PDV-a 16 999.2 €

Blackmagic Design ATEM 2 M/E Advanced Panel 30

8 499 €bez PDV-a 6 799.2 €

Blackmagic Design ATEM 2 M/E Advanced Panel 40

10 879 €bez PDV-a 8 703.2 €

Blackmagic Design ATEM 1 M/E Advanced Panel 30

6 249 €bez PDV-a 4 999.2 €

Blackmagic Design ATEM Micro Panel

Na lageru > 5 kom779 €bez PDV-a 623.2 €

Vrhunski pribor za Blackmagic Design ATEM 1 M/E Advanced Panel 20

AVMATRIX bežični sustav rasvjete s više kamera (4 x svjetiljke)

  • Vrhunski proizvod
AVMATRIX TS3019-4 je bežični sustav brojača koji se sastoji od bazne jedinice i četiri
499 €
Na lageru 5 kom

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Besplatan prijevoz
ATEM 4 M/E Constellation 4K je profesionalni video mikser uživo s 4 M/E za Ultra
10 819 €
Na lageru 2 kom

Blackmagic Design ATEM 2 M/E Constellation HD

  • Besplatan prijevoz
  • ZADNJI KOMAD
ATEM 2 M/E Constellation HD je profesionalni video mikser uživo s 2 M/E za HD produkcije.
2 049 €
Na lageru 1 kom

Blackmagic Design ATEM 1 M/E Constellation HD

  • Besplatan prijevoz
ATEM 1 M/E Constellation HD je profesionalni video mikser uživo s 1 M/E za HD produkcije.
1 209 €
Poslati 1 kom

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Besplatan prijevoz
ATEM 2 M/E Constellation 4K je profesionalni video mikser uživo s 2 M/E za Ultra
4 999 €
na upit

Blackmagic Design ATEM 4 M/E Constellation IP

  • Besplatan prijevoz
ATEM 4 M/E Constellation IP je nativni video mikser SMPTE-2110 uživo s 4 M/E za velike
8 989 €
na upit

Blackmagic Design ATEM Constellation 8K

  • Besplatan prijevoz
ATEM Constellation 8K je profesionalni video mikser uživo s 4 M/E za Ultra HD i 8K
13 129 €
na upit

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Besplatan prijevoz
ATEM 4 M/E Constellation 4K Plus je profesionalni video mikser uživo s 4 M/E za Ultra
14 939 €
na upit

Blackmagic Design ATEM 4 M/E Constellation HD

  • Besplatan prijevoz
ATEM 4 M/E Constellation HD je profesionalni video mikser uživo s 4 M/E za HD produkcije.
4 579 €
na upit

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Besplatan prijevoz
ATEM 1 M/E Constellation 4K je profesionalni video mikser uživo s 1 M/E za Ultra
2 169 €
na upit

Prikaži svu dodatnu opremu

Opis proizvoda ČLANCI TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

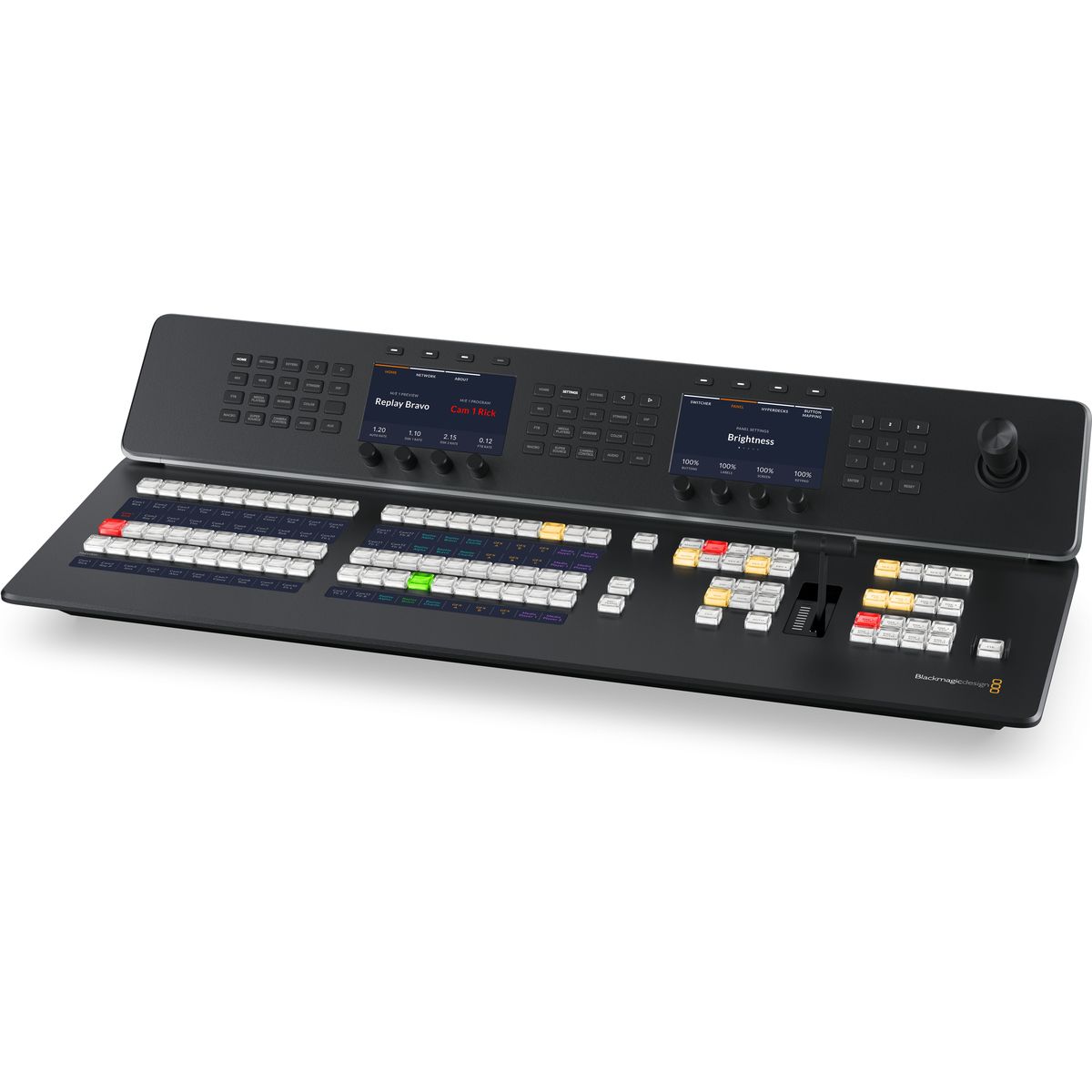

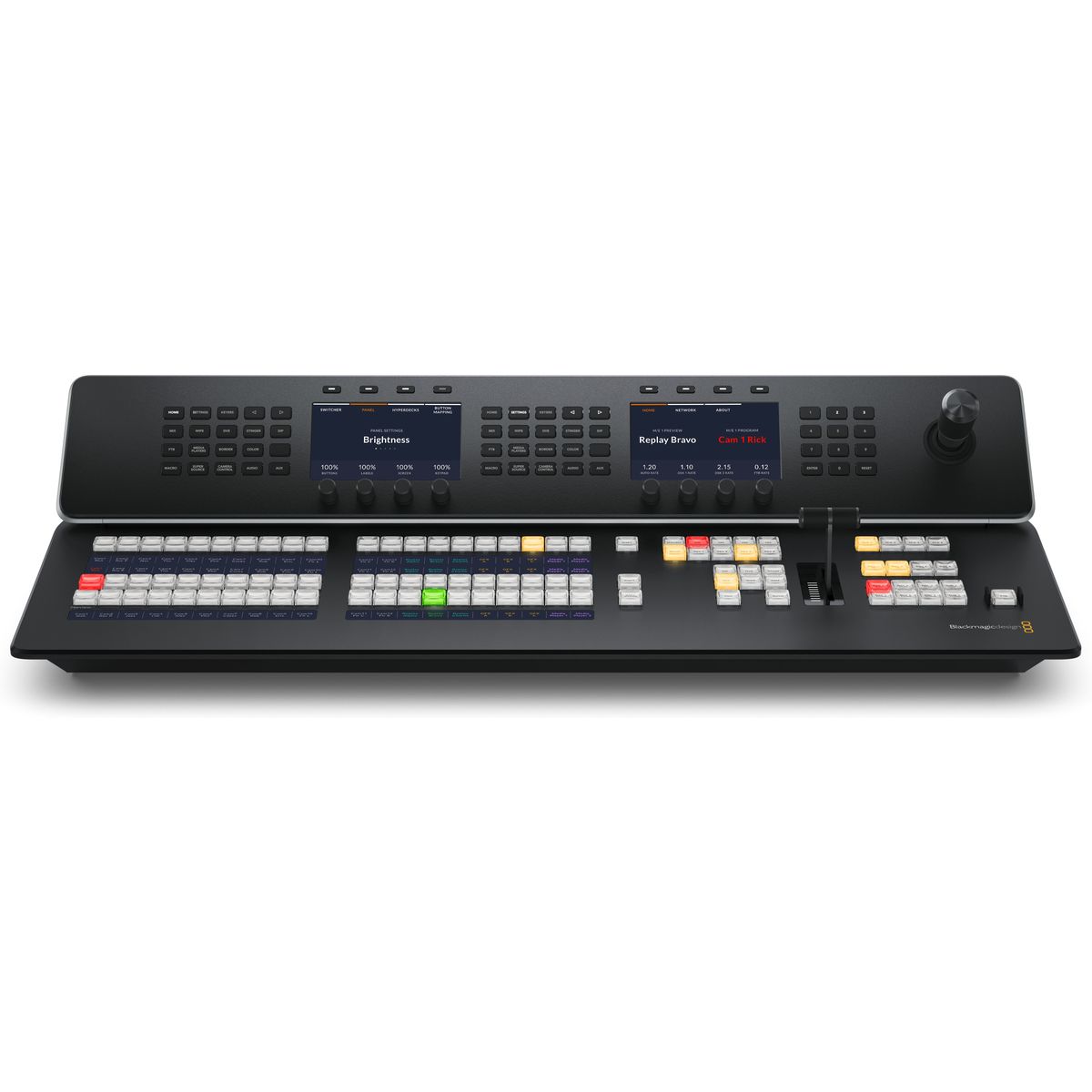

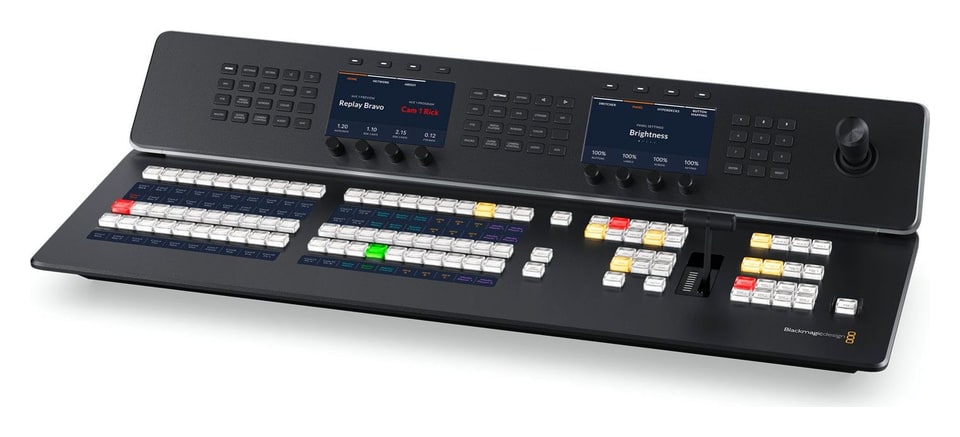

ATEM 1 M/E Advanced Panel 20 je hardverska upravljačka ploča za ATEM video miksere koja rad iz softvera prenosi na profesionalne tipke, polugu T-bar i joystick. Nudi jedan red M/E s 20 izravnih tipki izvora (uz tipku Shift do 40 izvora), dva sistemska LCD zaslona s tipkovnicom funkcija, troosni joystick za DVE, makronaredbe i povezivanje putem Etherneta. Idealna je za ATEM Constellation i druge ATEM video miksere.

Ploča 1 M/E s 20 tipki izvora i dva sistemska LCD zaslona

ATEM 1 M/E Advanced Panel 20 ATEM video mikseru donosi televizijski način rada: izvor pripremite na sabirnici pregleda, provjerite ga na izlazu ili u prikazu multiview i u eter ga pošaljete tipkom CUT, AUTO ili polugom T-bar. Fizičke tipke, okretni regulatori i joystick čine sve funkcije video miksera dostupnima istodobno.

1 red M/E20 tipki · Shift 402× sistemski LCDTroosni joystick1× T-bar4× Ethernet

Izravno upravljanje bez traženja po izbornicima

Svaka vrsta prijelaza ima vlastitu tipku, a sistemski LCD zaslon odmah prikazuje njezine parametre. Ploča sprema 10 vlastitih postavki i pokreće makronaredbe jednim pritiskom jer su spremljene u video mikseru; svaki red tipki može upravljati bilo kojim od četiri reda M/E većeg video miksera.

Vlastiti natpisi i boje

LCD zasloni uz tipke prikazuju nazive izvora, a pozadinsko osvjetljenje tipki može se prilagoditi bojom – operater se brzo snalazi i u velikoj produkciji.

Dvostruko napajanje

Dva unutarnja izvora napajanja 100–240 V i ugrađeni Ethernet preklopnik s 4 priključka – dodatna mrežna oprema nije potrebna.

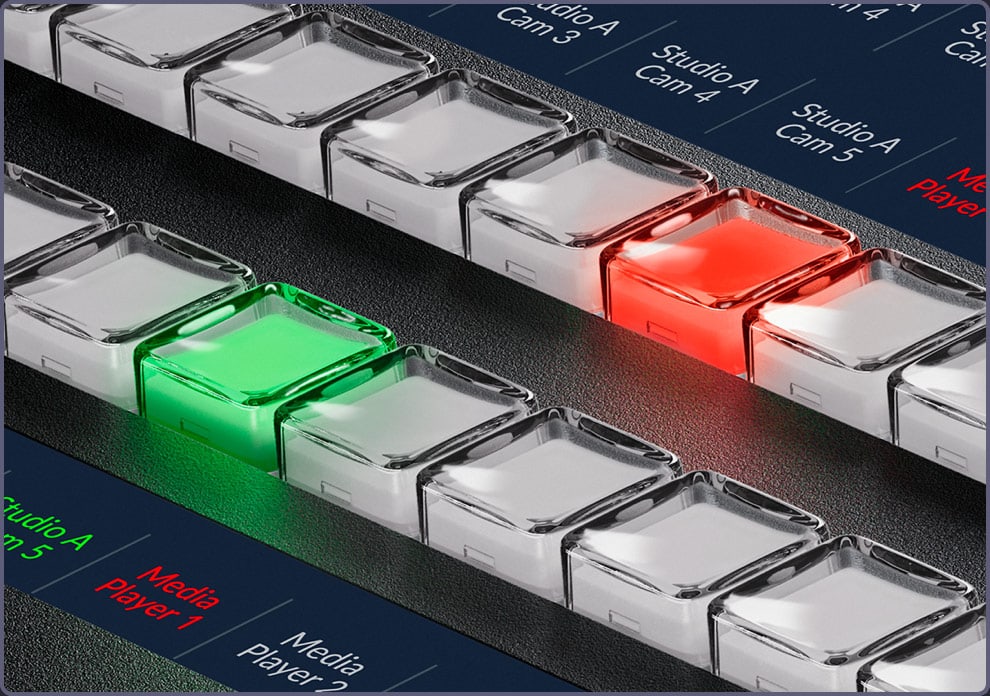

Tipke izvora s LCD natpisima

Red M/E ima 20 izravnih tipki izvora, a uz tipku Shift doseže 40 izvora. Izvor pripremljen na sabirnici pregleda vidjet ćete na aux izlazu ili u prikazu multiview prije nego što ga pošaljete u eter; po potrebi možete rezati i izravno na programskoj sabirnici.

ATEM 1 M/E Advanced Panel 20 – Tipke izvora s LCD natpisima

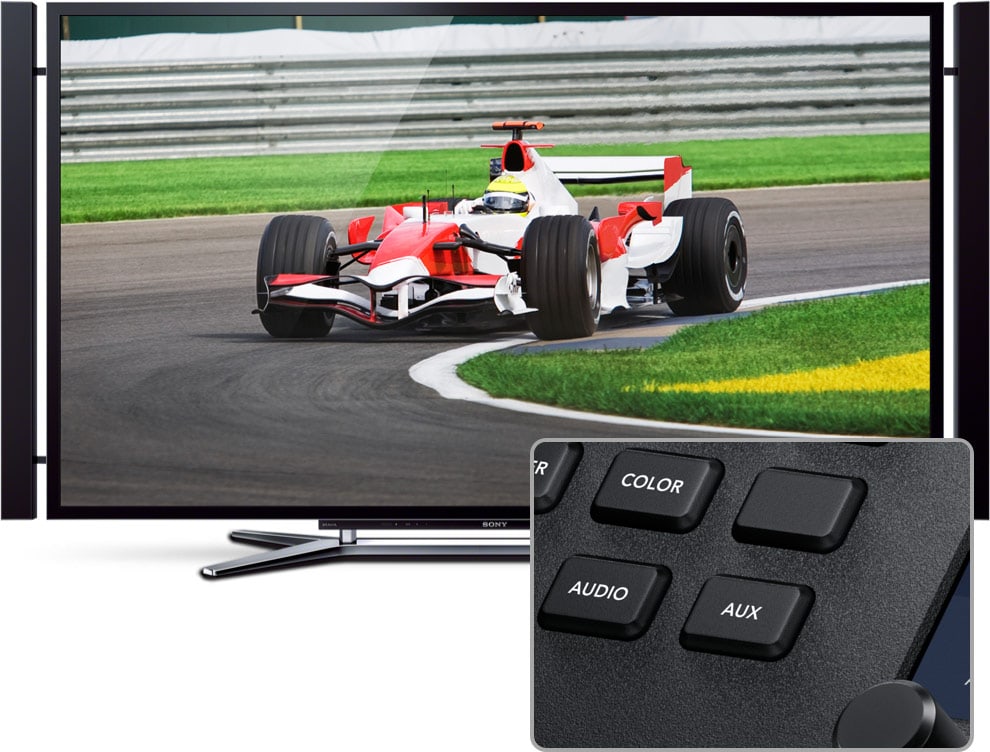

Sabirnica odabira i aux izlazi

Red M/E ima vlastitu sabirnicu odabira (select bus) za usmjeravanje izvora na aux izlaze i u unutarnju obradu, primjerice u keyere i DVE. Izvor na izlazu mijenjate jednim pritiskom tipke – baš kao na SDI usmjerivaču.

ATEM 1 M/E Advanced Panel 20 – Sabirnica odabira i aux izlazi

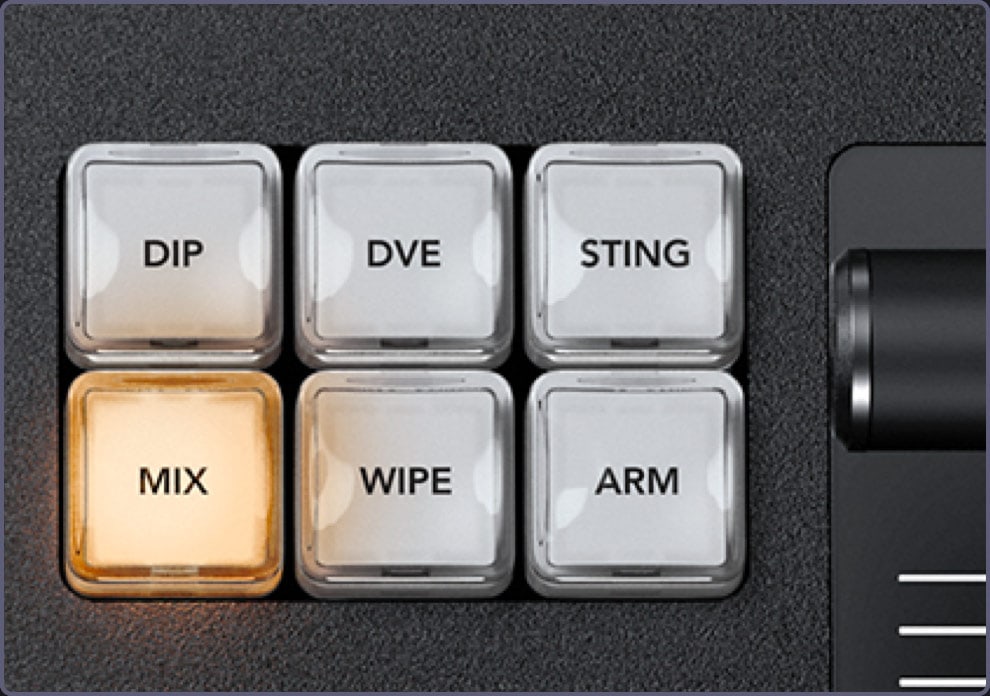

Prijelazi jednom tipkom

Mix, dip, wipe, DVE i stinger imaju vlastite tipke, a sistemski LCD zaslon prikazuje parametre odabranog prijelaza. Automatski prijelaz postavlja se od 1 do 250 sličica pa je jednak u cijeloj emisiji, a tipkom za pregled prijelaza (PREV TRANS) možete ga isprobati na izlazu pregleda prije nego što ode u eter.

ATEM 1 M/E Advanced Panel 20 – Prijelazi jednom tipkom

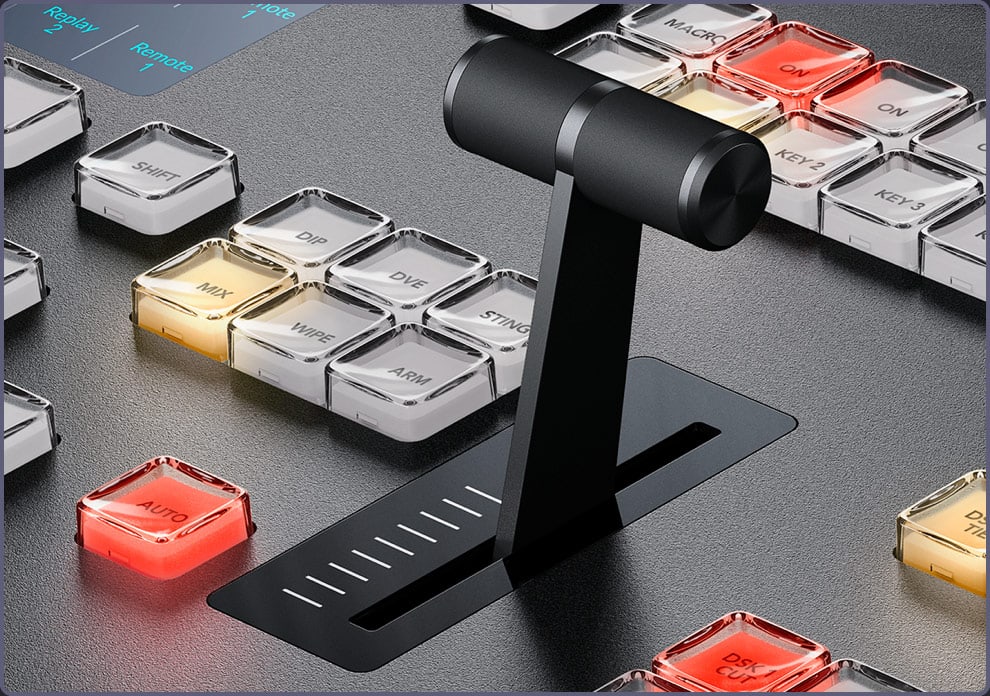

Poluga T-bar i zatamnjenje u crno

Ergonomska poluga T-bar omogućuje ručno vođenje prijelaza u ritmu nastupa uživo. Tipka FTB zatamnjuje cijeli izlaz video miksera u crno – po želji zajedno sa zvukom – i zaštićena je od slučajnog pritiska.

ATEM 1 M/E Advanced Panel 20 – Poluga T-bar i zatamnjenje u crno

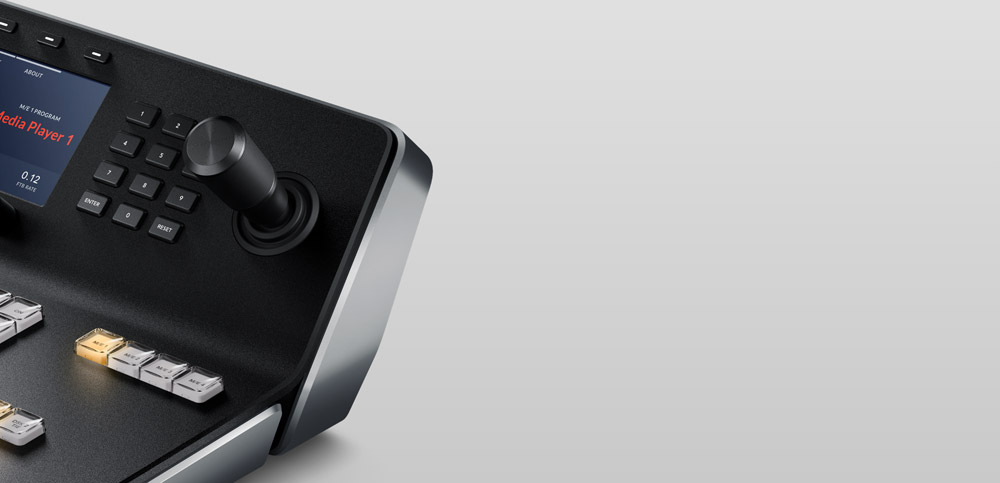

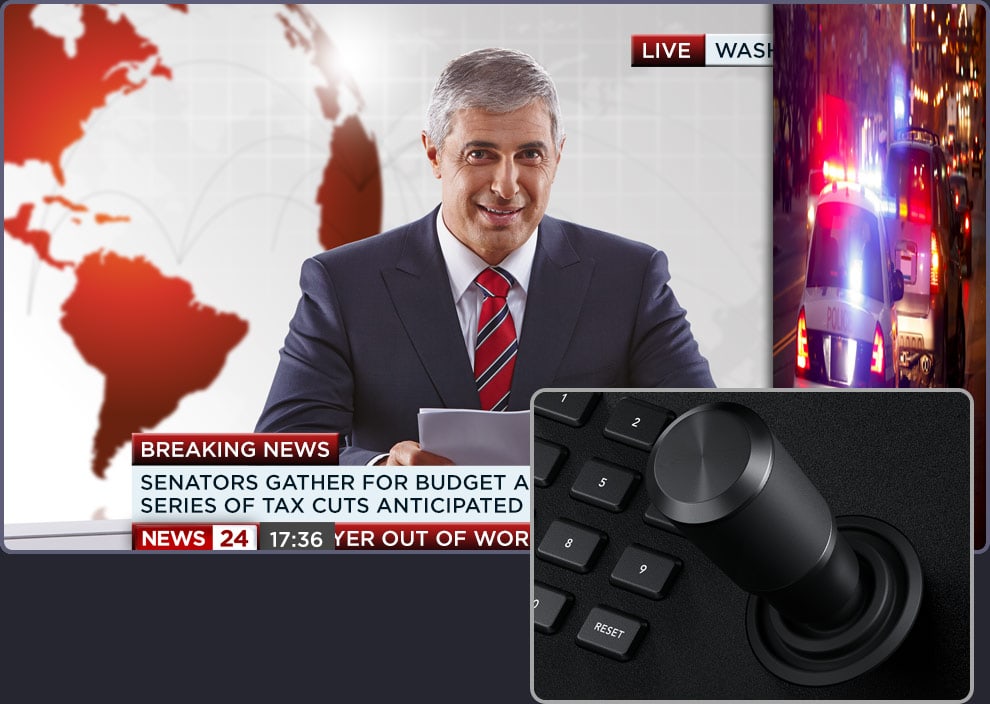

Troosni joystick za DVE

Joystick pomiče sliku u slici gore, dolje i u stranu, a okretanjem mijenja njezinu veličinu; jednako precizno postavlja središte wipe prijelaza. Joystickom se mogu unijeti i početni i završni položaj vlastitih animiranih DVE pokreta.

ATEM 1 M/E Advanced Panel 20 – Troosni joystick za DVE

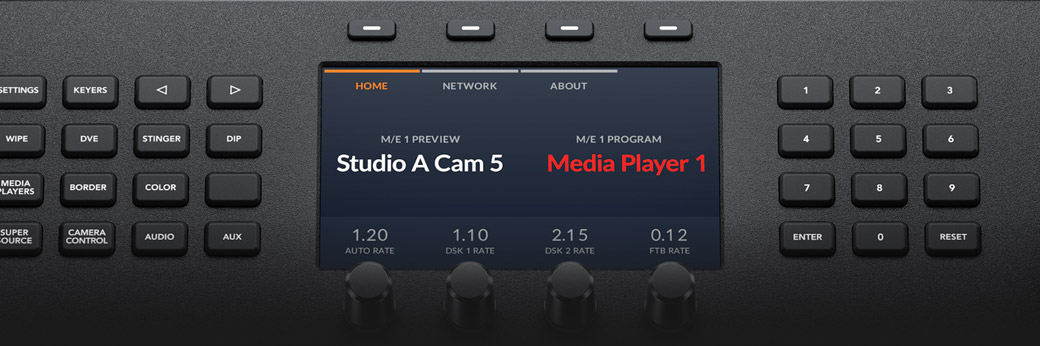

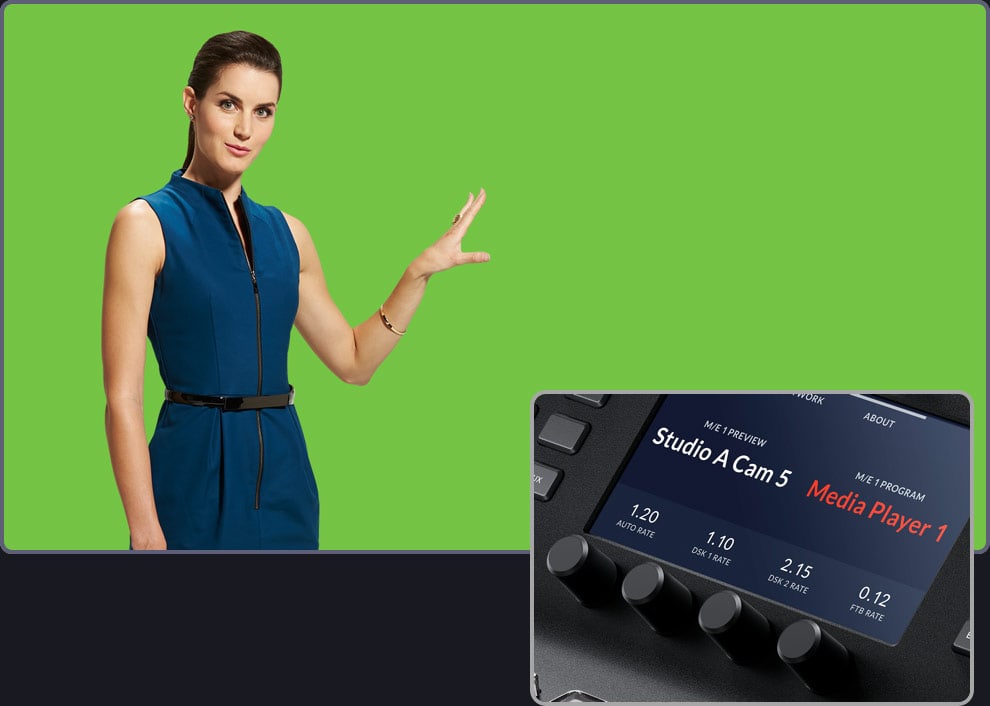

Keyeri i sistemski LCD zasloni

Dva sistemska LCD zaslona s tipkovnicom funkcija, okretnim regulatorima i tipkama omogućuju pristup stotinama parametara – keyerima, prijelazima, DVE-u, generatorima boja, video standardu, prikazu multiview i preraspodjeli tipki. Pri chroma keyingu regulatori su u ruci, a parametri se fino podešavaju uz praćenje izlaza. Zasebne tipke upravljaju s 4 upstream keyera, 4 downstream keyera i 4 reda M/E.

ATEM 1 M/E Advanced Panel 20 – Keyeri i sistemski LCD zasloni

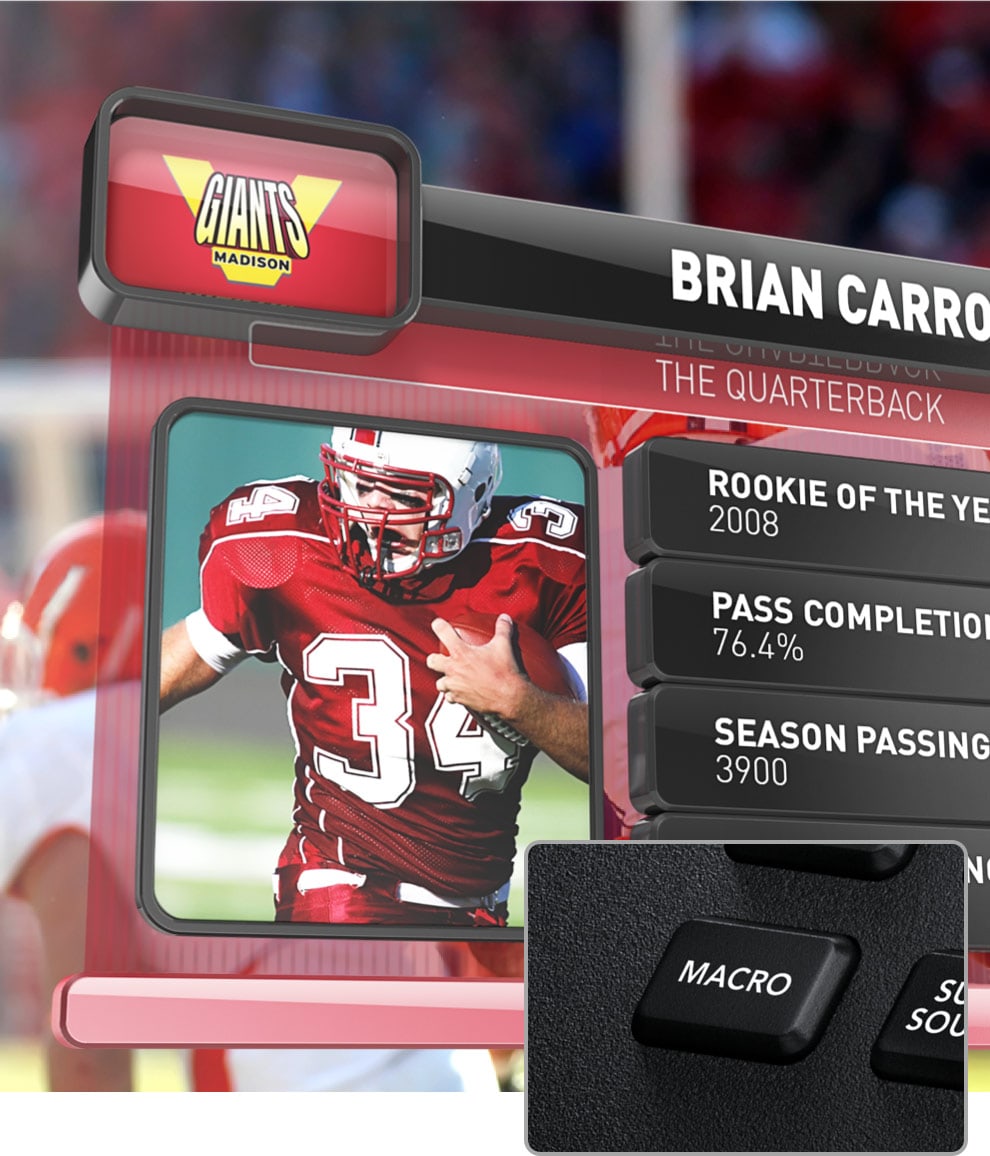

Makronaredbe i reproduktori medija

Tipke makronaredbi (1 × 20) pokreću vlastite makronaredbe spremljene u video mikseru, pa se promjena pojavljuje na svim povezanim pločama. S ploče možete birati i statične slike iz knjižnice medija za reproduktore medija te pokretati isječke.

ATEM 1 M/E Advanced Panel 20 – Makronaredbe i reproduktori medija

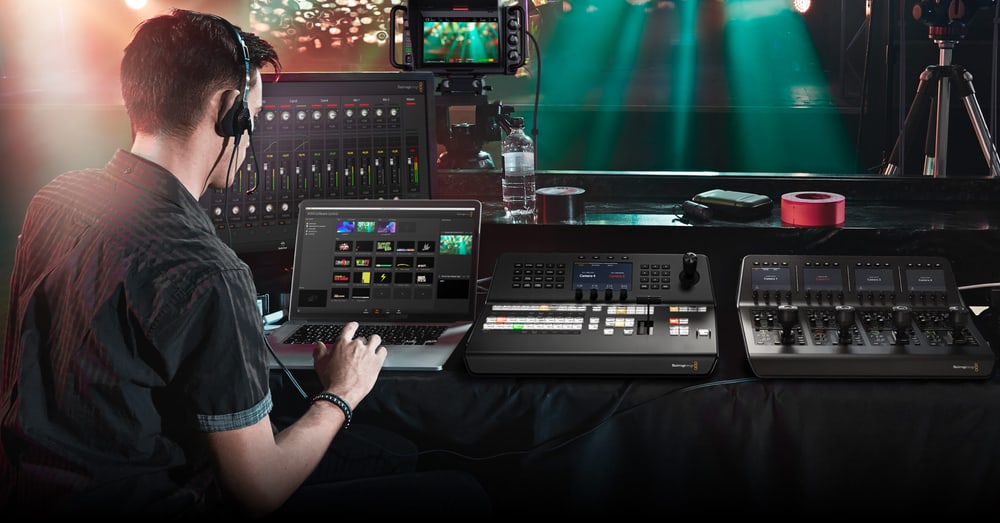

Povezivanje putem Etherneta

Ploča se s video mikserom povezuje putem Etherneta (4× 10/100/1000 BASE-T s petljom za dodatne ploče ili računala), izravno ili preko mreže. Istodobno se može koristiti više hardverskih ploča, ATEM Camera Control Panel i ATEM Software Control, a video mikserom se može upravljati i na daljinu; firmver se ažurira putem USB-C priključka.

ATEM 1 M/E Advanced Panel 20 – Povezivanje putem Etherneta

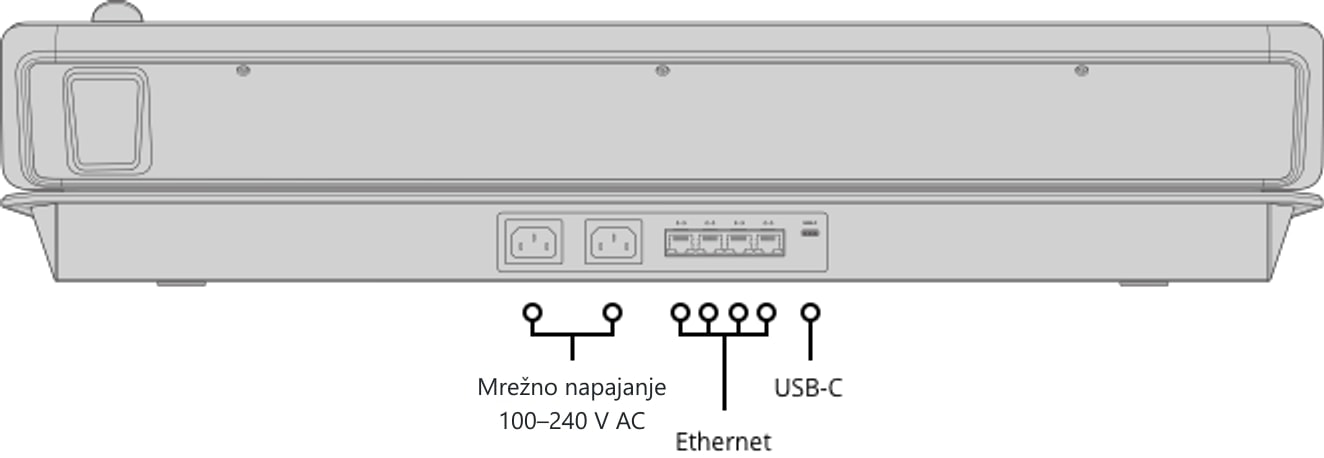

Stražnja strana i priključci

Na stražnjoj strani nalaze se dva ulaza napajanja 100–240 V, četiri Ethernet priključka s petljom i USB-C za ažuriranje firmvera.

ATEM 1 M/E Advanced Panel 20 – Stražnja strana i priključci

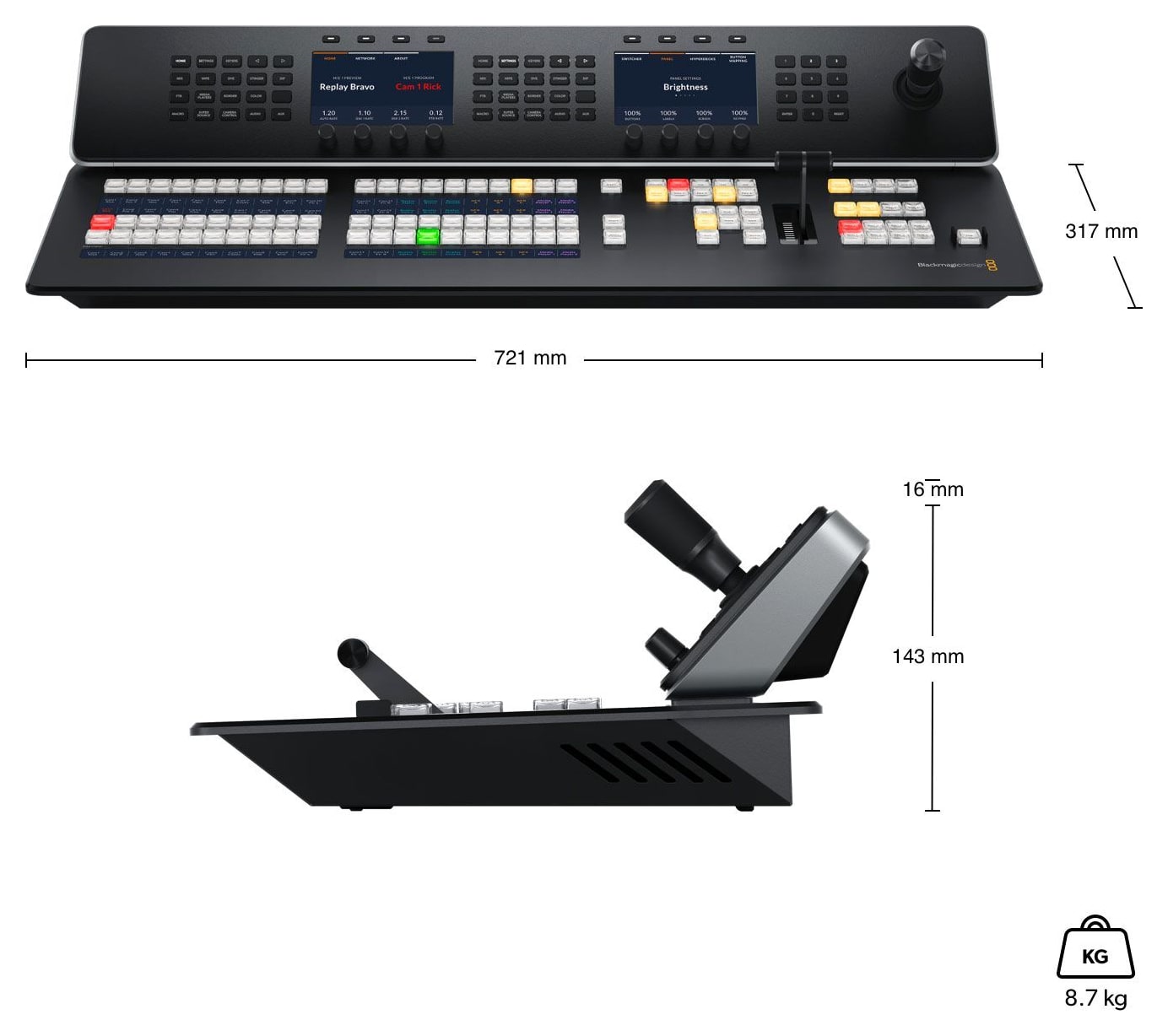

Dimenzije

Širina 721 mm, dubina 317 mm, masa 8,7 kg.

ATEM 1 M/E Advanced Panel 20 – Dimenzije

SADRŽAJ PAKETA

  • ATEM 1 M/E Advanced Panel 20
  • Kartica dobrodošlice s QR kodom za preuzimanje softvera

TEHNIČKI PODACI

  • Redovi M/E: 1 (svaki može upravljati do 4 M/E većeg video miksera)
  • Tipke izvora: 20 izravnih, 40 uz tipku Shift; trobojne LED
  • Sistemski LCD zasloni: 2; upravljanje izbornikom 2 × 20 tipki
  • Tipke makronaredbi: 1 × 20
  • Transportne tipke: 8
  • Pregled prijelaza: 1
  • Ciljna sabirnica i sabirnica odabira: 1 i 1
  • T-bar: 1
  • Troosni joystick: 1
  • Numerička tipkovnica: 1
  • Ethernet: 4× 10/100/1000 BASE-T s petljom za dodatne ploče ili računala
  • Ažuriranje: USB-C
  • Softver: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia ili noviji, Windows 10 i 11)
  • Napajanje: 2× unutarnji izvor napajanja 100–240 V AC (redundantno)
  • Potrošnja energije: 75 W
  • Dimenzije: 721 × 317 mm (širina × dubina)
  • Masa: 8,7 kg
  • Radna temperatura: 0 do 40 °C
  • Temperatura skladištenja: −20 do 60 °C
  • Relativna vlažnost: 0 do 95 %, bez kondenzacije
  • Jamstvo: 1 godina ograničenog jamstva proizvođača

ČLANCI

PREPORUČUJEMO

ATEM 1 M/E Advanced Panel 20 je hardverska upravljačka ploča za ATEM video miksere. Radi s video mikserima ATEM Constellation s kojima se povezuje putem Etherneta; Blackmagic kamerama u istom sustavu može se upravljati pločom ATEM Camera Control Panel.

ATEM Constellation video mikseri - Ploča se s video mikserom povezuje putem Etherneta i upravlja njegovim redovima M/E, keyerima, prijelazima i makronaredbama.

Upravljanje kamerama - Otvor blende, balans bijele, pojačanje i korekcije boja Blackmagic kamera podešava zaseban operater s jedinice za upravljanje kamerama.

Povezivanje - Cat6 patch kabeli za povezivanje ploče s video mikserom i petlju prema dodatnim pločama.

Parametri

Parametri

Proizvođač: Blackmagic Design
Kategorija: Upravljačke ploče

Main parameters

SučeljeLAN · USB
Upravljački elementiT-bar · programabilne tipke
ZaslonLCD
