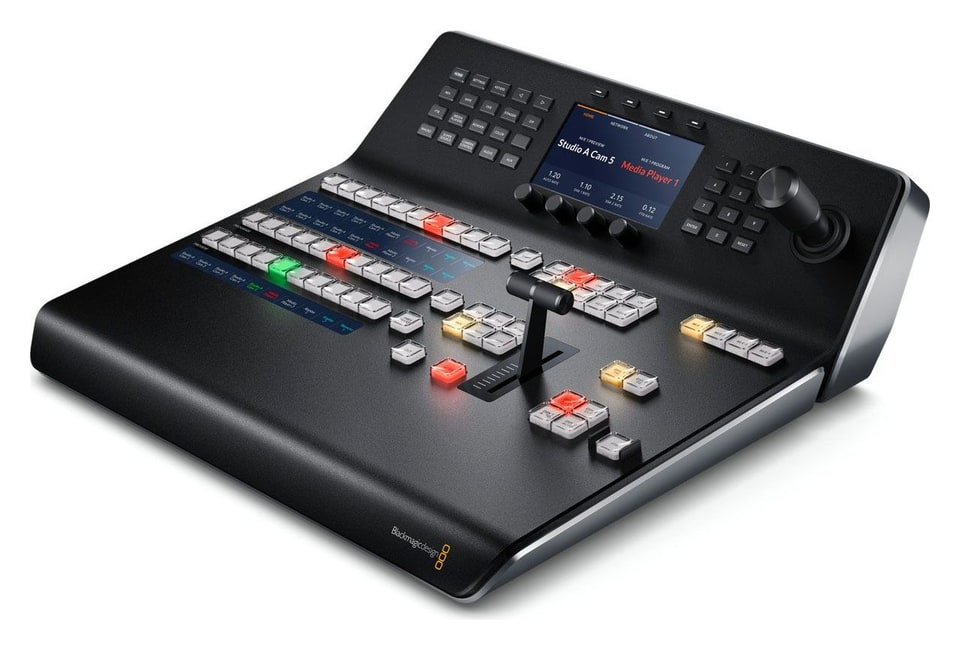

Blackmagic Design ATEM 1 M/E Advanced Panel 10

ATEM 1 M/E Advanced Panel 10 je hardverska upravljačka ploča za ATEM video miksere koja rad iz softvera prenosi na profesionalne tipke, polugu T-bar i joystick. Nudi jedan red M/E s 10 izravnih tipki izvora (uz tipku Shift do 20 izvora), jedan sistemski LCD zaslon s tipkovnicom funkcija, troosni joystick za DVE, makronaredbe i povezivanje putem Etherneta. Idealna je za ATEM Constellation i druge ATEM video miksere.

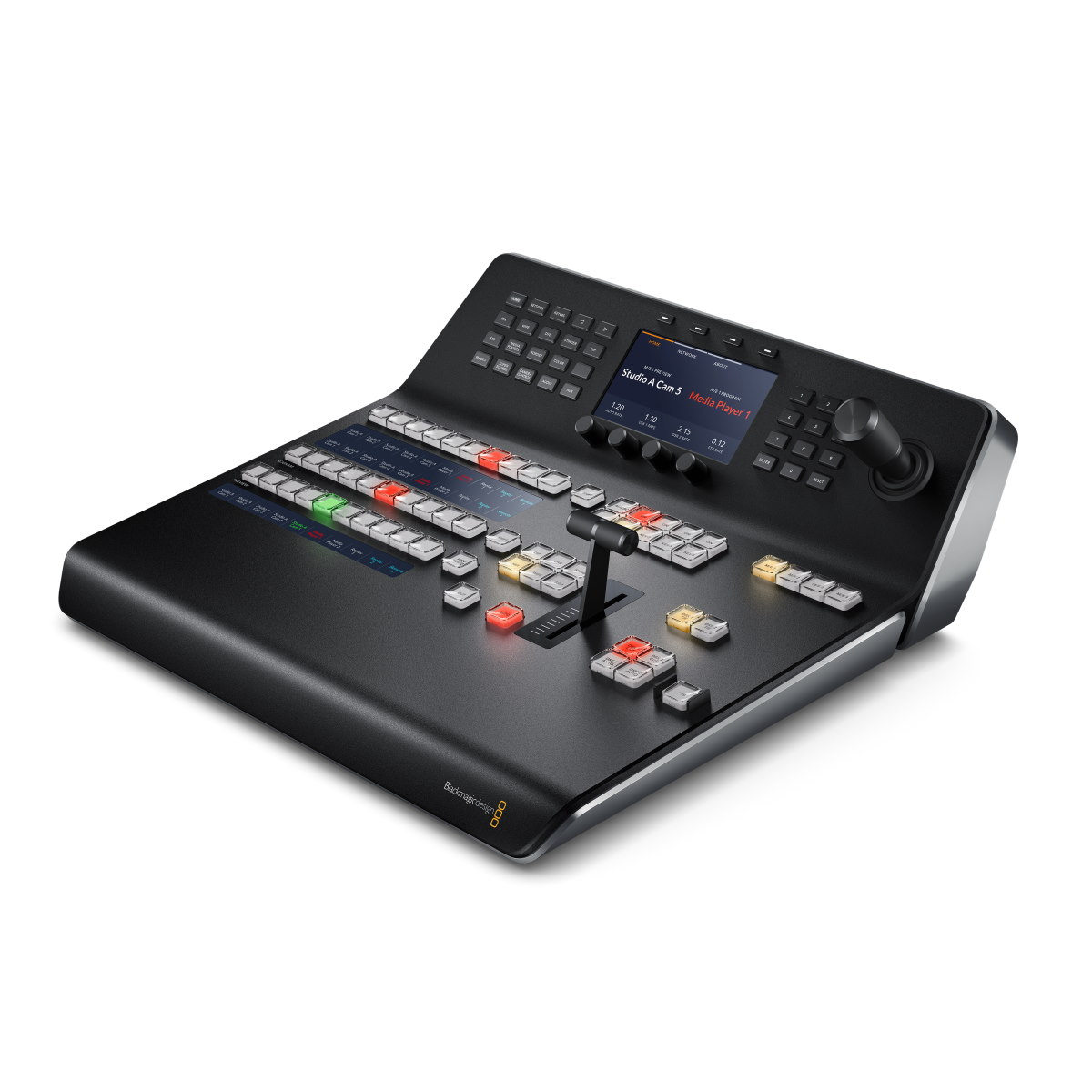

Kompaktna hardverska ploča 1 M/E za sve ATEM video miksere

ATEM 1 M/E Advanced Panel 10 ATEM video mikseru donosi televizijski način rada: izvor pripremite na sabirnici pregleda, provjerite ga na izlazu ili u prikazu multiview i u eter ga pošaljete tipkom CUT, AUTO ili polugom T-bar. Fizičke tipke, okretni regulatori i joystick čine sve funkcije video miksera dostupnima istodobno.

1 red M/E10 tipki · Shift 201× sistemski LCDTroosni joystick1× T-bar2× Ethernet

Izravno upravljanje bez traženja po izbornicima

Svaka vrsta prijelaza ima vlastitu tipku, a sistemski LCD zaslon odmah prikazuje njezine parametre. Ploča sprema 10 vlastitih postavki i pokreće makronaredbe jednim pritiskom jer su spremljene u video mikseru.

Vlastiti natpisi i boje

LCD zasloni uz tipke prikazuju nazive izvora, a pozadinsko osvjetljenje tipki može se prilagoditi bojom – operater se brzo snalazi i u velikoj produkciji.

Rezervno napajanje

Unutarnji izvor napajanja 100–240 V nadopunjuje ulaz 12 V za rezervno napajanje, a dva Ethernet priključka s petljom povezuju dodatne ploče ili računala.

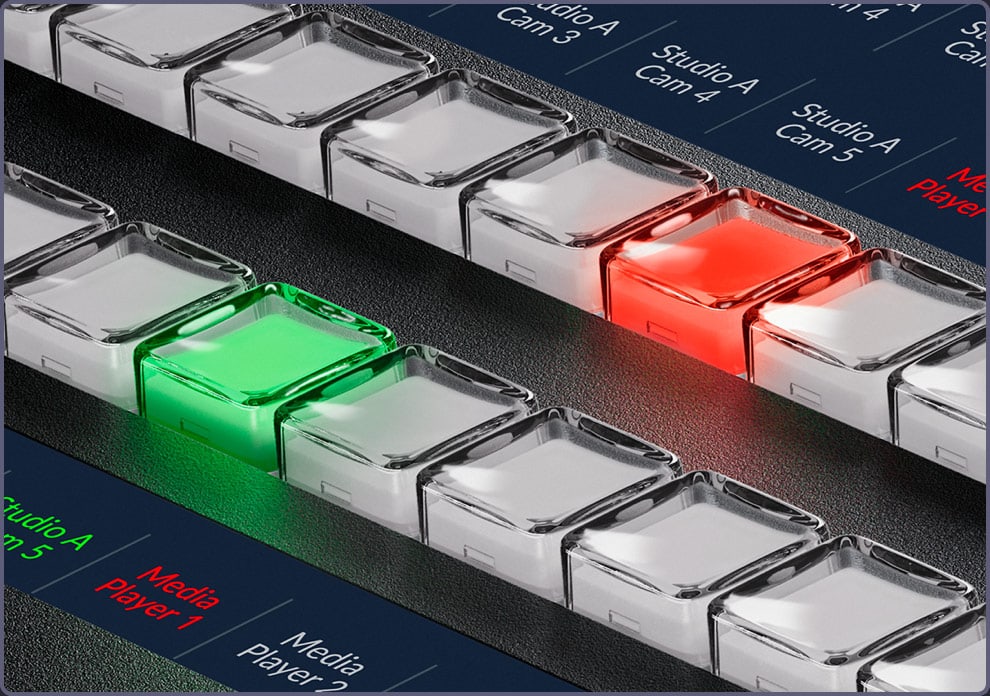

Tipke izvora s LCD natpisima

Red M/E ima 10 izravnih tipki izvora, a uz tipku Shift doseže 20 izvora. Izvor pripremljen na sabirnici pregleda vidjet ćete na aux izlazu ili u prikazu multiview prije nego što ga pošaljete u eter; po potrebi možete rezati i izravno na programskoj sabirnici.

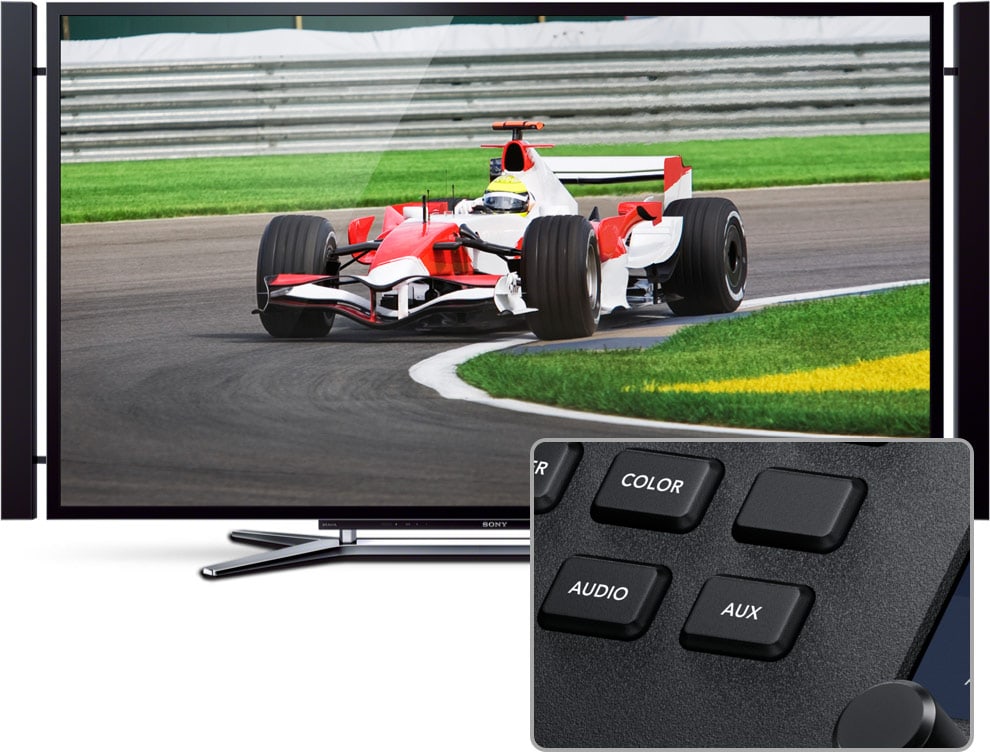

Sabirnica odabira i aux izlazi

Red M/E ima vlastitu sabirnicu odabira (select bus) za usmjeravanje izvora na aux izlaze i u unutarnju obradu, primjerice u keyere i DVE. Izvor na izlazu mijenjate jednim pritiskom tipke – baš kao na SDI usmjerivaču.

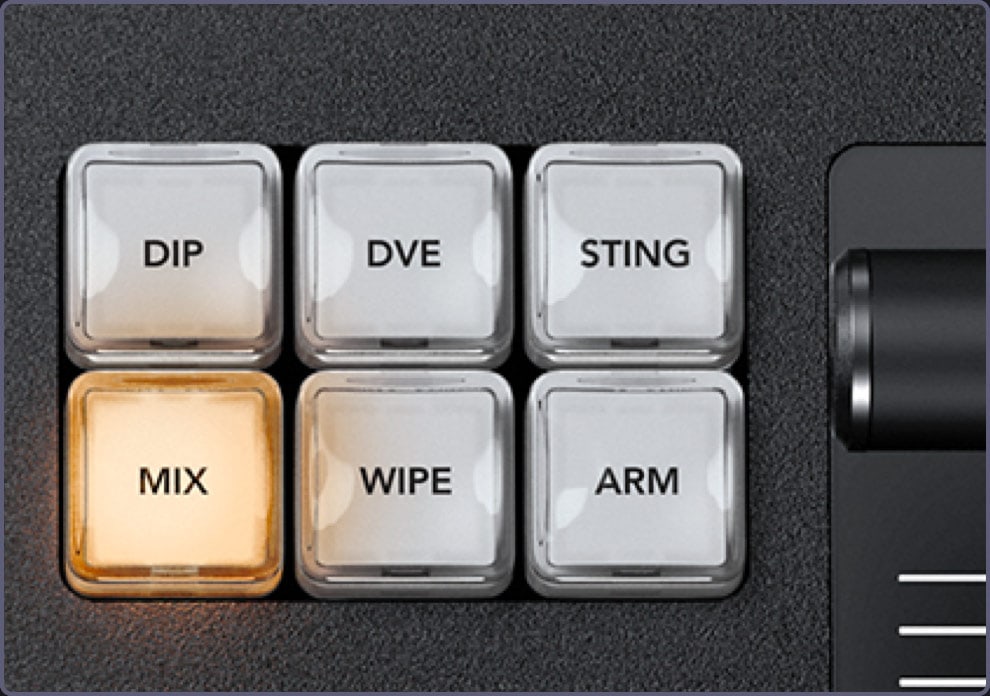

Prijelazi jednom tipkom

Mix, dip, wipe, DVE i stinger imaju vlastite tipke, a sistemski LCD zaslon prikazuje parametre odabranog prijelaza. Automatski prijelaz postavlja se od 1 do 250 sličica pa je jednak u cijeloj emisiji, a tipkom za pregled prijelaza (PREV TRANS) možete ga isprobati na izlazu pregleda prije nego što ode u eter.

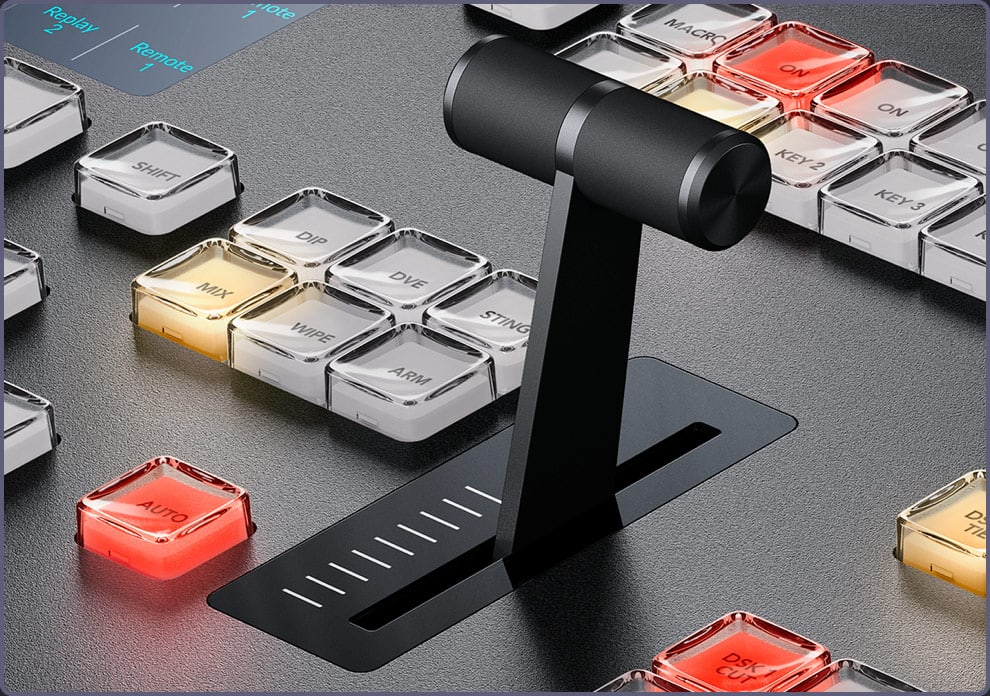

Poluga T-bar i zatamnjenje u crno

Ergonomska poluga T-bar omogućuje ručno vođenje prijelaza u ritmu nastupa uživo. Tipka FTB zatamnjuje cijeli izlaz video miksera u crno – po želji zajedno sa zvukom – i zaštićena je od slučajnog pritiska.

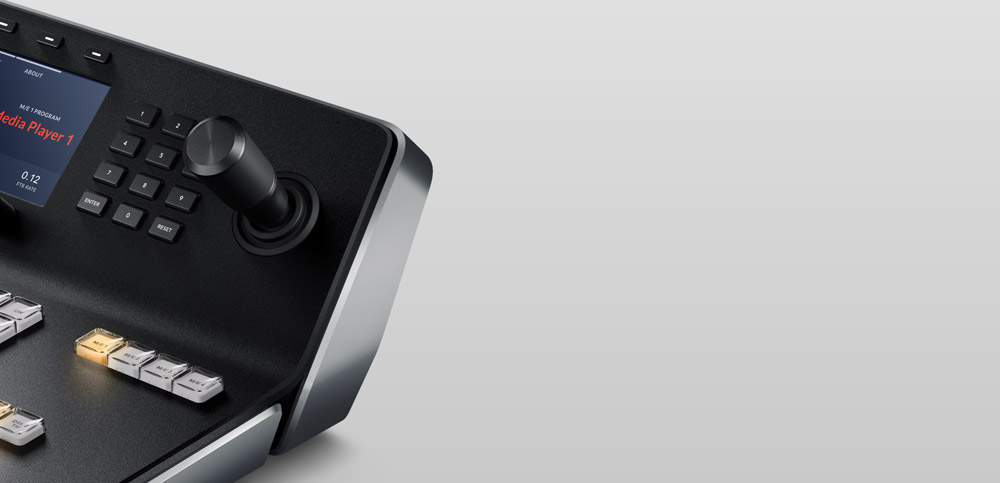

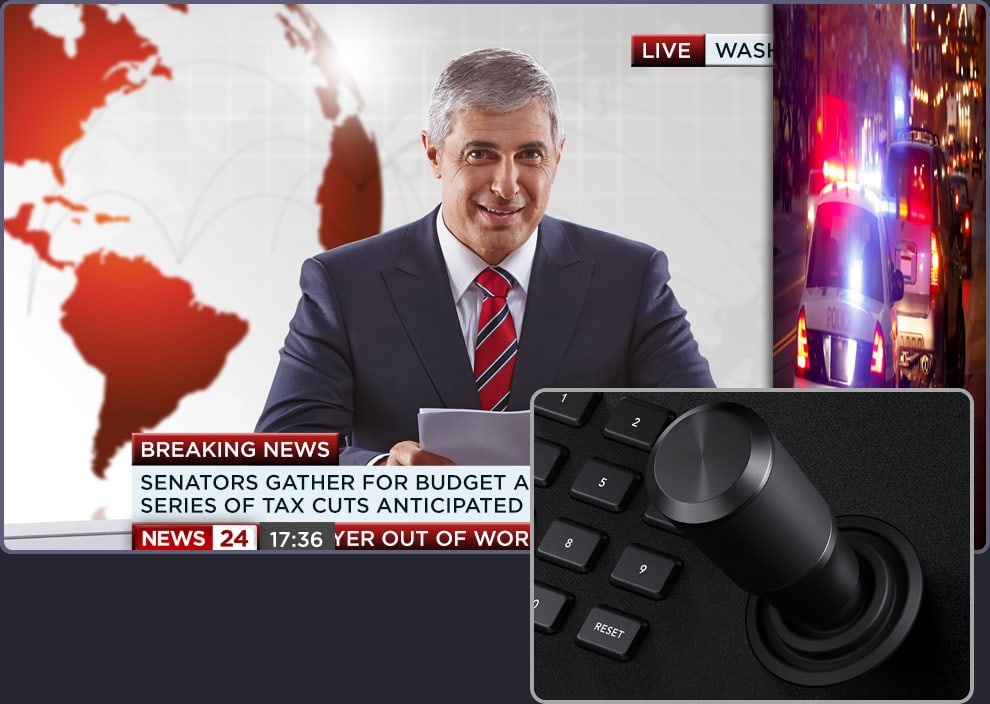

Troosni joystick za DVE

Joystick pomiče sliku u slici gore, dolje i u stranu, a okretanjem mijenja njezinu veličinu; jednako precizno postavlja središte wipe prijelaza. Joystickom se mogu unijeti i početni i završni položaj vlastitih animiranih DVE pokreta.

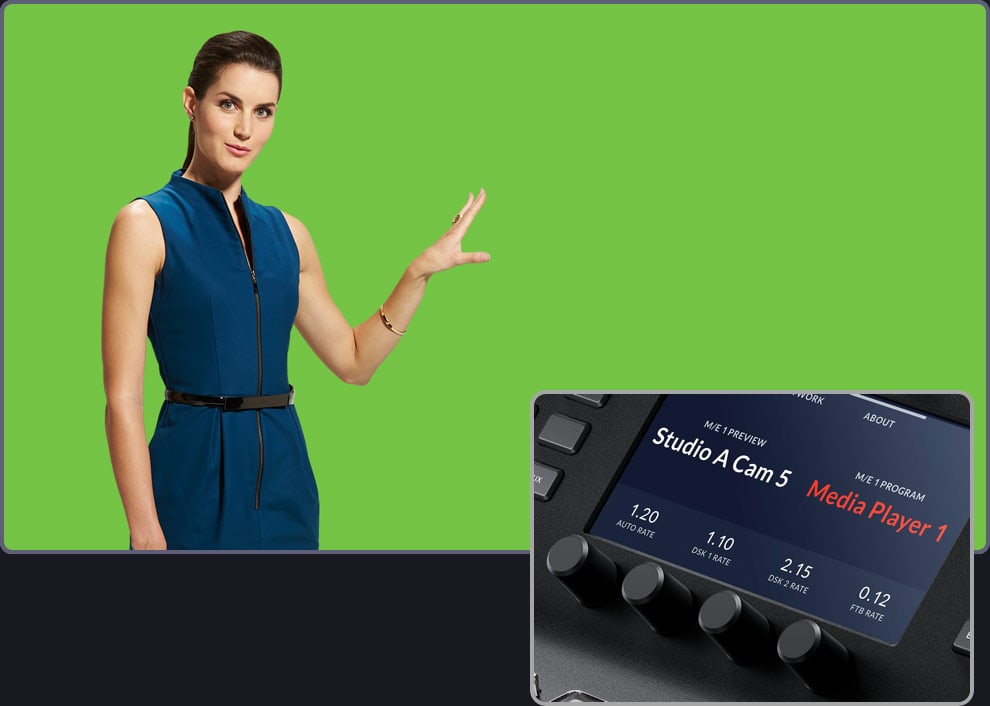

Keyeri i sistemski LCD zasloni

Jedan sistemski LCD zaslon s tipkovnicom funkcija, okretnim regulatorima i tipkama omogućuje pristup stotinama parametara – keyerima, prijelazima, DVE-u, generatorima boja, video standardu, prikazu multiview i preraspodjeli tipki. Pri chroma keyingu regulatori su u ruci, a parametri se fino podešavaju uz praćenje izlaza.

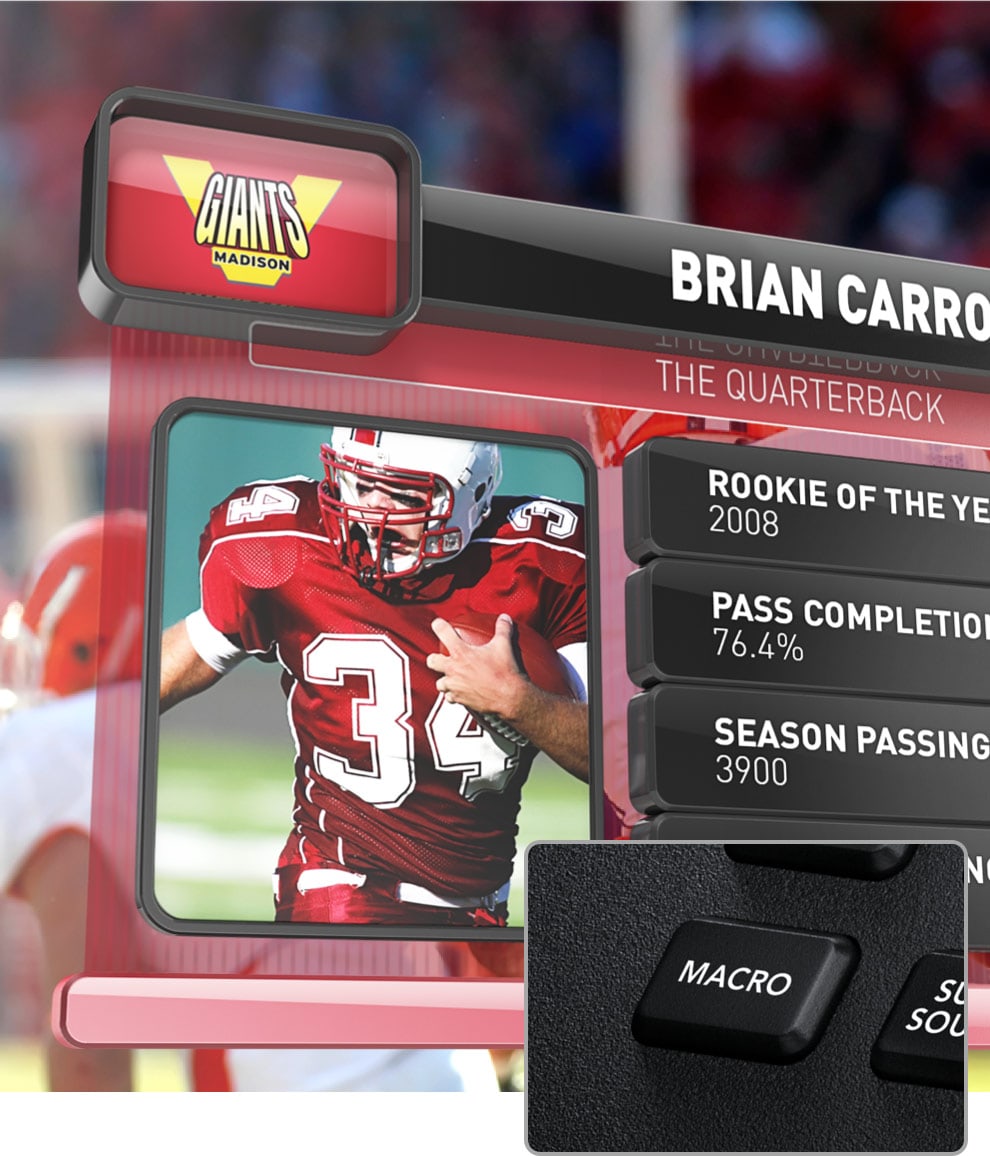

Makronaredbe i reproduktori medija

Tipke makronaredbi (10) pokreću vlastite makronaredbe spremljene u video mikseru, pa se promjena pojavljuje na svim povezanim pločama. S ploče možete birati i statične slike iz knjižnice medija za reproduktore medija te pokretati isječke.

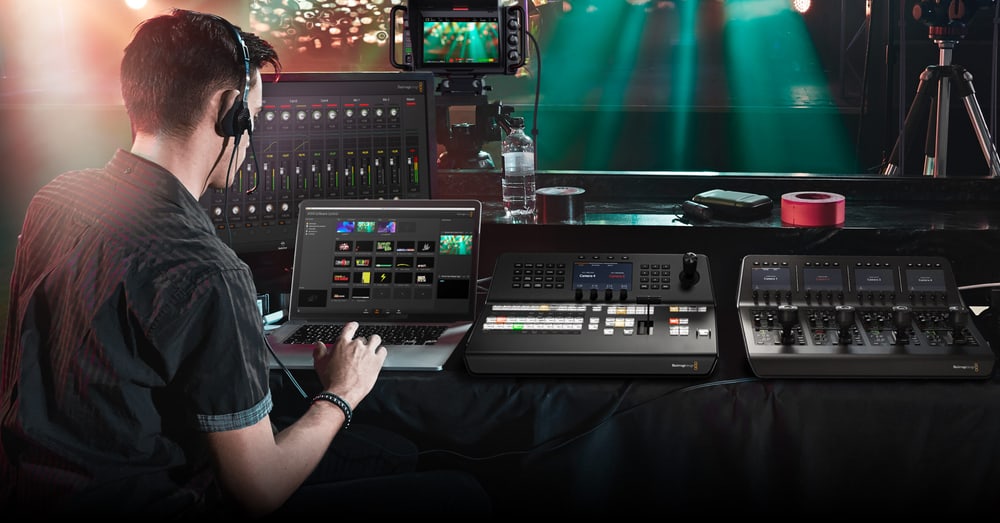

Povezivanje putem Etherneta

Ploča se s video mikserom povezuje putem Etherneta (2× 10/100/1000 BASE-T s petljom za dodatne ploče ili računala), izravno ili preko mreže. Istodobno se može koristiti više hardverskih ploča, ATEM Camera Control Panel i ATEM Software Control, a video mikserom se može upravljati i na daljinu; firmver se ažurira putem USB-C priključka.

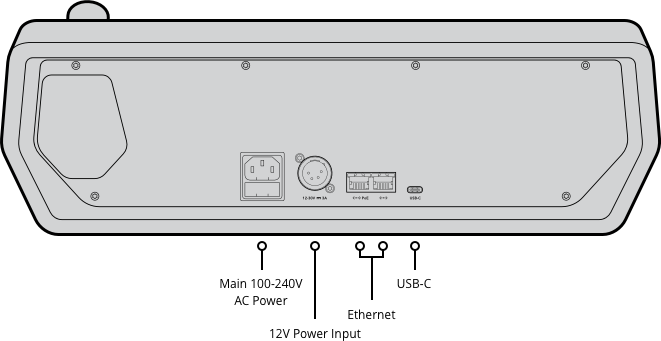

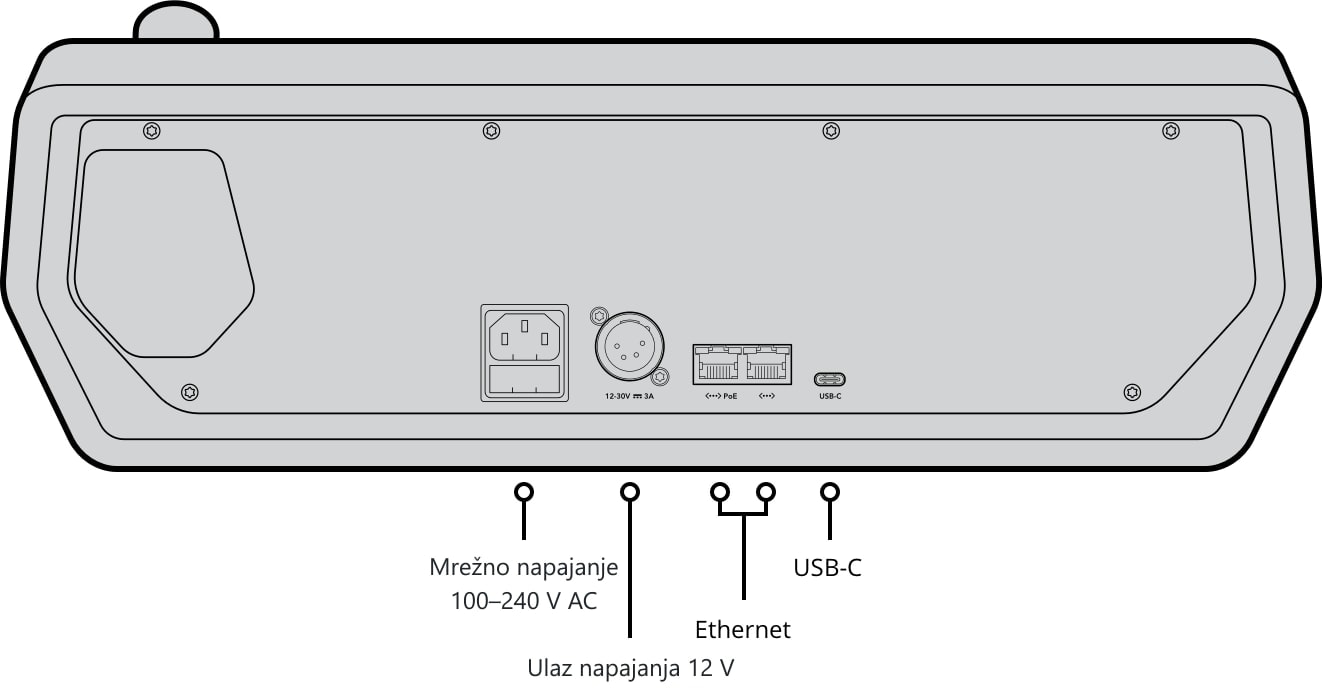

Stražnja strana i priključci

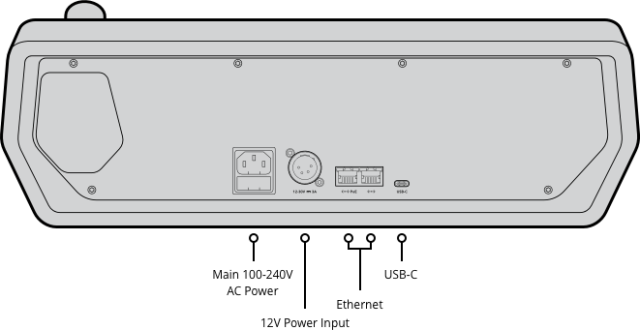

Na stražnjoj strani nalaze se ulaz napajanja 100–240 V, ulaz 12 V, dva Ethernet priključka s petljom i USB-C za ažuriranje firmvera.

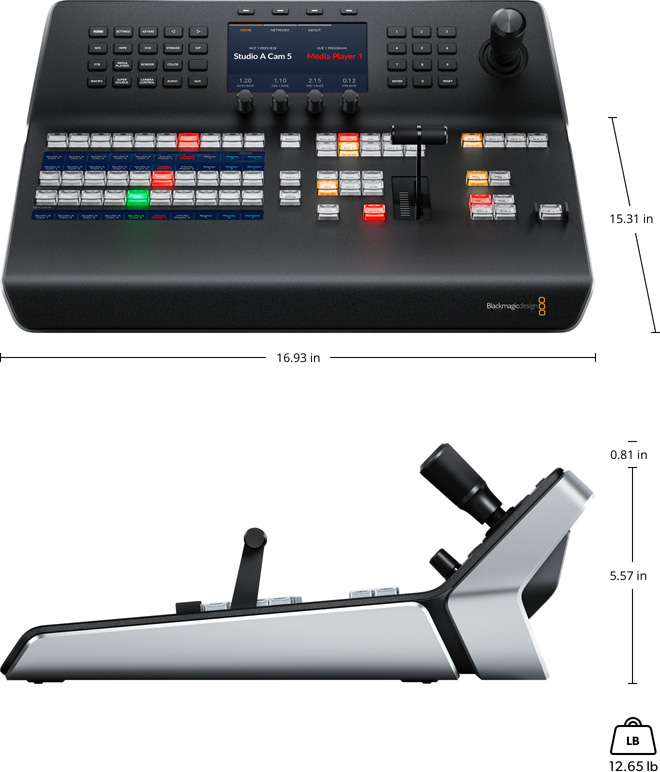

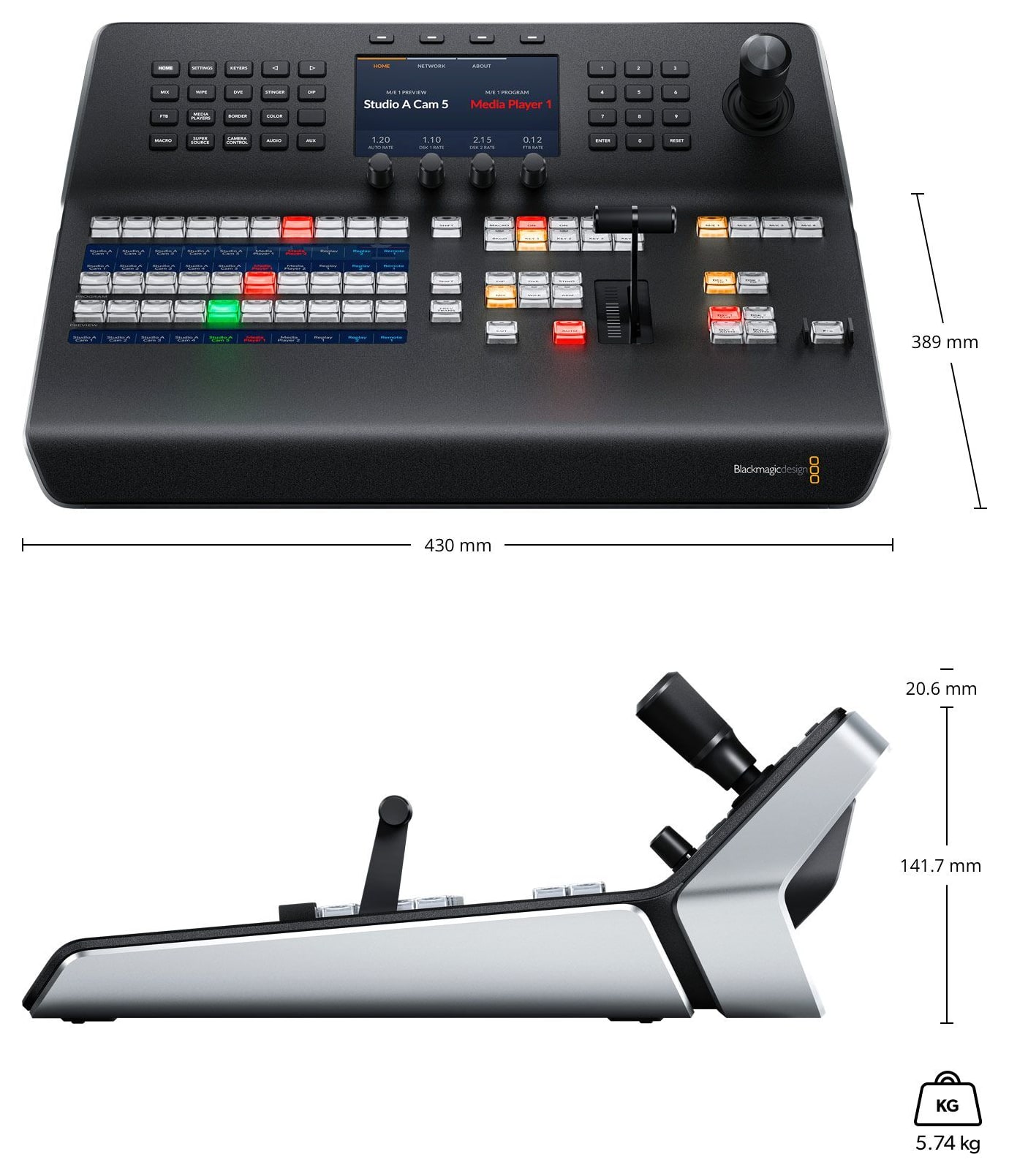

Dimenzije

Širina 430 mm, dubina 389 mm, masa 5,74 kg. Kompaktna ploča stane na policu u standardni rack – u reportažna kola, mobilni rack i transportni kofer.
