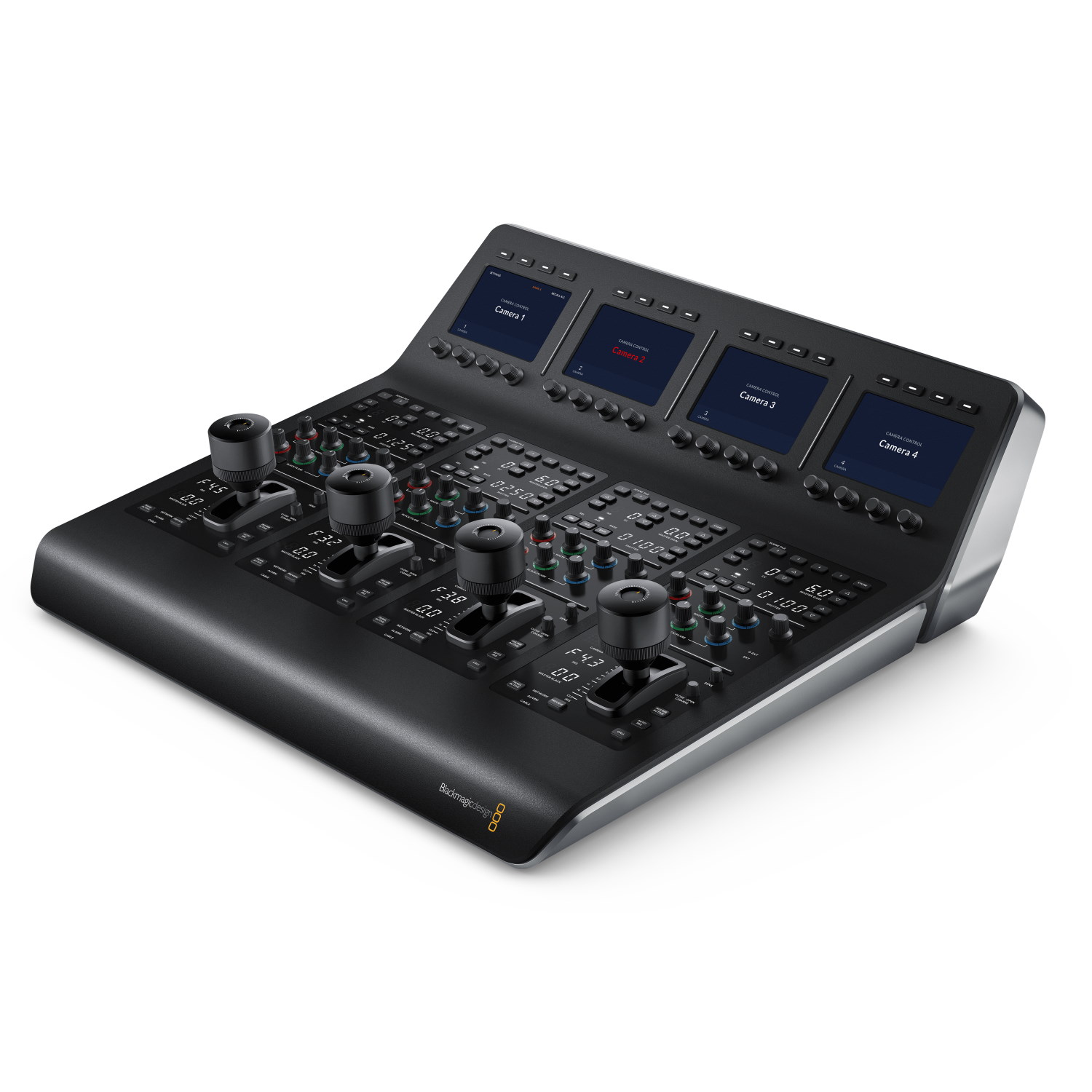

Blackmagic Design ATEM Camera Control Panel

ATEM Camera Control Panel je jedinica za upravljanje kamerama (CCU) za ATEM video miksere koja na daljinu upravlja s do četiri kamere Blackmagic URSA Mini, URSA Broadcast, Blackmagic Studio Camera ili Micro Studio Camera. Jedan operater podešava otvor blende, brzinu zatvarača, balans bijele, glavno pojačanje, razinu crne i RGB korekcije, dok se snimatelji posvećuju kompoziciji kadra. Radi sa svim modelima ATEM video miksera.

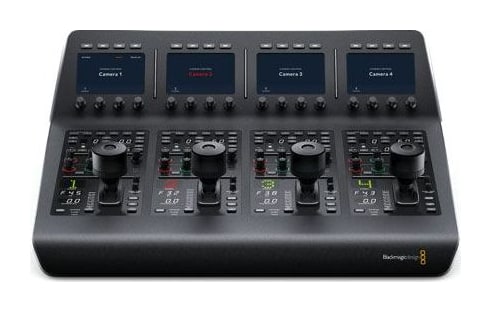

Upravljanje četirima kamerama s jedne ploče kao u televizijskom studiju

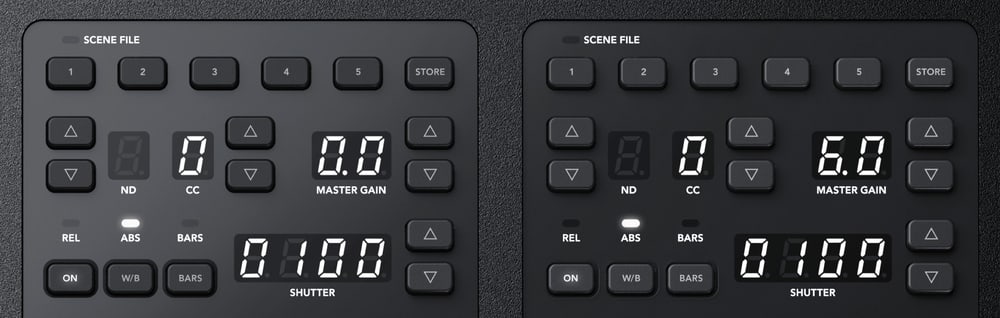

Četiri samostalna upravljača kamera s istim rasporedom kao televizijske CCU jedinice: gore scene i postavke kamere, u sredini RGB korekcija bijele i crne, dolje joystick za otvor blende i master black te veliki broj kamere koji u eteru svijetli crveno.

4 upravljača kamera4× LCD4× troosni joystickBalans bijele i crne2× EthernetAC + DC 12–30 V

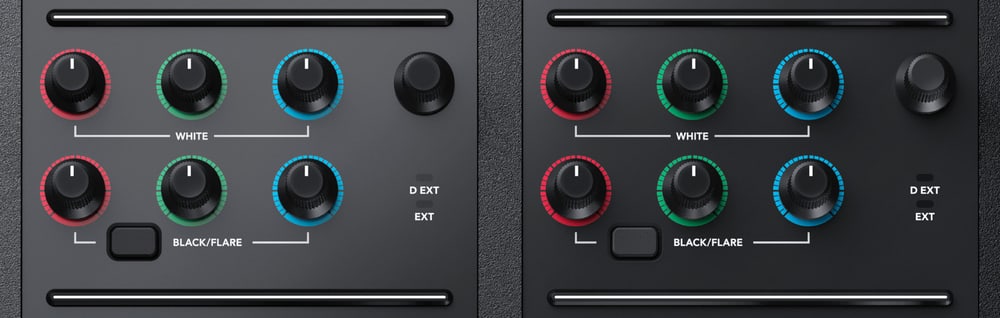

Kamere usklađene u jedan izgled

Pri rezanju između kamera sve moraju zadržati isti prikaz boja. Zasebni RGB regulatori za bijelu i crnu, predlošci scena i zaključavanje Panel Active pomažu uskladiti kamere i zaštititi postavke od slučajne promjene.

Upravljanje putem SDI

Naredbe idu s aux izlaza video miksera u programski SDI ulaz kamere – jednim SDI kabelom, zajedno sa signalom tally.

Napajanje AC i DC

Unutarnji izvor napajanja 100–240 V i DC ulaz 12–30 V osiguravaju redundantno napajanje, a dva Ethernet priključka s petljom povezuju dodatne ploče.

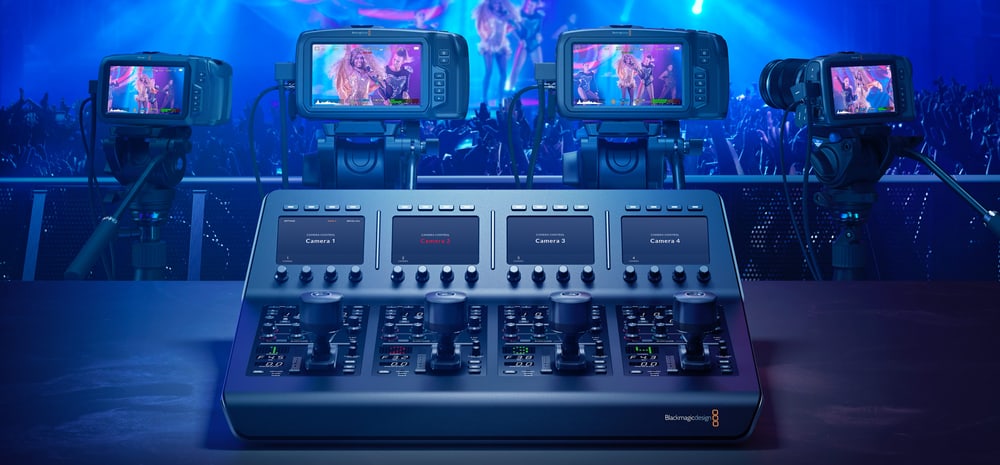

Do četiri kamere s jedne ploče

Svaki od četiri upravljača ima vlastiti LCD zaslon s tipkama i okretnim regulatorima. Kod većeg broja kamera brzo mijenjate kameru dodijeljenu upravljaču, a ploča stalno prikazuje stanje svake kamere.

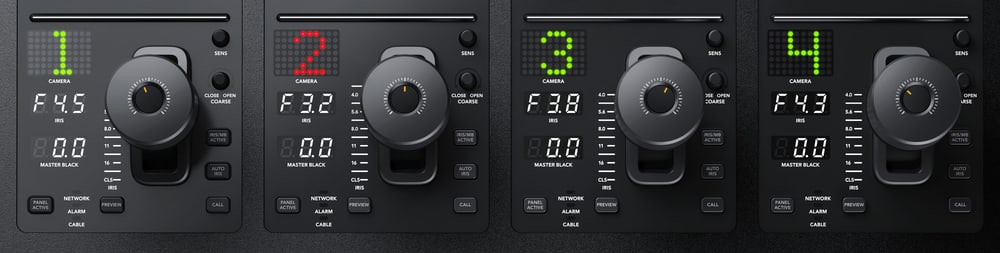

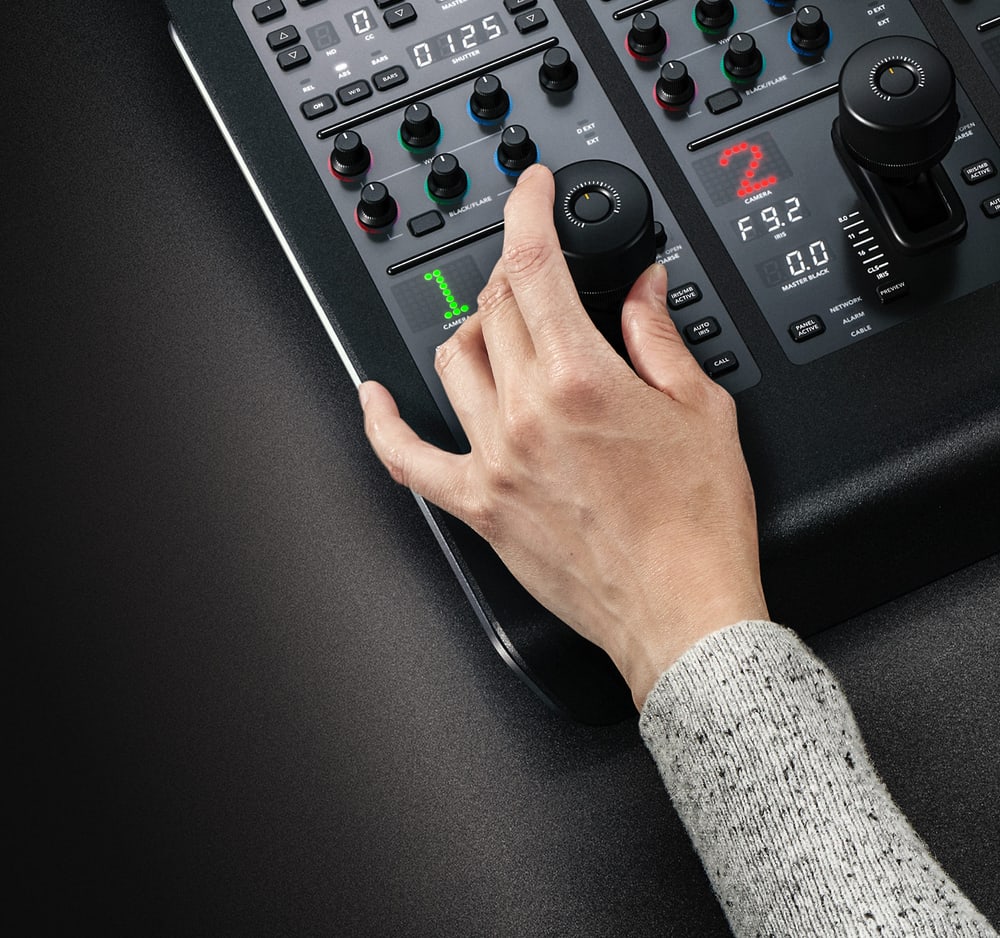

Raspored kao kod televizijskih CCU jedinica

Donji dio nosi veliki broj kamere koji u eteru svijetli crveno, tipku Call koja snimatelja upozorava treptanjem tally svjetla, tipku pregleda za prebacivanje kamere na aux izlaz te indikatore mreže i napajanja.

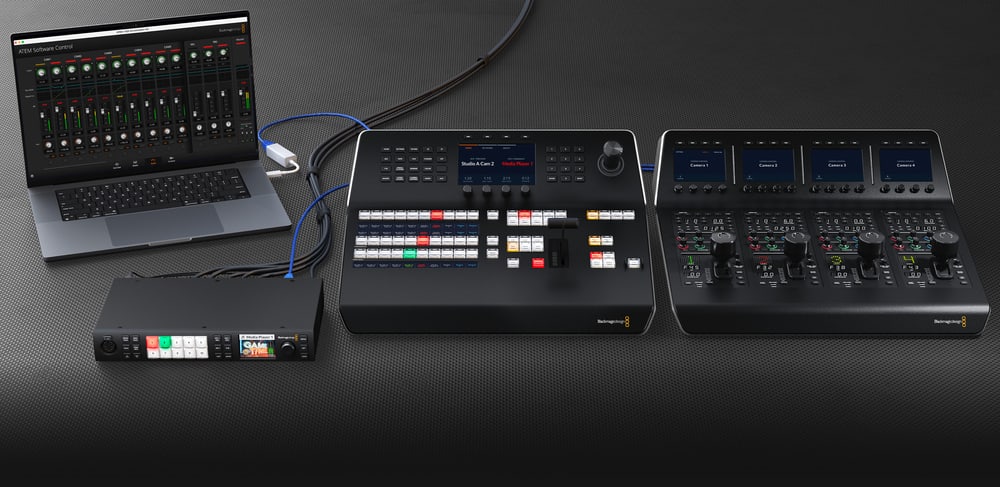

Jednostavno proširenje

Mrežne postavke unaprijed su podešene: ploča se spaja izravno na Ethernet priključak video miksera, a dodatne ploče spajaju se u petlju. Više ploča ATEM Camera Control Panel može se kombinirati s pločama ATEM Advanced Panel i premještati između ATEM video miksera.

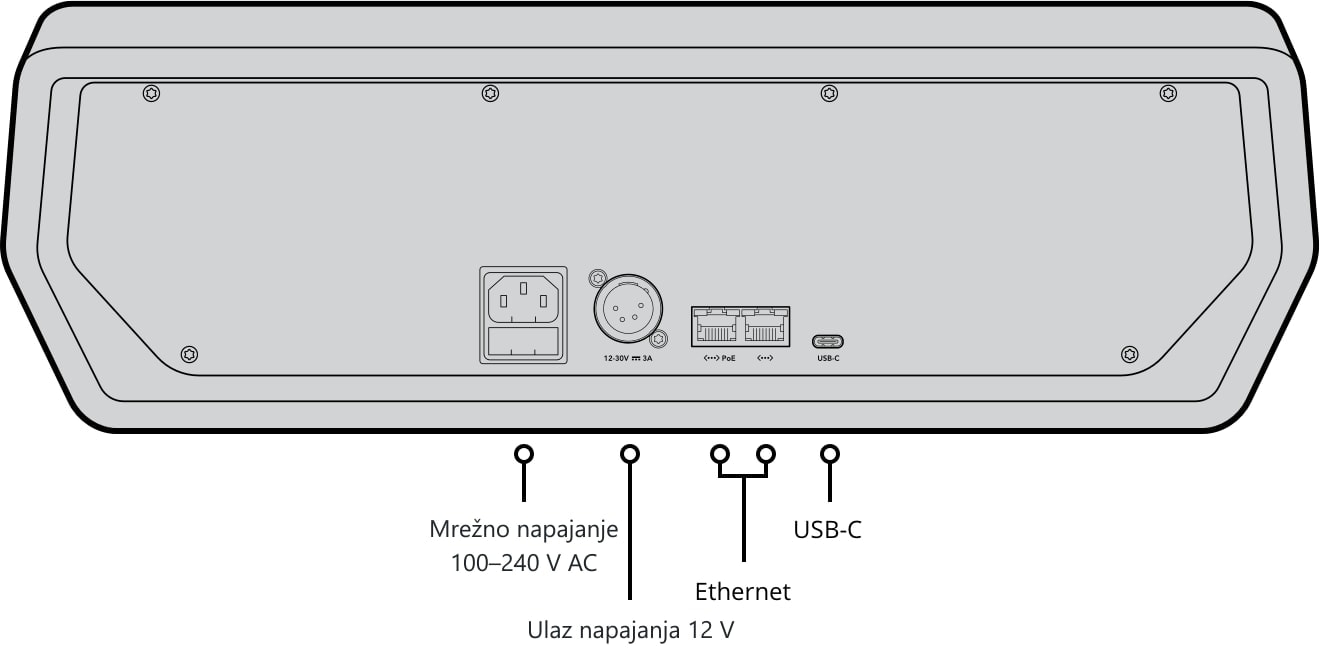

Stražnja strana i priključci

Na stražnjoj strani nalaze se ulaz napajanja 100–240 V, DC ulaz 12–30 V, dva Ethernet priključka s petljom i USB-C za ažuriranje firmvera.

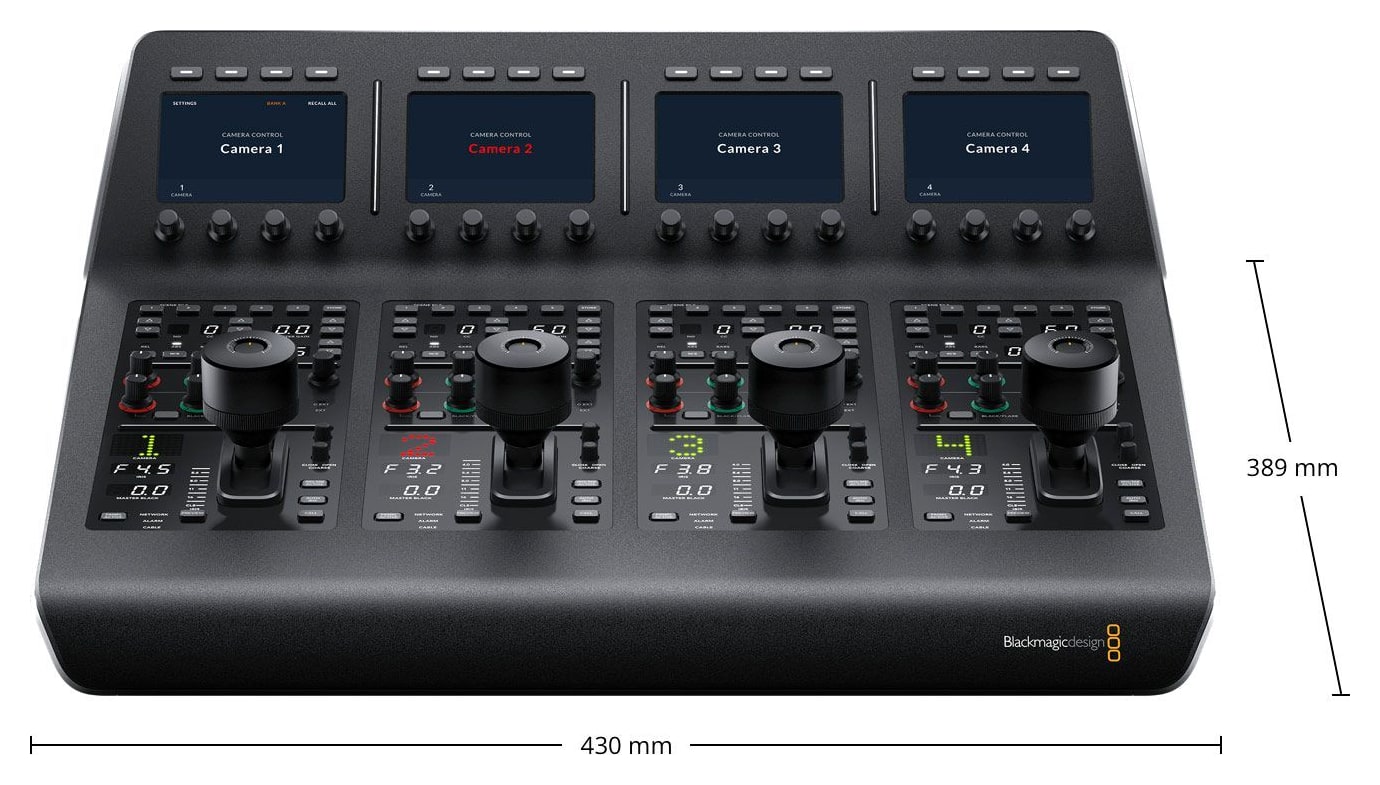

Dimenzije

Širina 430 mm, dubina 389 mm.
