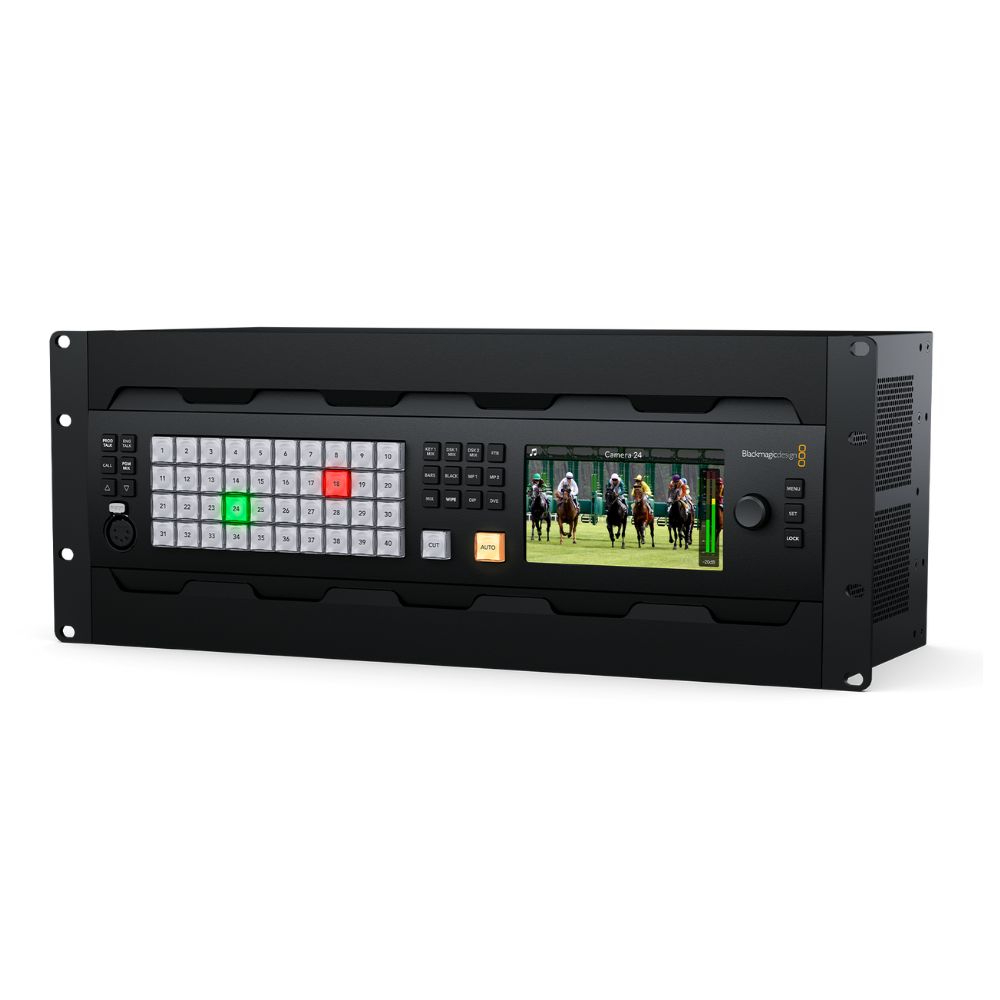

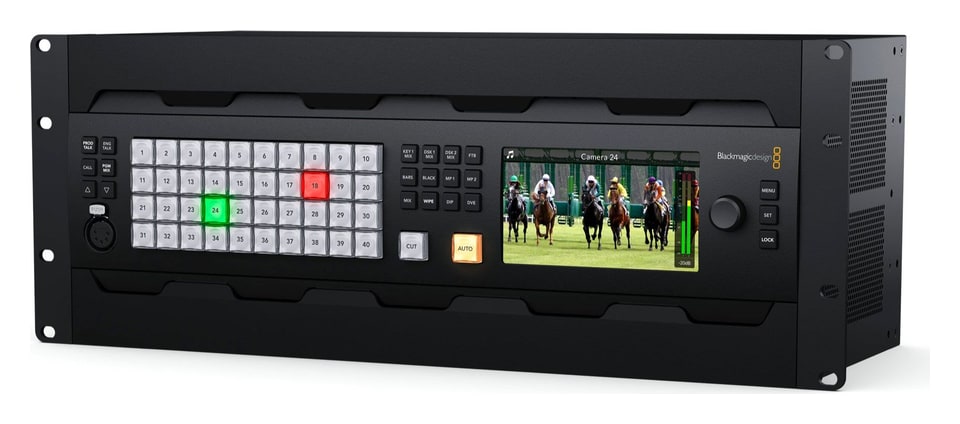

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

ATEM 4 M/E Constellation 4K Plus je profesionalni video mikser uživo s 4 M/E za Ultra HD produkcije. Nudi 80 ulaza 12G-SDI s pretvorbom standarda na svakom ulazu, 48 neovisno usmjerivih izlaza 12G-SDI, 16 keyera ATEM Advanced Chroma, 4 multiviewa, 4 reproduktora medija, talkback i audio miksetu Fairlight za 298 kanala. Upravlja se s prednje ploče, softverom ATEM Software Control ili pločama ATEM.

80 ulaza 12G-SDI i 48 izlaza u jednom video mikseru

ATEM 4 M/E Constellation 4K Plus objedinjuje 4 M/E, 80 ulaza 12G-SDI s pretvorbom standarda i resinkronizacijom te 48 neovisno usmjerivih izlaza 12G-SDI. Radi u načinu program/pregled kao televizijska režija: izvor pripremite u pregledu i tipkom CUT ili AUTO pošaljete ga u eter.

80× ulaz 12G-SDI48× izlaz 12G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview4 RU

Talkback kao u televizijskom studiju

Na prednjoj ploči nalazi se 5-pinski XLR priključak za slušalice s mikrofonom, a straga RJ45 za talkback sustave kao što su ClearCom ili RTS. Na raspolaganju su produkcijski i tehnički krug, slušanje vlastitog mikrofona i miks programa te preko SDI kanala 15 i 16 dvosmjerna komunikacija s kamerama Blackmagic Design.

Web kamera preko USB-C

Program ide u računalo kao web kamera 720p ili 1080p brzinom sličica programa – za Zoom, Teams, OBS i XSplit.

Izlazi za svakoga

Svaki od 48 izlaza 12G-SDI može se neovisno usmjeriti na bilo koji ulaz ili unutarnji izvor. Prenose programski zvuk, vremenski kod RP-188, upravljanje kamerama, tally i talkback.

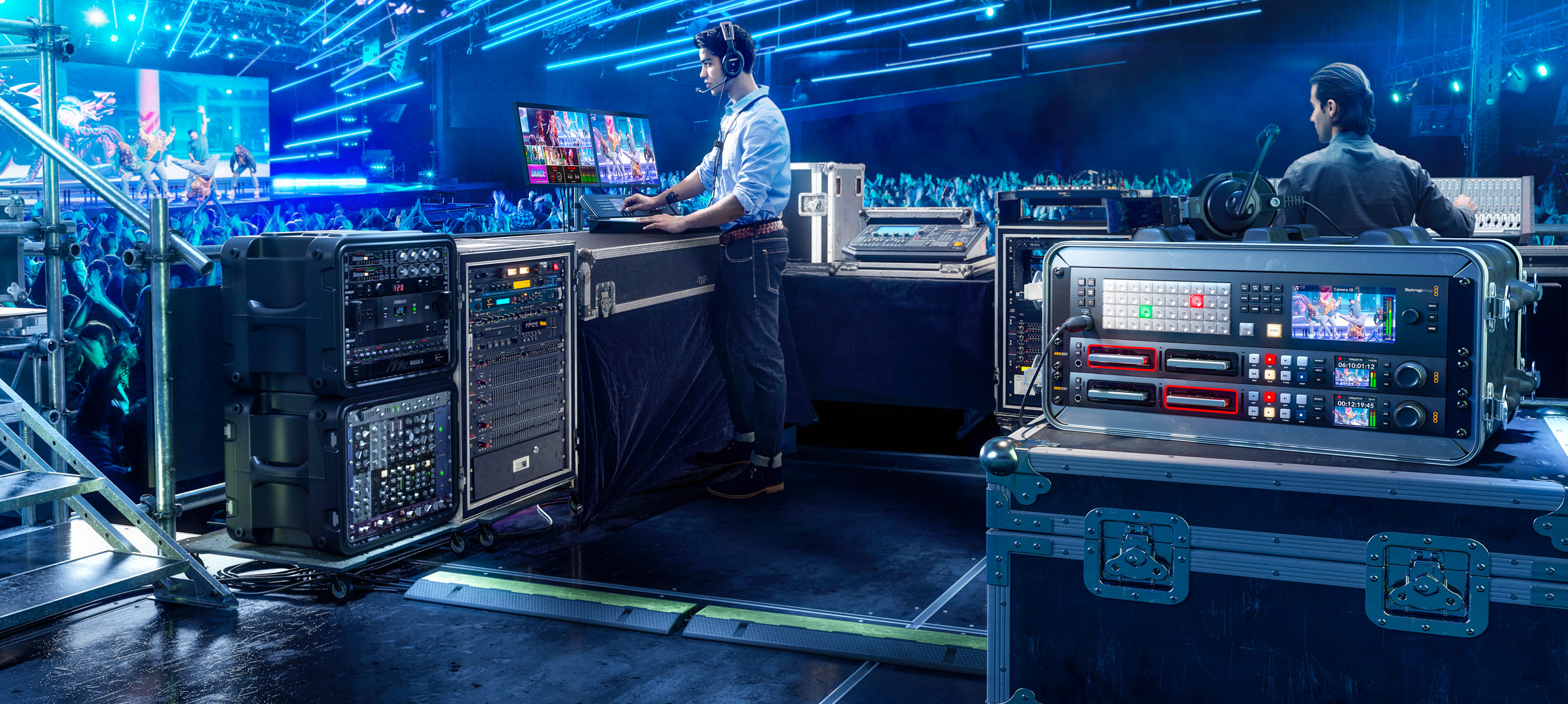

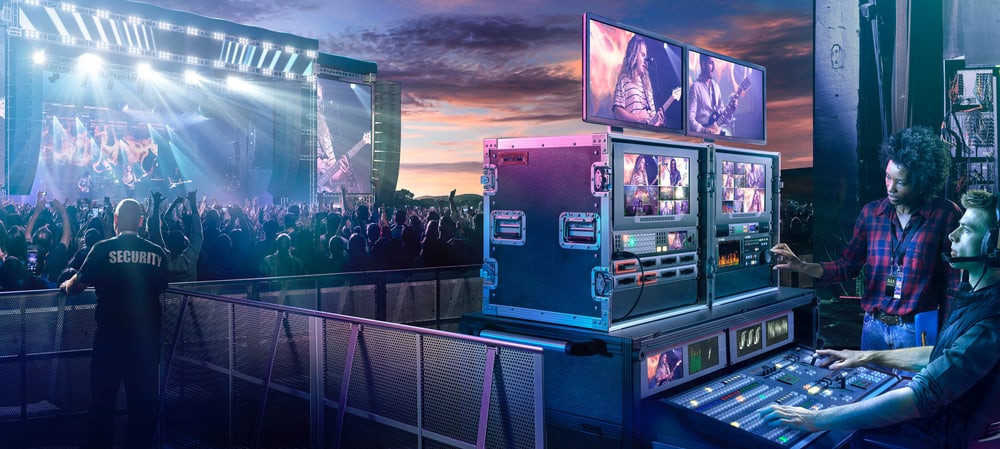

Za koncerte, sport i bogoslužja

S 80 ulaza kamere se mogu rasporediti po cijeloj pozornici, a od brojnih izvora i DVE-a slagati višeslojne kompozicije. Unutarnja grafika i keyeri ATEM Advanced Chroma pokrivaju i zahtjevne emisije, a upravljanje je ipak toliko jednostavno da ga svladava i obučena volonterska ekipa.

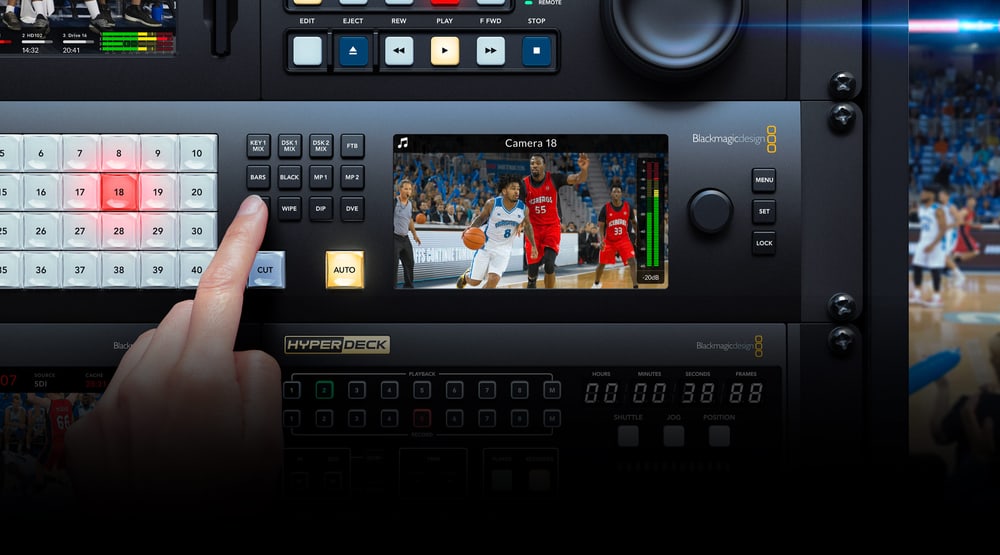

Upravljačka ploča izravno sprijeda

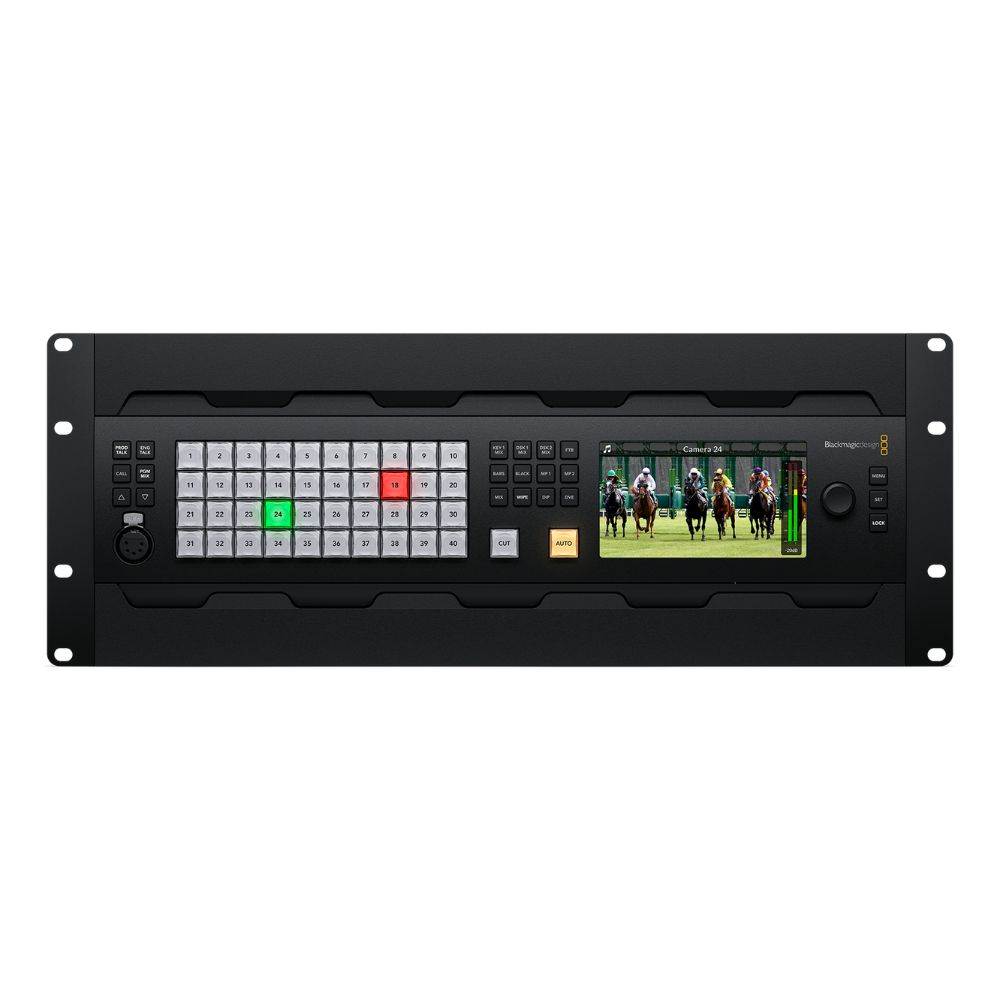

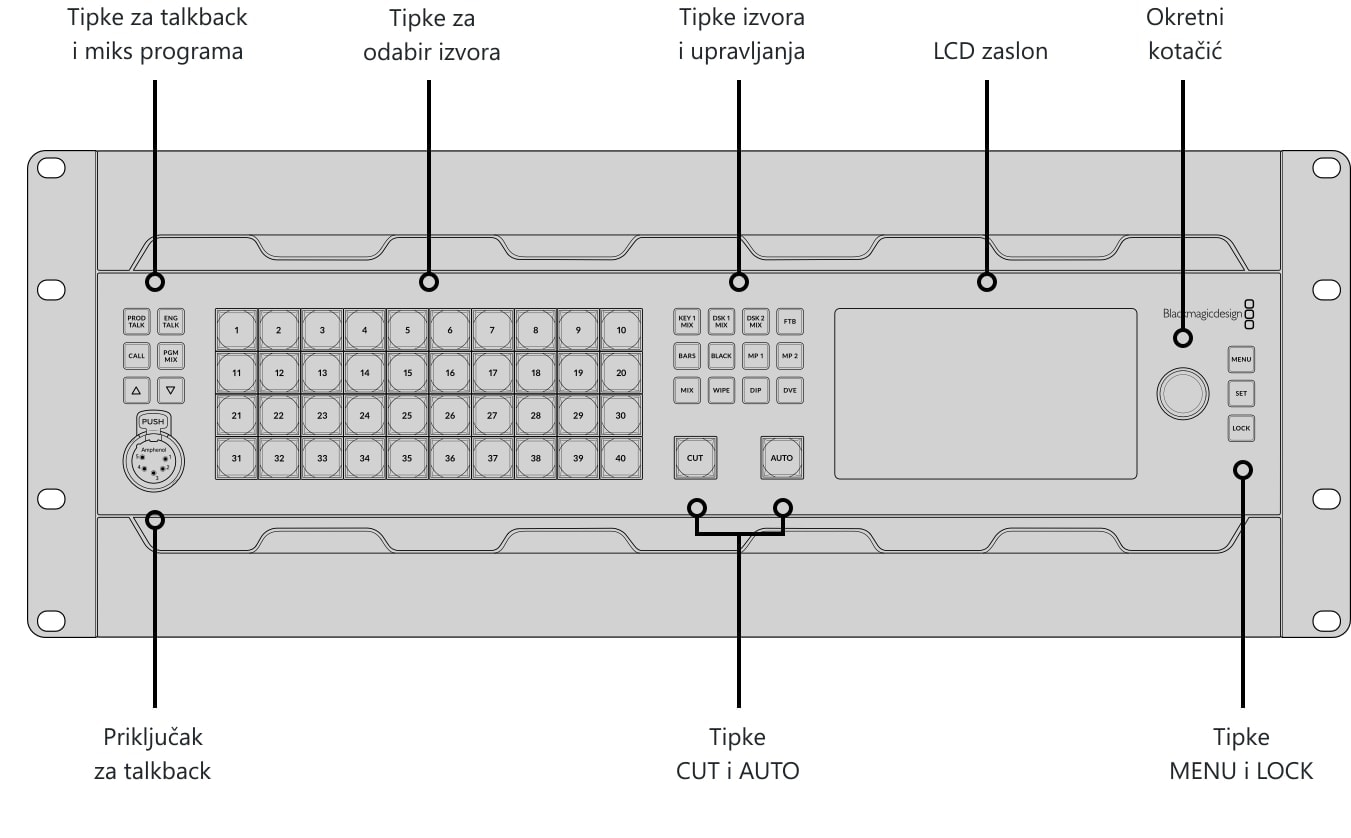

Prednja ploča ima tipke izvora, CUT i AUTO, upravljanje keyerima, reproduktorima medija i zatamnjenjem u crno, LCD zaslon HD razlučivosti za pregled i izbornike te 5-pinski XLR priključak za slušalice s mikrofonom s tipkama za talkback. Video mikser tako se može postaviti i u nuždi upravljati bez računala; tipke su iste vrste kao na velikim pločama ATEM.

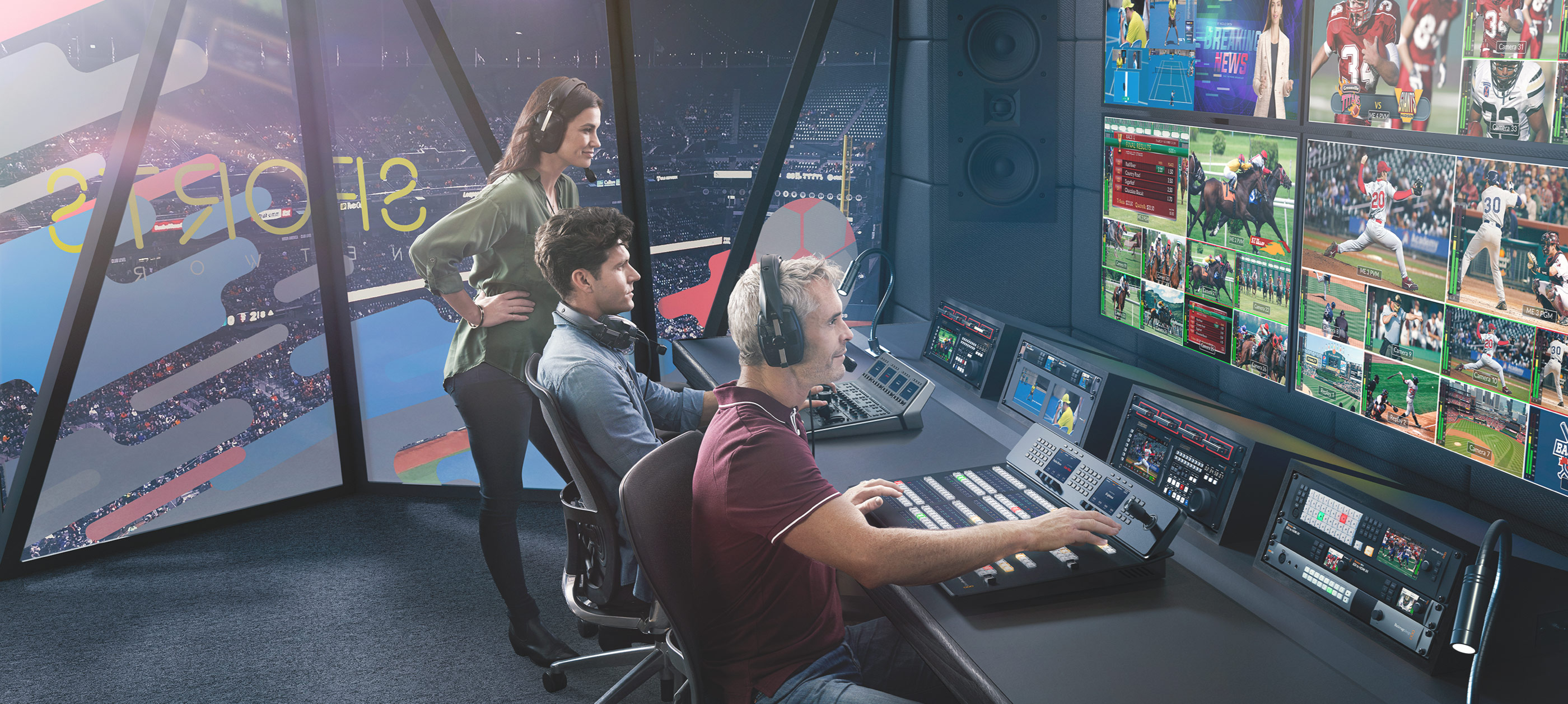

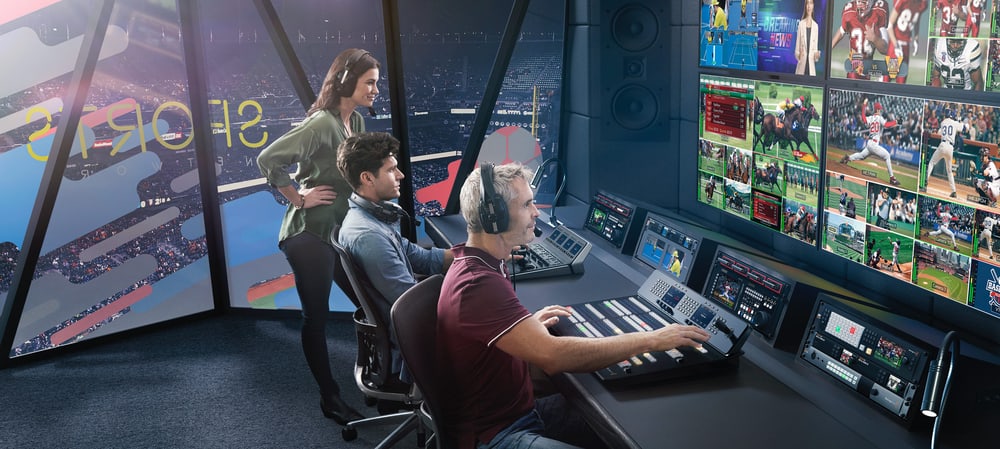

4 neovisna multiviewa

Ugrađeni multiview prikazuje izvore na jednom monitoru. Model ima četiri neovisna multiviewa, dakle do 64 prikaza na četiri monitora; razlučivost multiviewa može se odabrati između HD i Ultra HD. Svaki multiview može se postaviti na 4, 7, 10, 13 ili 16 prikaza, a svakom prikazu dodati tally okvir, oznaku izvora i VU metre.

Prijelazi, DVE i stingeri

Na raspolaganju su televizijski prijelazi mix, dip, wipe, DVE i stinger s podesivim trajanjem, bojom i širinom ruba, položajem i smjerom. 4 neovisna procesora DVE omogućuju sliku u slici s 3D rubovima, sjenama i osvjetljenjem u stvarnom vremenu te prijelaze squeeze i swoosh. Prijelaz se prije emitiranja može isprobati u pregledu.

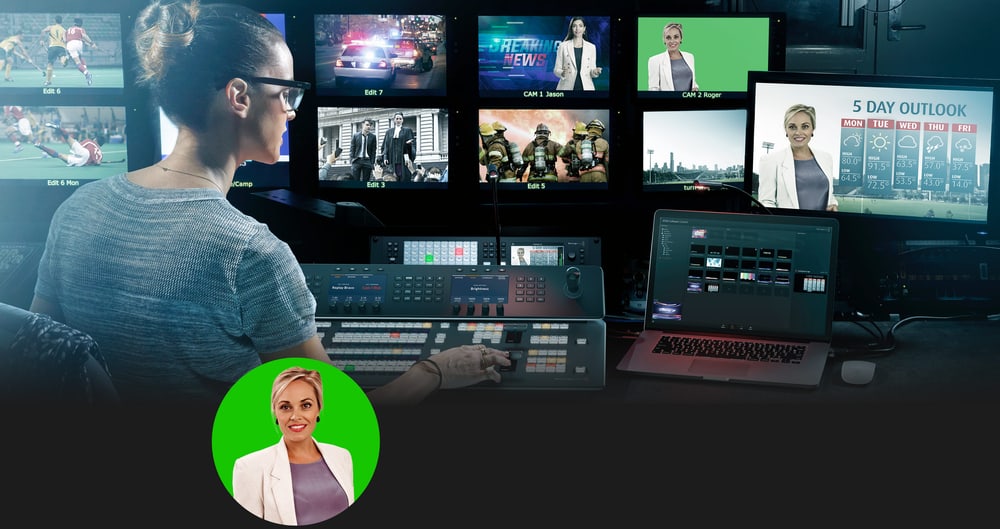

ATEM Advanced Chroma Key

16 keyera ATEM Advanced Chroma – četiri po svakom M/E redu – omogućuje kvalitetno chroma i luma ključanje. Pipeta uzorkuje boju pozadine i postavlja parametre ključa, a na raspolaganju su precizno podešavanje rubova i korekcija boje prednjeg plana kako bi se prednji plan uklopio u pozadinu. Već jedan M/E red dovoljan je za virtualni studio s četiri kamere.

Dva procesora SuperSource

Uz DVE u M/E redovima model ima dva potpuno neovisna procesora SuperSource s četiri dodatna DVE sloja i slojem pozadine iz biblioteke medija. Video mikser ga vidi kao dodatni ulaz – idealno za intervjue slika u slici, dok glavni DVE ostaju slobodni. Ukupno model nudi 12 DVE.

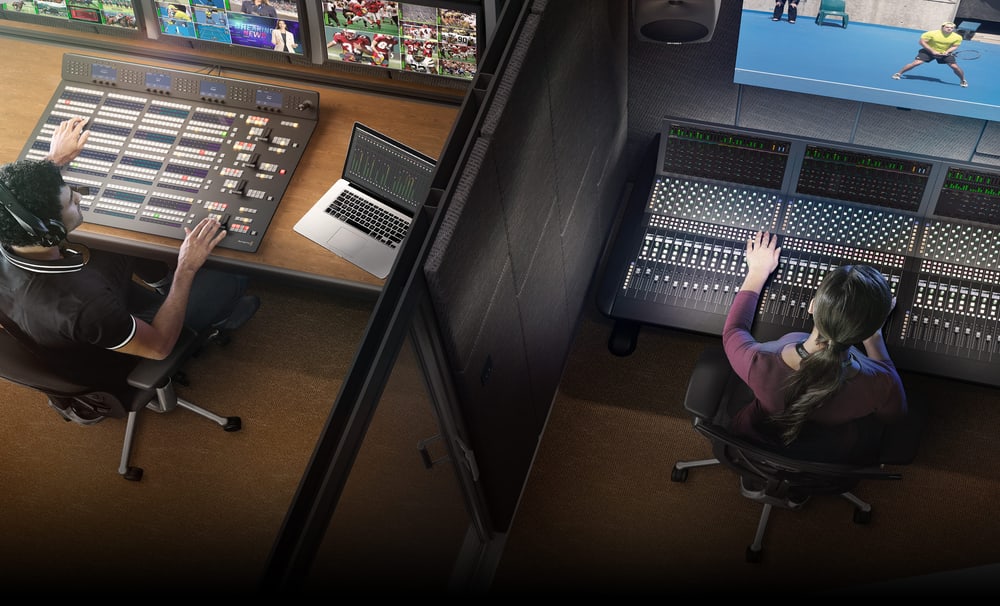

Audio mikseta Fairlight

Ugrađena audio mikseta obrađuje 298 kanala; svaki SDI ulaz ima 6-pojasni parametarski ekvilizator, kompresor, limiter, noise gate i ekspander, a mikseta prima i analogni ulaz i mikrofon za talkback. Četiri MADI izlaza šalju zvuk SDI ulaza 1–60 vanjskom tonskom majstoru, a dva MADI ulaza dodaju audio mikseti 128 kanala. Zvuk se preko USB-C može predati u Fairlight Live, softversku miksetu za stereo, surround i imerzivni zvuk.

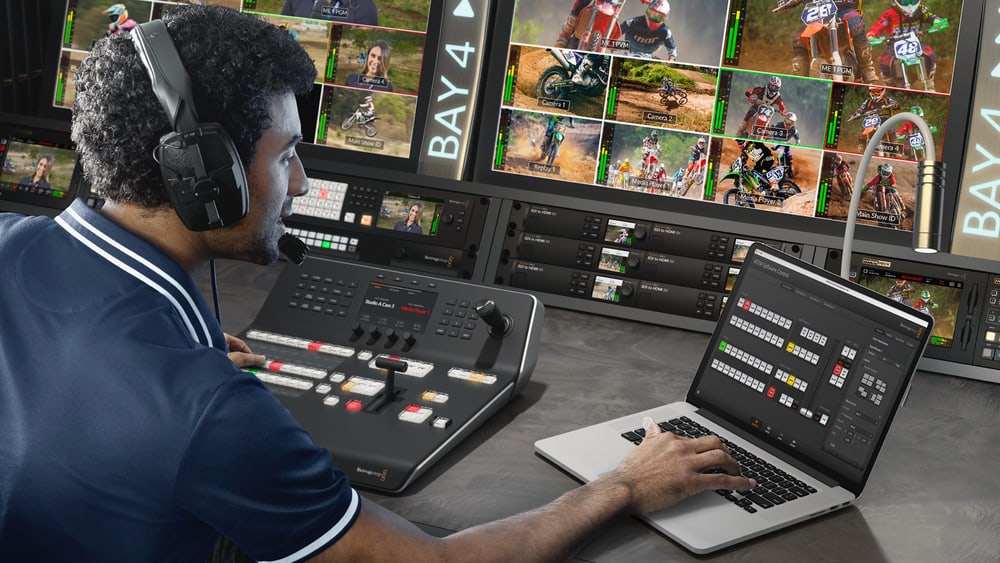

Softver i hardverske ploče

ATEM Software Control za Mac i Windows uključen je: preko Etherneta ili USB-a upravlja video mikserom, medijima, zvukom, makronaredbama, kamerama i snimačima HyperDeck, a u njemu istodobno može raditi više ljudi. Za ručno upravljanje mogu se priključiti ATEM Advanced Panel, ATEM Micro Panel ili ATEM Camera Control Panel; ATEM SDK omogućuje vlastitu automatizaciju. Sve funkcije uključene su u cijenu, bez licencnih naknada.

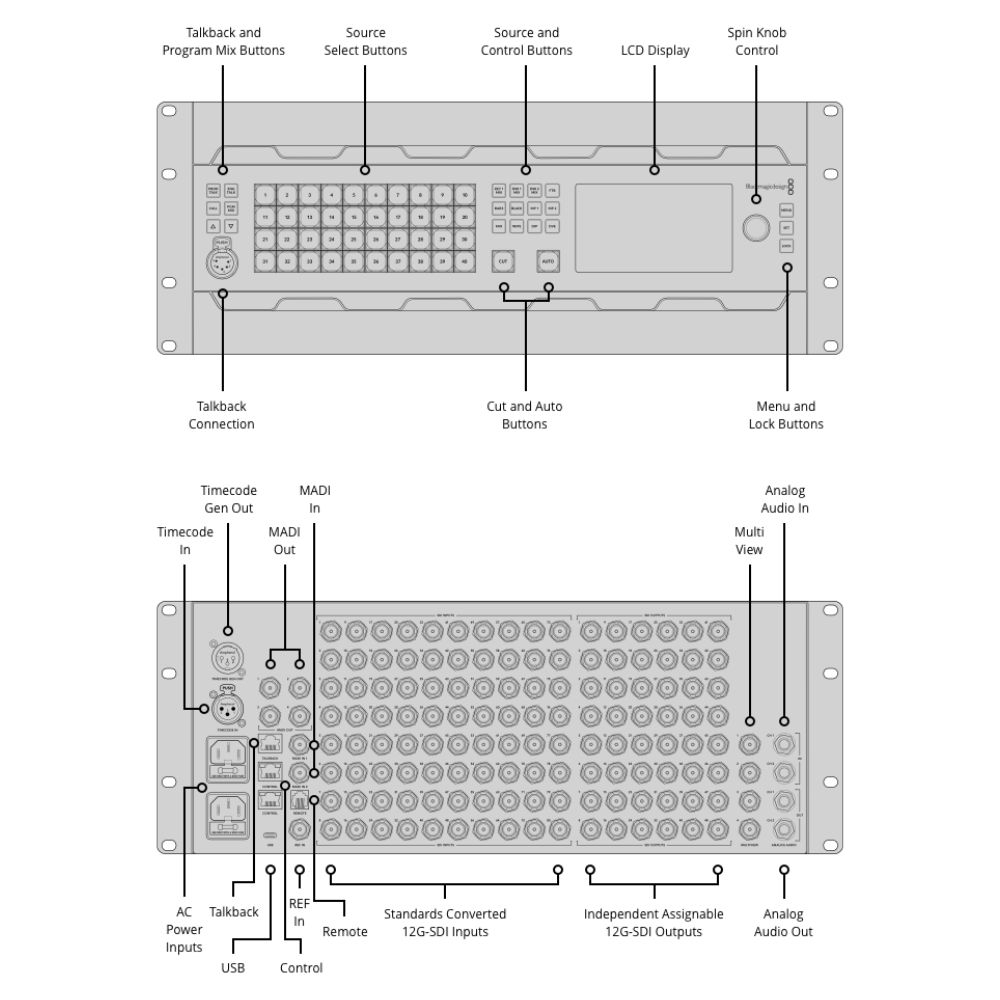

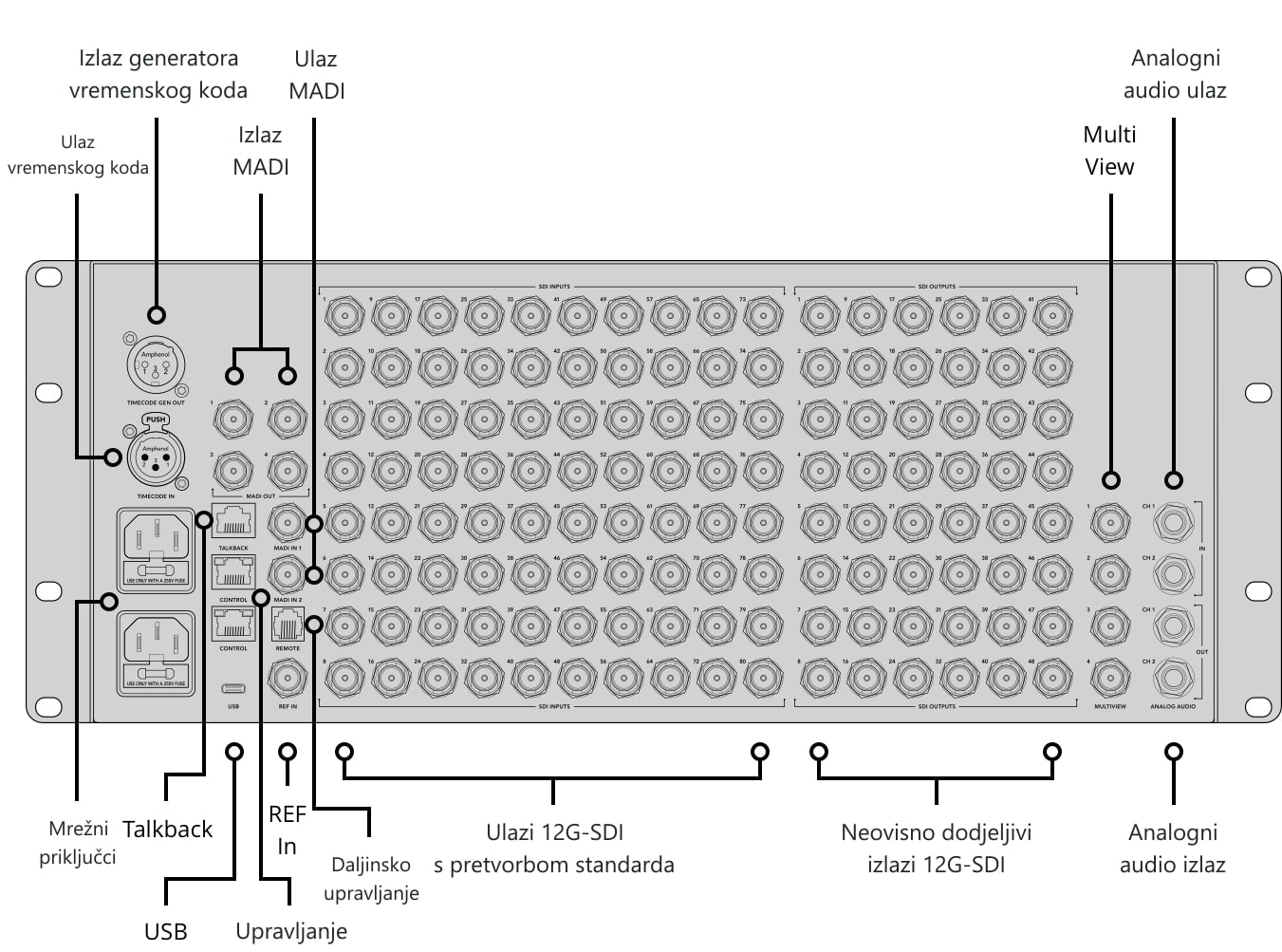

Upravljačka ploča i priključci

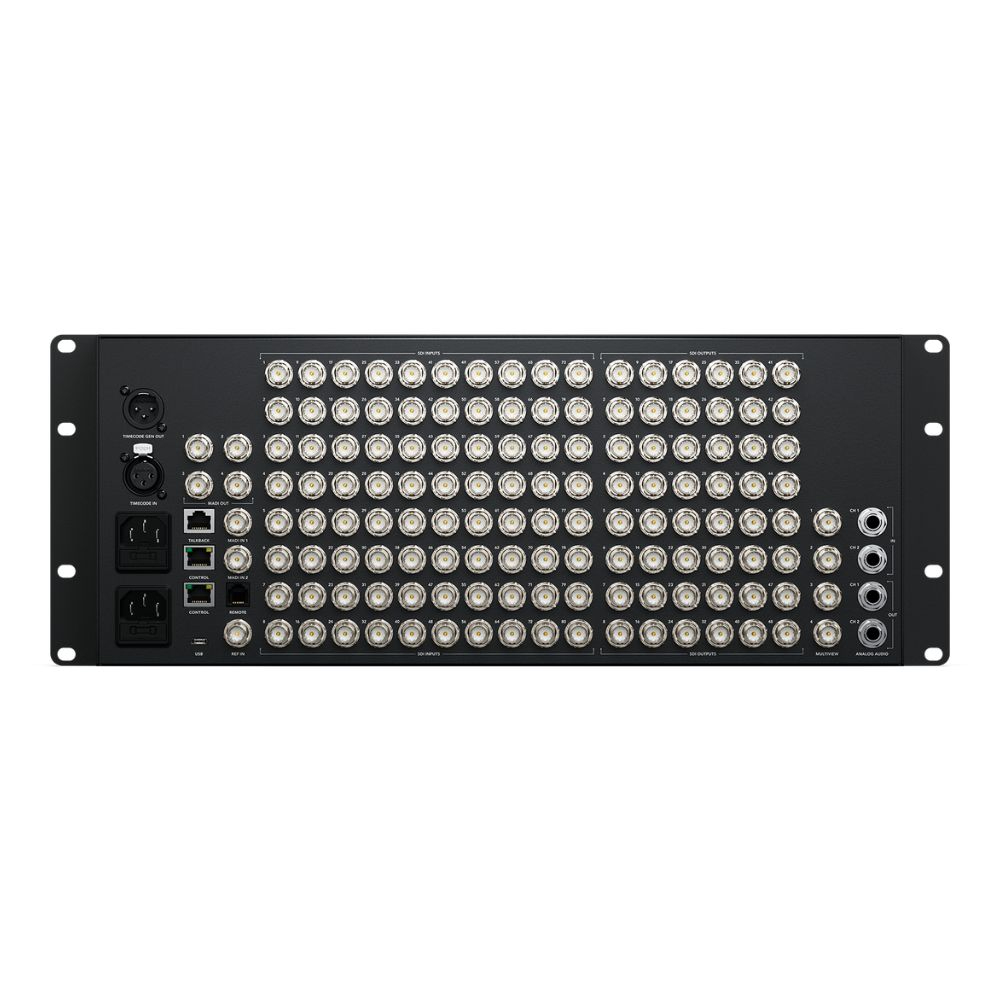

Stražnja ploča ima 80 ulaza 12G-SDI, 48 izlaza 12G-SDI, 4 izlaza multiview, referentni ulaz, Ethernet za upravljanje, RJ45 za talkback, USB-C i dva simetrična analogna ulaza 6,35 mm s parom izlaza, 2 MADI ulaza i 4 MADI izlaza te RS-422 priključak za daljinsko upravljanje te XLR priključke za ulaz i izlaz vremenskog koda. Napajaju ga dva unutarnja napajanja 100–240 V.

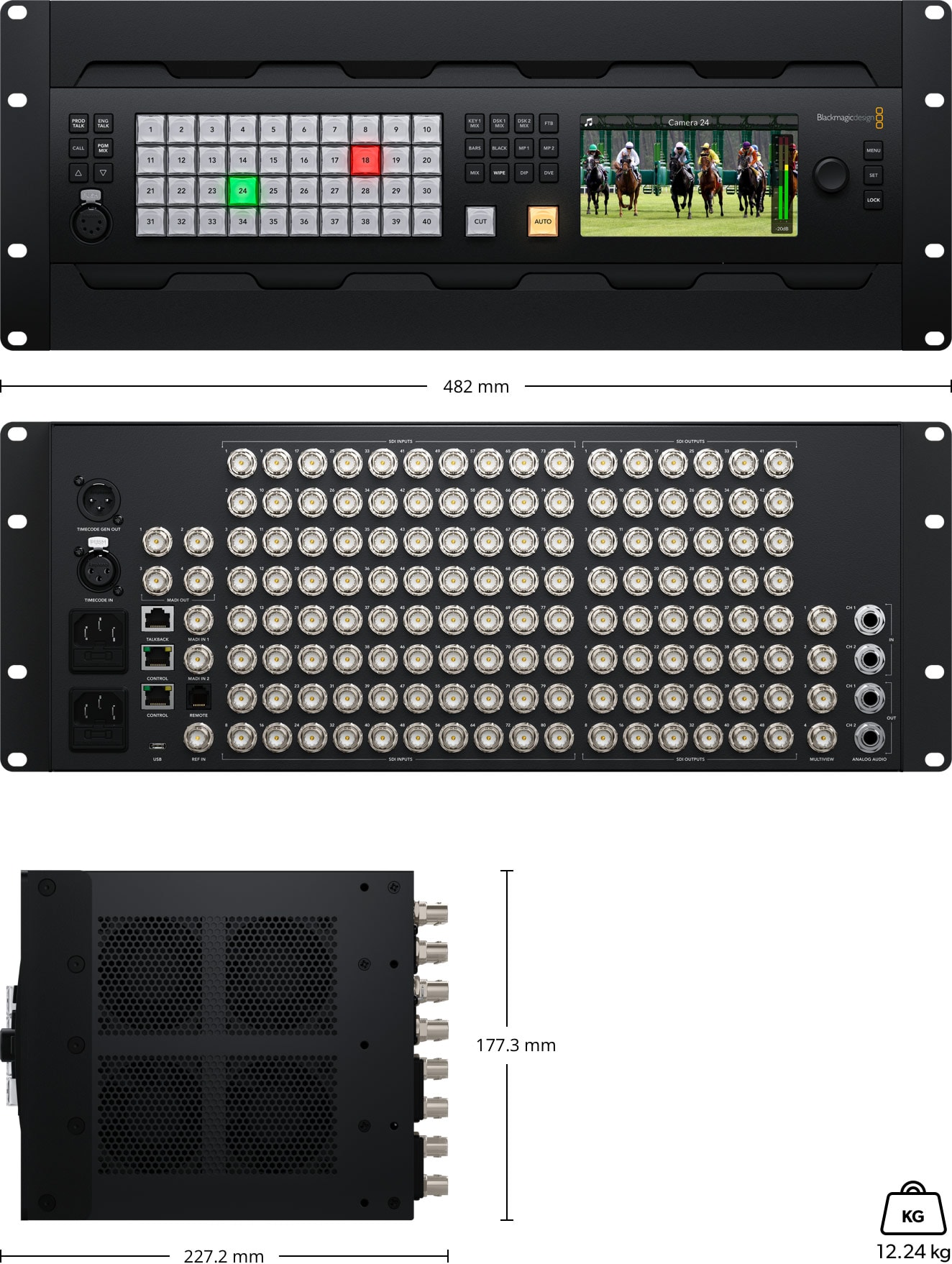

Dimenzije i težina

482 × 227,2 × 177,3 mm (širina × dubina × visina), 12,24 kg. U 19-inčnom racku zauzima 4 RU.
