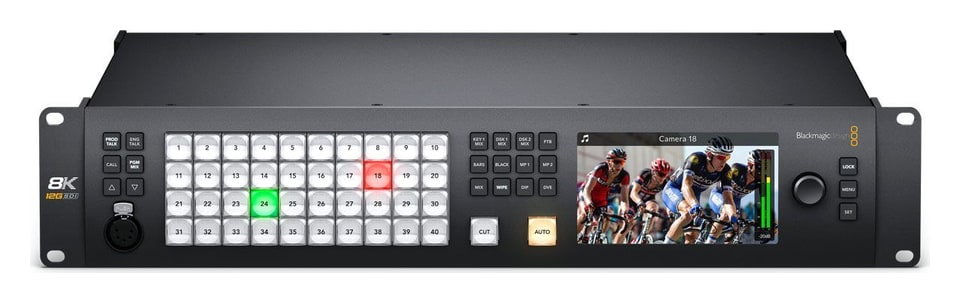

Blackmagic Design ATEM Constellation 8K

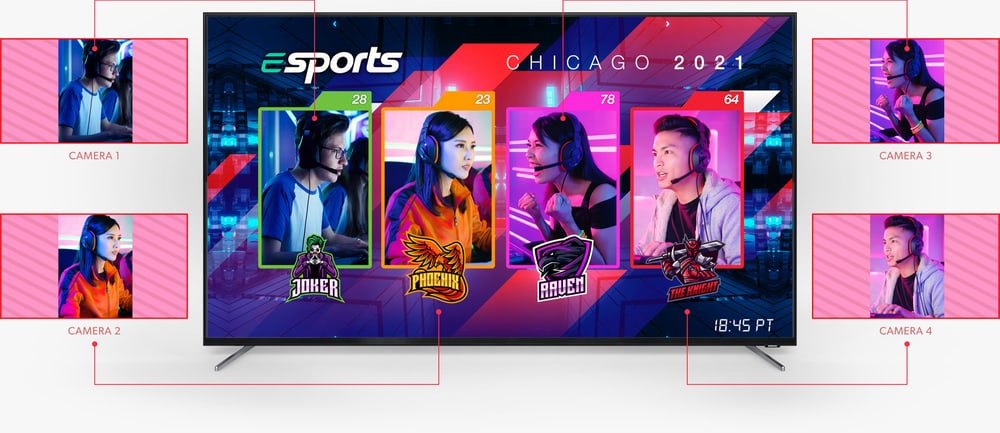

ATEM Constellation 8K fantastično je opremljen Ultra HD nadzemni uređaj s 4 M/E kanala, 40 12G-SDI ulaza, 24 12G-SDI izlaza, 4 DVE efektne jedinice, 16 modula za ključanje, 4 media playera, 4 multi-view izlaza, 2 SuperSource jedinice i pretvaranje standarda na svakom ulazu. Zahvaljujući kombinaciji ovih značajki, redatelj također može raditi u 8K rezoluciji!

ATEM Constellation 8K fantastično je opremljen Ultra HD nadzemni uređaj s 4 M/E kanala, 40 12G-SDI ulaza, 24 12G-SDI izlaza, 4 DVE efektne jedinice, 16 modula za ključanje, 4 media playera, 4 multi-view izlaza, 2 SuperSource jedinice i pretvaranje standarda na svakom ulazu. Zahvaljujući kombinaciji ovih značajki, redatelj također može raditi u 8K rezoluciji!

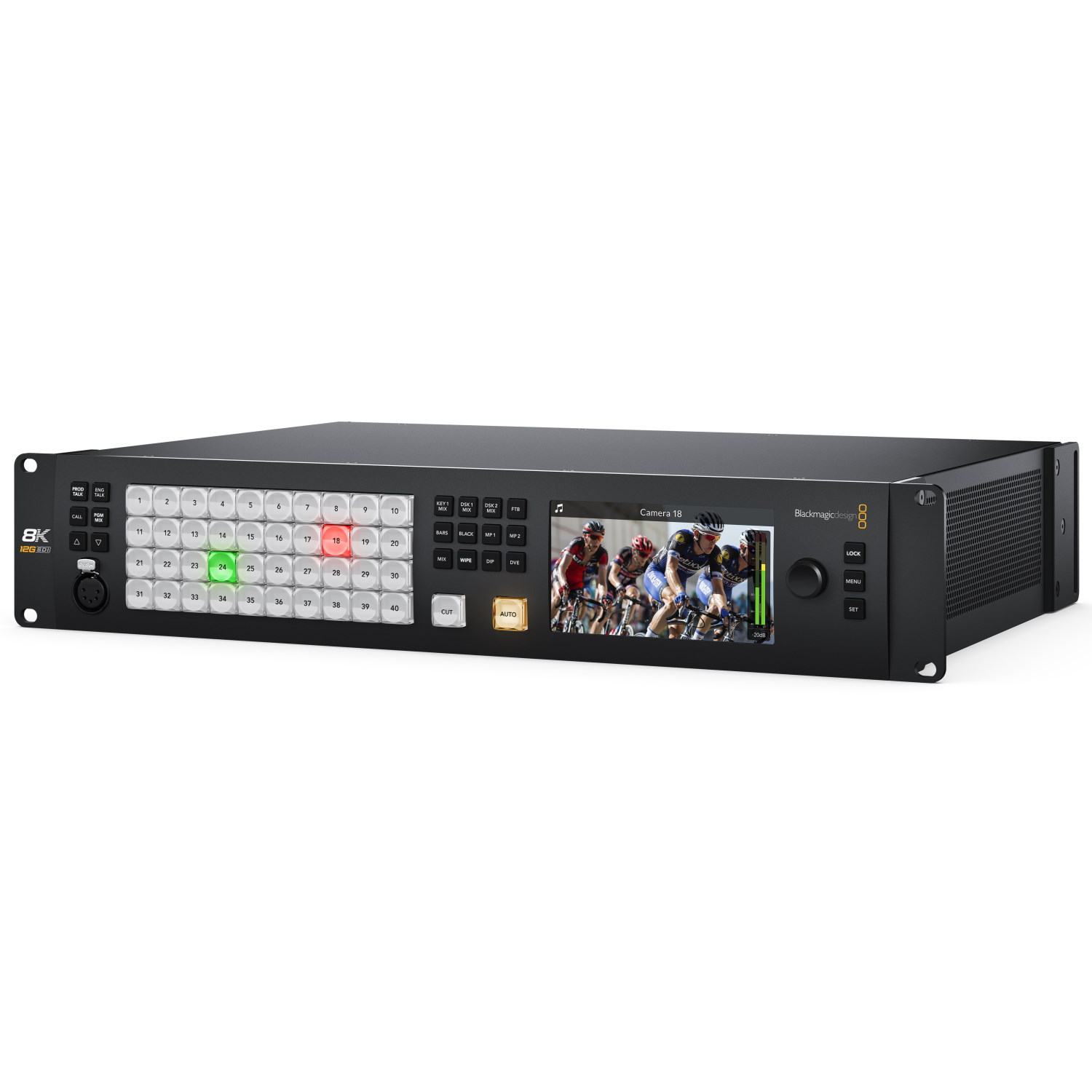

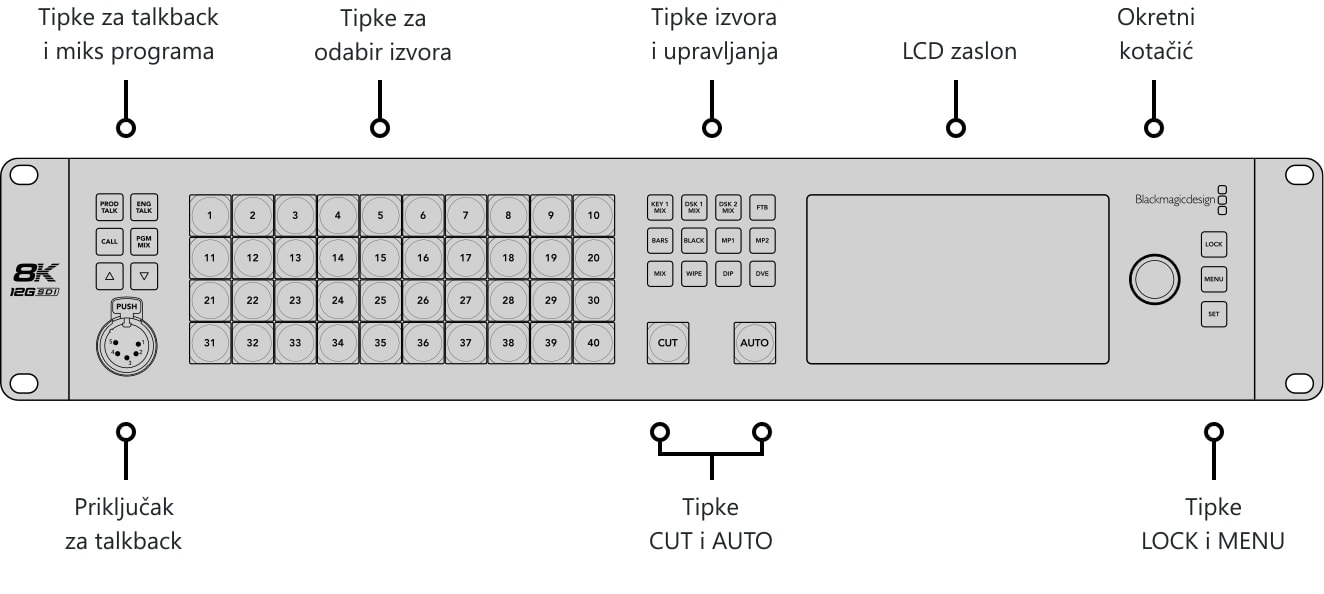

Prednja ploča

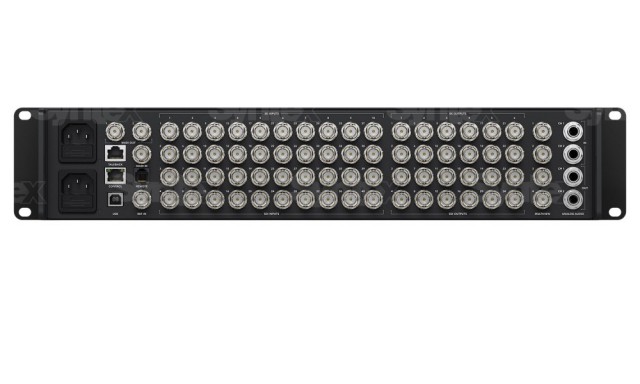

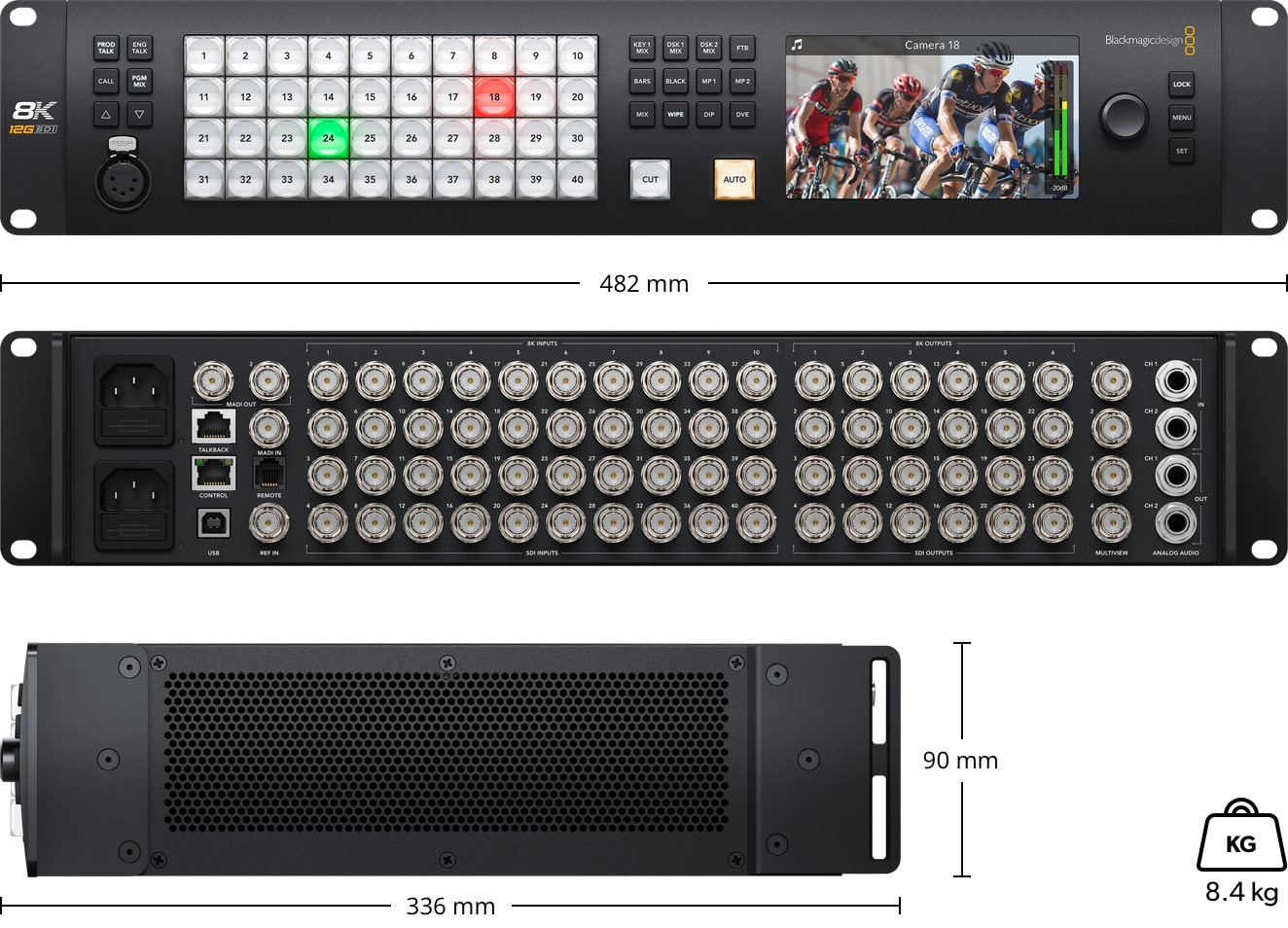

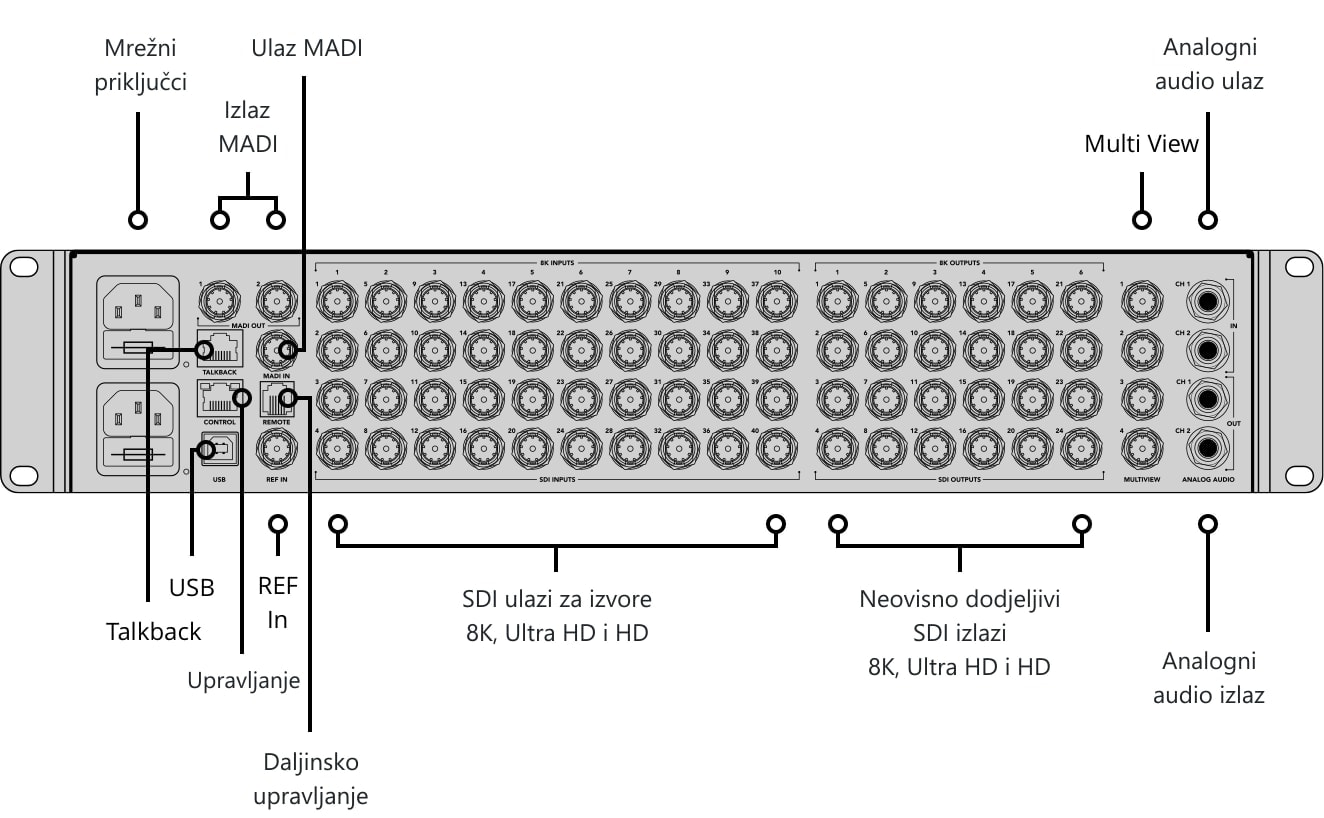

Tijelo upravljačke jedinice 2 RU opremljeno je složenom upravljačkom pločom na prednjoj ploči (npr. za kontrolu tijekom instalacije) i velikim LCD zaslonom za pregled programa ili pregledavanje izbornika uređaja. Unatoč maloj veličini, stražnja ploča opremljena je s 40 12G-SDI ulaza / 24 12G-SDI aux izlaza, uz balansirane audio ulaze, mrežno sučelje i RS-422 priključak, kao i MADI format digitalnih audio ulaza za unutarnje Fairlight sučelje za miješanje.

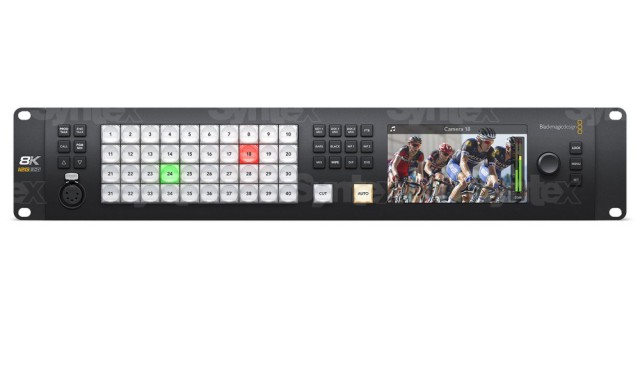

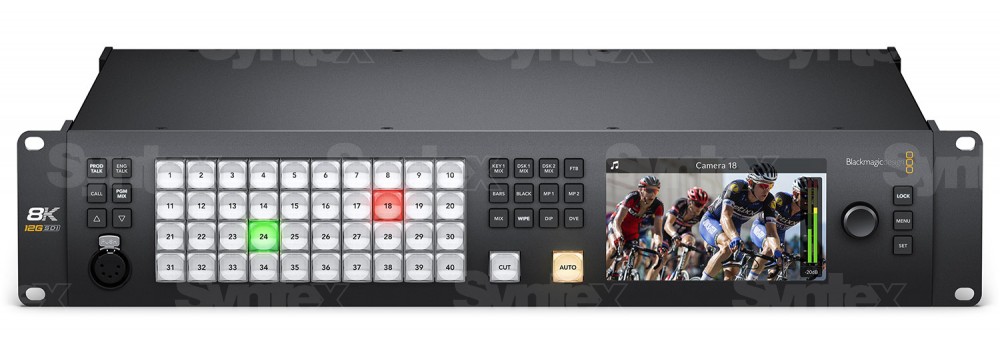

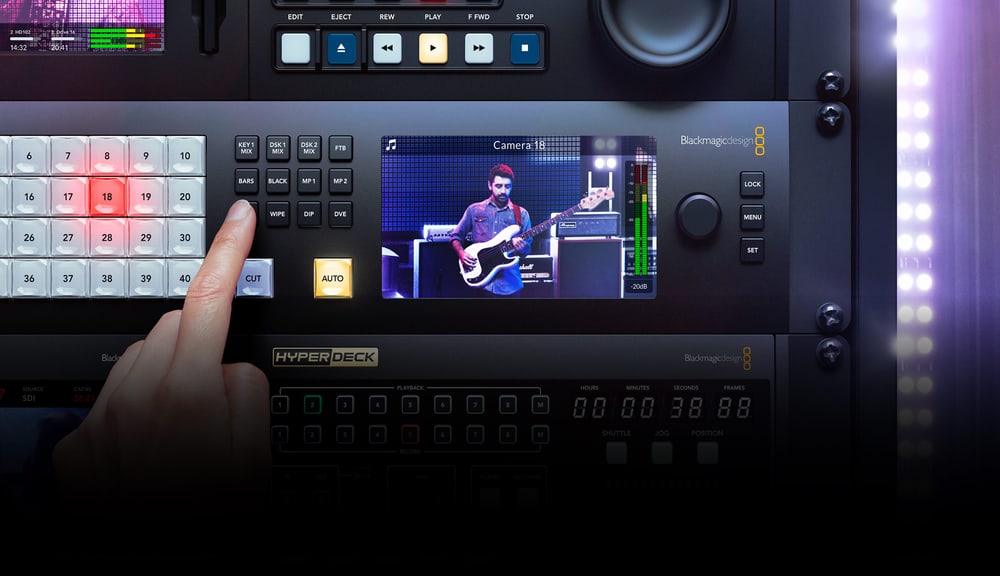

Sučelje prednje ploče omogućuje kontrolu ATEM Constellation nadzemne ploče bez ograničenja u PGM/PVW i Cut Bus modovima. Tipke su iste kvalitete kao one koje se nalaze na konzolama iznad glave u punoj veličini i omogućuju aktivaciju efekata blijeđenja, uzvodno/nizvodno tipkovnih jedinica, media playera i blijeđenja u crno. Sve ostale funkcije uređaja dostupne su putem izbornika prikazanog na LCD zaslonu prednje ploče.



Ulazi/izlazi

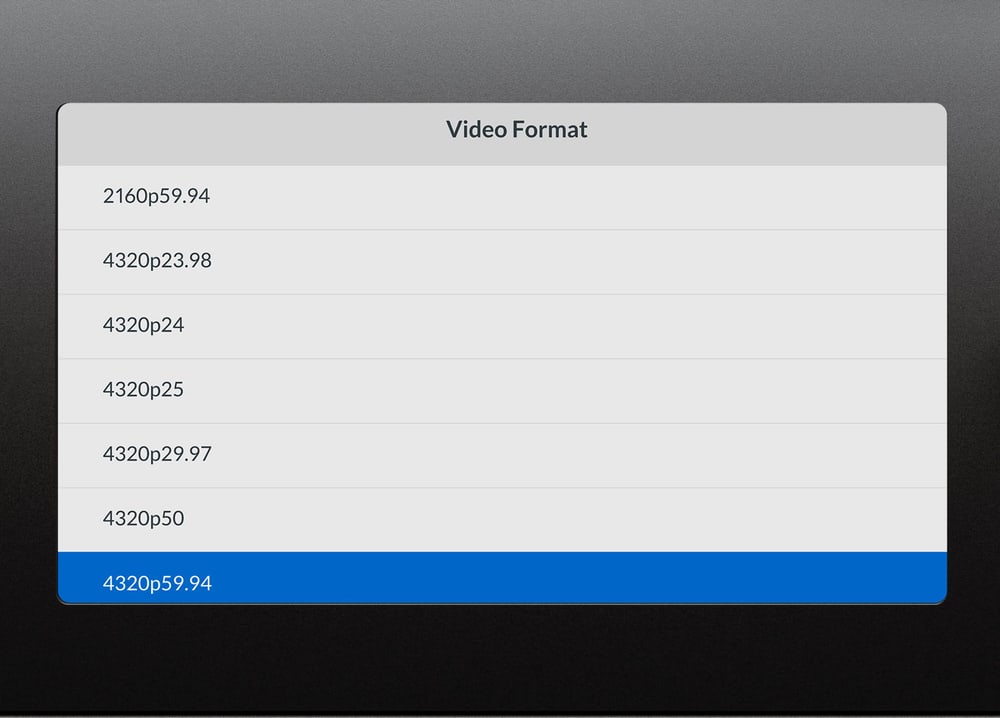

Korisnici iznad glave mogu iskoristiti 40 neovisnih 12G-SDI ulaza, svaki uključujući up i cross konverziju. Zahvaljujući tome, ne samo da je moguće spojiti 40 različitih video izvora s rezolucijom do 2160p60, već i pretvoriti 1080p i Ultra HD signale u 8K rezoluciju. U 8K načinu rada, do 10 8K 4320p60 video izvora može se rukovati u Quad-Link 12G-SDI načinu rada!

ATEM Constellation 8K director također je opremljen s 24 12G-SDI izlaza s mogućnošću izlaza bilo kojeg vanjskog SDI ulaza ili bilo kojeg internog izvora signala. 12G-SDI izlazi uključuju ugrađeni audio, vremenski kod prema RP-188, kontrolne naredbe za kamere, mix-minus sabirnicu, signalne naredbe i komunikacijski kanal.

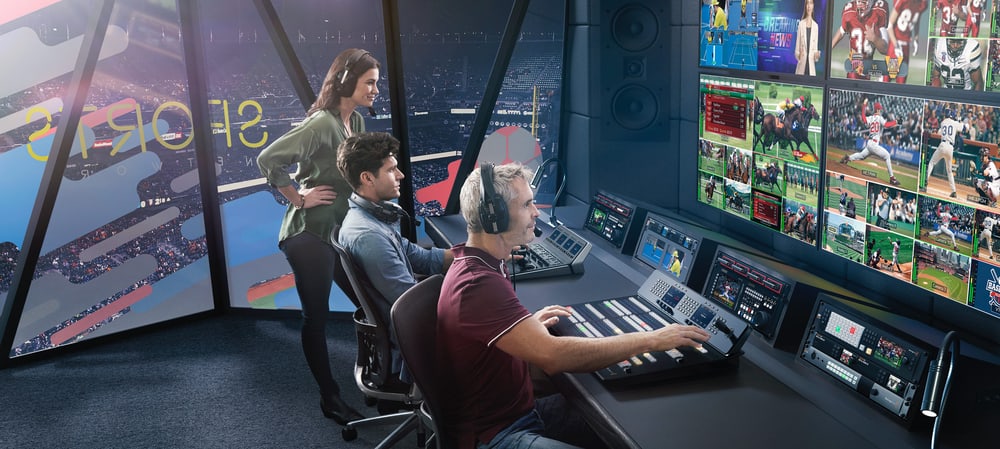

8K višestruki pogled

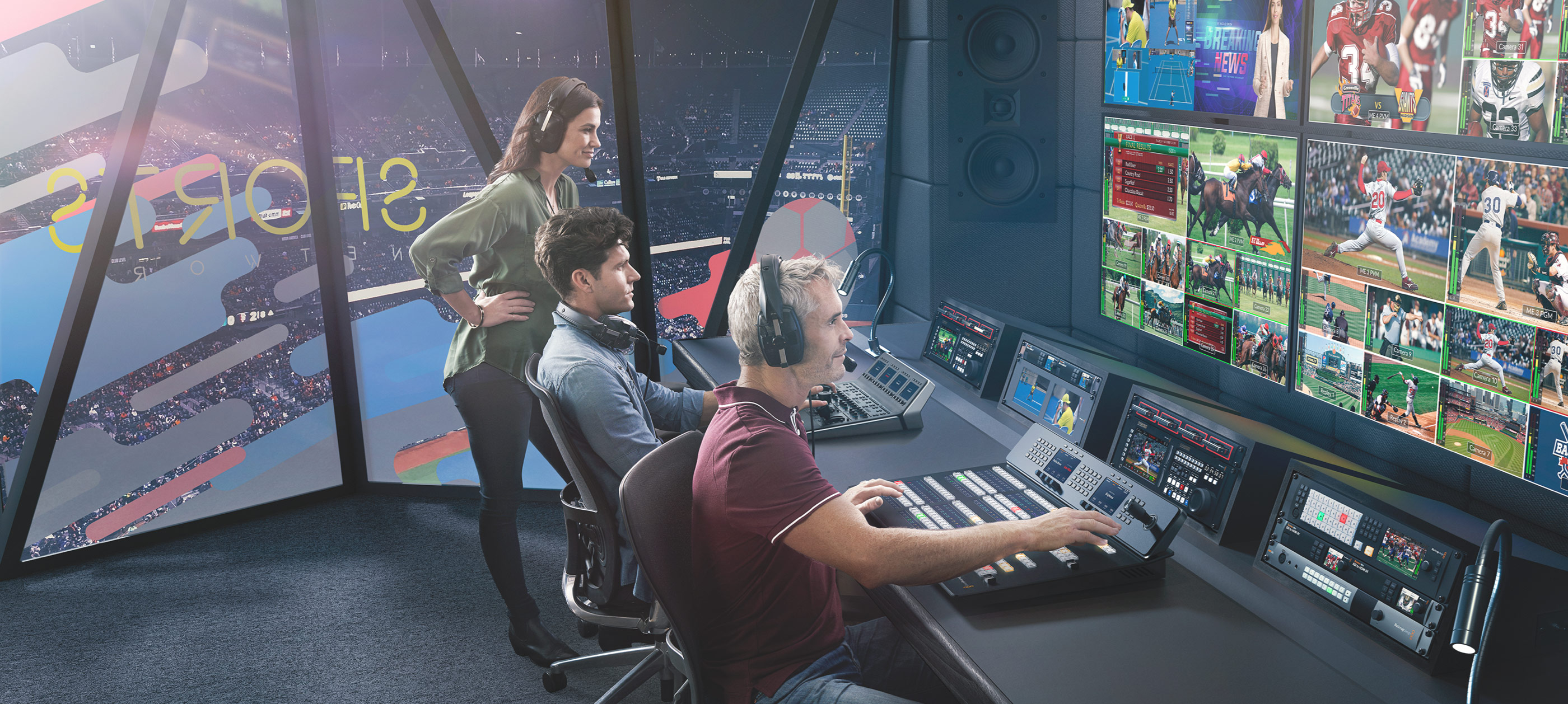

Integrirane funkcije s više prikaza omogućuju vam praćenje nekoliko video izvora na jednom monitoru. Četiri neovisna multi-view izlaza omogućuju vam prikaz bilo kojeg vanjskog ili unutarnjeg izvora signala u načinu rada od 4, 7, 10, 13 ili 16 simultanih prozora, nakon prelaska na 8K mod mogu formirati jedan 8K multi-view izlaz u punoj rezoluciji. Nije potrebno spominjati da je prikaz dodatnih informacija uklj. VU mjerači ili signalizacija.

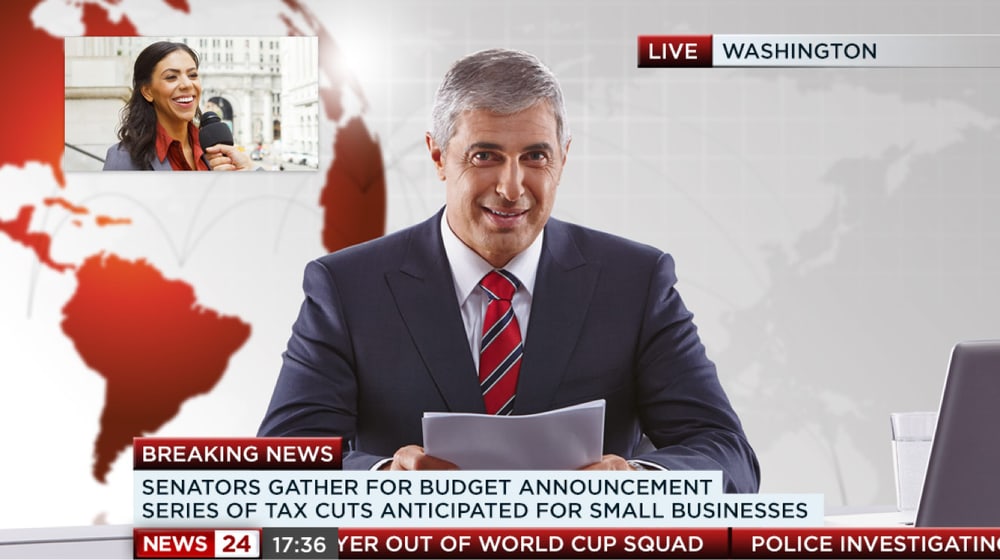

Efekti
ATEM Constellation 8K također nudi širok raspon prirodnih 8K efekata miješanja s potpuno podesivim parametrima uključujući duljinu prijelaza, boju i širinu obruba, položaj ili smjer kretanja. Ponudu efekata upotpunjuju DVA prijelaza koja se mogu kombinirati s internim media playerima.

Interna memorija pohranjuje i RGBA grafiku i animacije kvalitete emitiranja, koje se mogu reproducirati pomoću dva namjenska medija playera. Moguće je pohraniti 24 fotografije 8K rezolucije ili do 64 u Ultra HD rezoluciji u najvišoj kvaliteti. Animacije mogu sadržavati 100 8K sličica, 400 Ultra HD ili do 1600 sličica u 1080 HD rezoluciji.

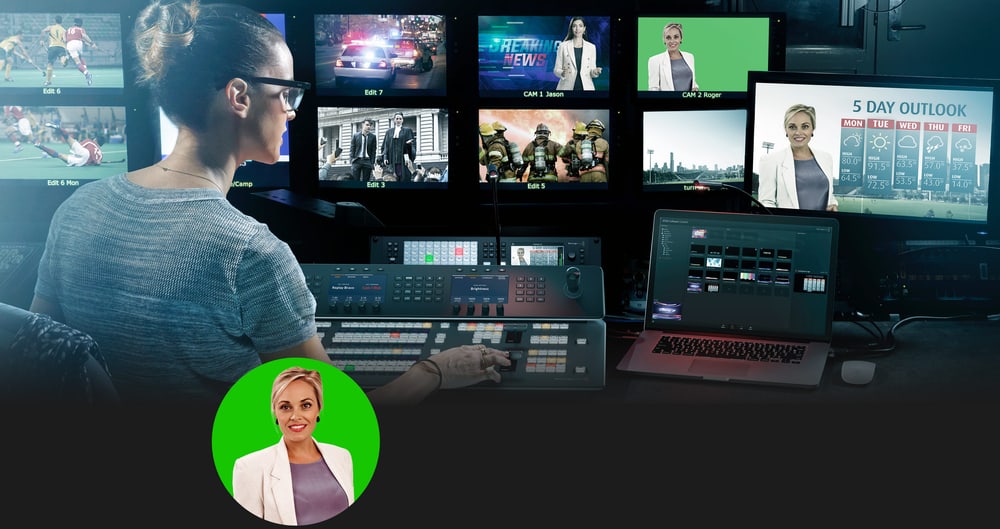

Proizvođač se također sjetio kreatora virtualnih studija: ATEM Constellation nudi 16 ATEM Advanced Keyer keying modula za visokokvalitetno tipkanje u načinima Chroma i Luma. Sustav tipkanja u boji je vrlo moćan i nudi funkcije za automatsko uklanjanje pozadine ključanja, prilagodbu rubova maske, korekciju boje prednjeg plana itd. U 8K načinu rada postoje četiri neovisne jedinice za ključanje ATEM Advanced Keyer koje rade u punoj 8K razlučivosti.



Talkback
Komunikacijske značajke uključuju 5-pinski XLR konektor na prednjoj ploči za izravno povezivanje slušalica i RJ-12 sučelje na stražnjoj ploči za standardne talkback sustave kao što su ClearCom ili RTS. Komunikacijske funkcije su potpuno konfigurabilne, osim toga, SDI kanali 15 i 16 ili kanali 13 i 14 za komunikaciju s tehničkim timovima.

Fairlight

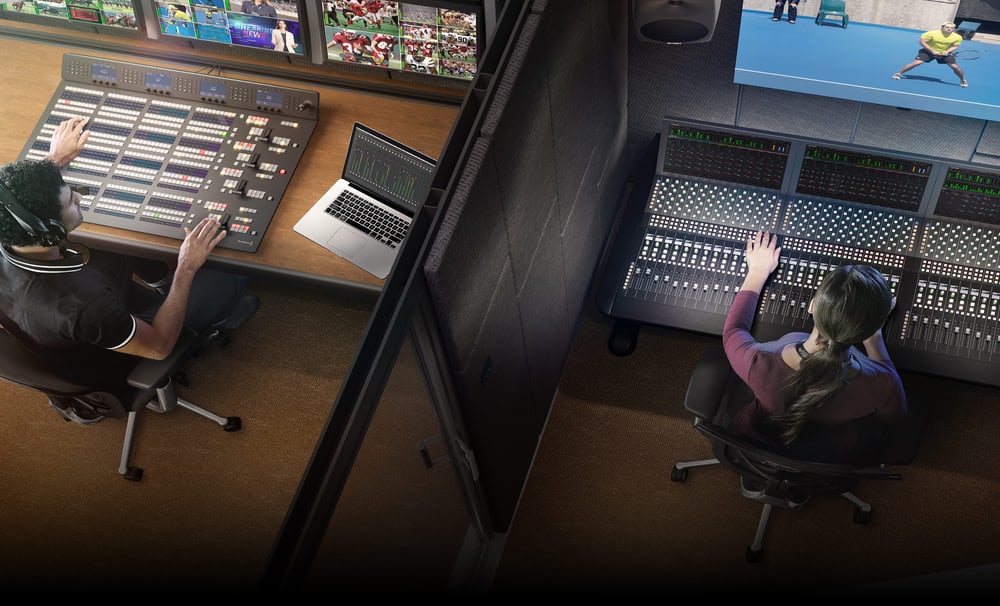

Integrirano Fairlight sučelje omogućuje vrlo složene prilagodbe zvučne strane nastupa uživo. Unutarnji mikser podržava nevjerojatnih 156 kanala, što je novi rekord u području režije za live check-in. Izvor 80 kanala su SDI ulazi, 64 kanala se mogu spojiti pomoću MADI sučelja. Svaki ulaz ima funkcije za podešavanje dinamičkih i frekvencijskih karakteristika putem kompresora/limitera/ekspandera/vrata ili šestopojasni parametarski ekvilizator, mogućnost usmjeravanja signala se podrazumijeva. Kao dodatni izvori zvuka mogu poslužiti uređaji spojeni na analogne ulaze, mikrofon komunikacijskih slušalica ili media playeri. Miksanje zvuka ostvaruje se pomoću softverske konzole ATEM Software Control, konzole kompatibilne s Mackie protokolom ili ploče Fairlight Audio Console.

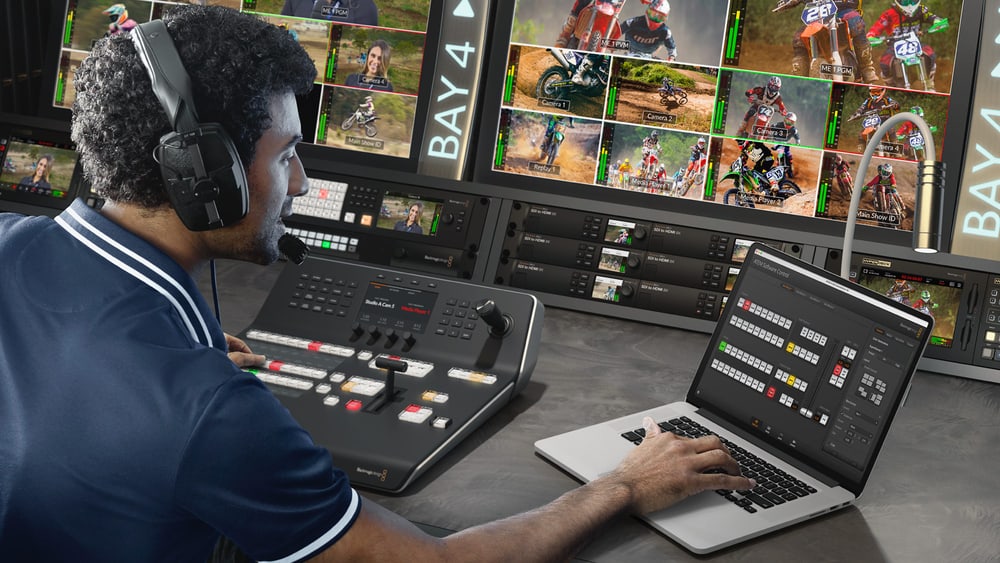

Upravljačka ploča softvera ATEM
Upravljačka ploča softvera ATEM pruža potpunu kontrolu nad glavom i uključena je. Pojedinačni dijelovi programa olakšavaju upravljanje kamerama, miksanje zvuka, upravljanje medijima, programiranje makronaredbi, čak i daljinsko upravljanje HyperDeck disk snimačima. Osim toga, moguće je spremiti status režije u XML formatu i napraviti sigurnosnu kopiju internih slikovnih podataka.

Za razliku od mnogih konkurentskih proizvoda, sve gore navedene značajke uključene su u osnovnu cijenu proizvoda. Nema potrebe za plaćanjem dodatnih licenci ili stalnih naknada: napredne značajke režije uklj. multi-view, SuperSource, DVE efekti ili ATEM Advanced Keyer keying jedinice uvijek su dostupne korisnicima.
